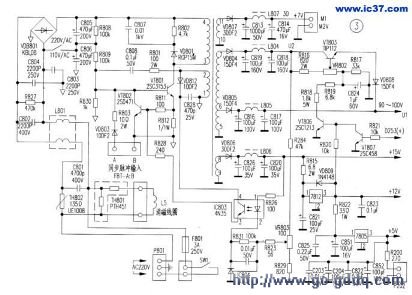

该显示器能适应多种显示卡,当显示方式为准VGA标准时,行输出扫描频率为31.5kHz,电源电压为75-92V;当显示方式为SVGA标准时,行扫描频率为35.5kHz,电源电压为90-114V。只有+B电压能随不同的显卡而相应改变时,屏幕上的光栅和字符显示才会正常。本故障是由于该显示器的十B电压不能随使用不同显卡而作相应变化,应重点检查其电源控制电路,有关电路如图.
从图中可知,VD805,C816ff7C817整流滤波输出较低的一组电压Ul,VD804,C819和C818整流滤波输出较高的另一组电压U2。U2受行频控制,VT803为串联式电压调整管。行频的反馈电压,经8821加到VT807的基极,经VT807、VT806控制调整管VT803的基极电位,VT803的发射极输出与行频相对应变化。调节电位器VR802可以校正输出电压,使之达到规定值。经换用不同的显卡,调节VR802,观察输出电压能改变,说明调整管VT803正常。再检查VT806,VT807,发现VT807的c-e结已开路,选用一只2SC458三极管更换VT807后,无论换用何种显卡均显示正常。
