2．液晶面板其他故障现象

    (1)“白屏”或“黑屏”

    液晶显示器在背光灯正常点亮的情况下只显示为“白屏”（常亮）或“黑屏”（常暗），大多是由于液晶面板失去供电电压而引起的。

    当液晶面板失去供电电压时，对于常亮（NW)型液晶面板，其故障表现为“白屏”；而对于常黑(NB)型液晶面板，其故障现象表现为“黑屏”。因此，不管遇到“黑屏”或“白屏”故障都要首先检查液晶屏的供电，以及供电电路中的保险电阻（熔丝）。

      (2）光栅明、暗交替显示

    光栅明、暗交替显示一般是由于液晶面板内部电路虚焊或接触不良引起。

      (3）花屏

    “花屏”基本是由于电路故障产生的。首先应该排除屏线的断裂，然后看液晶面板供电电压是否已经加到面板上，再依次检查后级是否有高压及负压输出等。有相当一部分“花屏”是由于行驱动IC工作不正常引起的。

    (4)偏光镜不良引起的故障

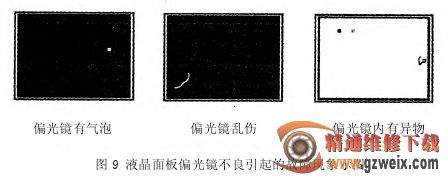

    由于液晶面板偏光镜不良引起的故障现象如图9所示。这种故障在一般条件下较难处理。

    (5）背光单元引起的故障

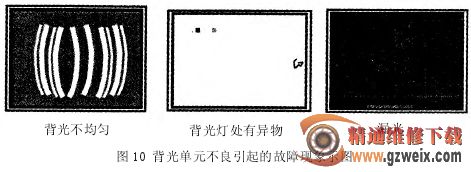

    由于背光单元引起的故障除了背光灯不良、背光灯亮度降低等现象外，还有图10所示的背光不均匀、漏光，以及背光灯处有异物，从而在屏幕上产生黑色或白色的圆形、线状图案等现象。

    (6)摩尔纹

    摩尔纹是一种因液晶面板与背光模块刻痕方向不能匹配所造成的光干涉现象，如图11所示（示意图，实际使用时没有这么严重）。这是一种因液晶面板结构引起的现象，往往不算作故障。

    (7)Mura纹

    Mura纹是指显示器亮度不均匀而在屏幕上产生的各种现象。这种现象可能是液晶屏生产工艺中某些环节造成的，也可能是液晶屏与液晶面板组件中的机械部件（如液晶屏的边框、背光单元甚至接插件等）所产生的干涉而引起。

    最简单的判断方法就是在黑暗的环境中将显示器切换到黑色画面以及其他低灰阶画面，然后从各种不同的角度观察。由于液晶屏不同程度的缺陷，屏幕上就有可能有各式各样的Mura纹，可能是横向条纹或450条纹，可能是切得很直的方块，也可能是某个屏幕某个部位出现一块没有规则的痕迹。如果Mura不严重，一般不会对使用造成影响。图12所示为Mura纹示意图。
