分析及维修液晶显示器DC/DC变换器电路〔上〕
来源:本站整理  作者:佚名  2012-10-30 08:34:00

一、PHILIPS  170B4液晶显示器DC/DC变换器电路分析

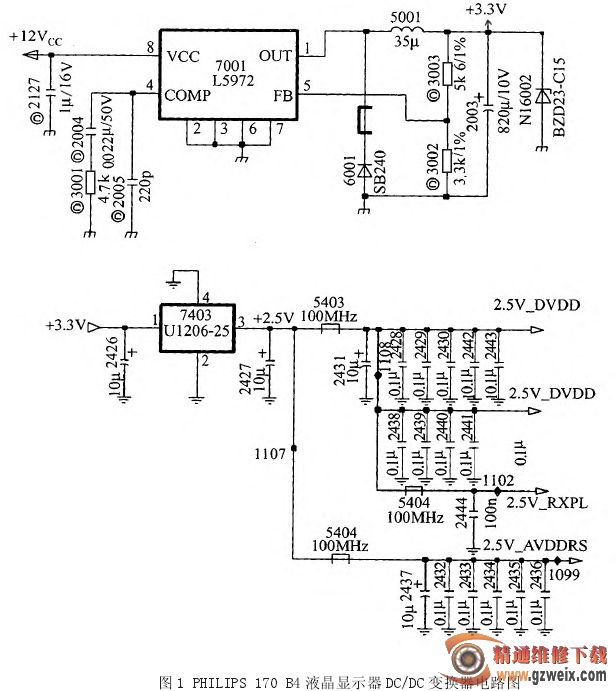

    PHILIPS 170 B4液晶显示器DC / DC变换器电路如图1所示。



    (1)3.3 V电压产生电路



    3.3V电压产生电路以7001(L5972)为核心构成。



    L5972是输出电流为2 A的开关型DC /DC变换器,输入电压范围为4.4-36 V,输出电压为1.235-35 V可调,设有电流保护、温度保护等完善的保护电路。



    L5972的引脚功能如表1所示。



    电路的工作过程如下:由开关电源输出的12 V电压加到L5972的⑧脚,L5972的⑧脚(输入脚)、①脚(输出脚)内接开关管,内部开关管在控制电路的控制下工作在开关状态。



    在内部开关管导通期间,12 V电压经内部开关管、外部储能电感5001和电容2003构成回路,充电电流在2003两端建立直流电压,在L5972内部开关管截止期间,外部储能电感5001通过自感,产生“右正、左负”的脉冲电压。



    于是,5001右端的正电压→滤波电容2003→续流二极管6001→外部储能电感5001左端构成放电回路,放电电流继续在2003两端建立直流电压,继续为负载(面板电路)提供3. 3 V的供电电压。



    L5972的引脚功能,见表1所示。

    (2) 2. 5 V电压产生电路

    2. 5 V电压由7403(U1206-25)为核心构成。U1206-25是低压差LDO稳压器。



    其①脚是电压输入端,来自3. 3 V电压,经稳压后由U1206-25的③脚输出稳定的2. 5 V电压,主要为驱动板电路供电。
