1．液晶面板损坏的原因

    液晶面板不像开关电源那样存在高电压、大电流，正常情况下是不易损坏的，但维修中却发现，液晶面板损坏也占有一定的比例。那么，究竟是什么原因造成液晶面板损坏呢？综合来看，主要有以下几个方面：

    (1)液晶面板驱动电路表面焊接技术的特殊性

    由于液晶面板驱动电路元器件的安装形式全部采用了表面贴装技术，元器件全部贴装在电路板两面，电路板采用接口线与液晶屏相连，接口引脚众多，非常密集。因此，若液晶面板受摔碰、进水或受潮都易使元器件造成虚焊或元器件与电路板接触不良，使液晶面板产生各种各样的故障。

      (2)维修不当

    相当一部分液晶面板故障是由维修人员操作不当、胡乱拆卸而造成的，操作时用力过猛会造成液晶屏破裂、变形等。

    (3)更换驱动板时写错软件

    一些液晶显示器维修人员在更换液晶显示器驱动板，重写液晶面板软件时，选错了数据，也可能会烧坏液晶面板。

      (4)使用保养不当

    液晶面板是非常精密的高科技电子产品，应当注意在干燥、温度适宜的环境下使用和存放，否则，极易产生故障。清洁液晶面板屏幕时，尽量不要采用含水分太多的湿布，以免有水分进入面板而导致内部短路等故障发生。建议采用眼镜布、镜头纸等柔软物对面板屏幕进行擦拭，这样既可以避免水分进入面板内部，又不会刮伤面板的屏幕。

    (5)先天不良

    有些液晶面板质量低下，不符合有关规范，因此极易出现故障。

    2．液晶面板常见故障现象与维修

    在液晶显示器出现的故障中，有很大一部分故障是液晶面板组件引起的。现在，液晶面板组件的维修是一个很有发展潜力的市场。不过液晶面板的维修大多由专业公司进行，个人维修还比较困难，但现在已经有不少修理部和维修人员正在进入这一领域。不管是否自己动手对液晶面板组件进行维修，识别液晶面板本身的故障，应该是液晶显示器维修人员必须掌握的一项基本功。下面，对一些液晶面板的常见故障现象、原因进行简要介绍。

    (1)液晶面板驱动IC引起的故障

    目前，在液晶显示器使用的液晶面板中，驱动IC与液晶屏大多使用TAB (TCP）连接方式。TAB的含义是“各向异性导电胶连接”，是一种将驱动IC连接到液晶屏上的方法；而TCP的含义是“带载封装”，是一种集成电路的封装形式，TCP封装将驱动IC封装在柔性电缆上。TAB驱动IC连接方式就是将TCP封装的驱动IC的两端用”各向异性导电胶”（缩写为ACF）分别固定在电路板和液晶屏上。TAB和TCP两个术语有时经常混用，但常常都是指一个相同的意思。

    TAB连接方式的缺点是TCP连接电缆（连接引脚）容易受损断裂，液晶面板驱动IC以及驱动IC与液晶屏的连接处接触不良也是液晶面板最为常见的故障。

    ①源极驱动IC损坏引起的异常图像。

    液晶面板的驱动IC分为源极驱动IC(数据驱动IC)组和栅极驱动工C(扫描驱动IC)组，源驱动IC(栅极驱动IC)组由若干个驱动IC组成。

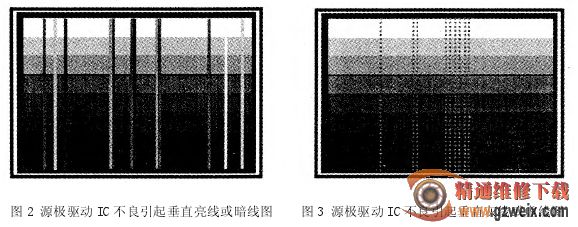

    源极驱动IC负责垂直方向的驱动，每个IC驱动若干个像素，当一个IC损坏或虚焊时，这些像素就不能被驱动，从而在图像上产生垂直条状的异常图像，如图1所示。当源极驱动IC输出信号电路中的一个或几个损坏时，液晶屏上所对应的这一个或几个像素就不能被驱动，从而在图像上产生垂直线状的异常图像，可分为垂直亮线或暗（黑）线、垂直灰线或虚线，分别如图2、图3所示。

      ②栅极驱动IC损坏引起的异常图像。

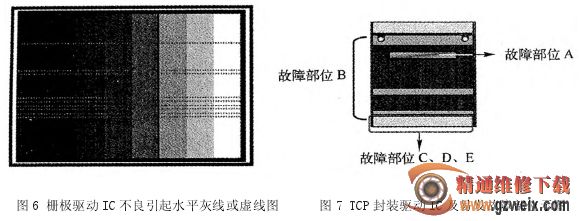

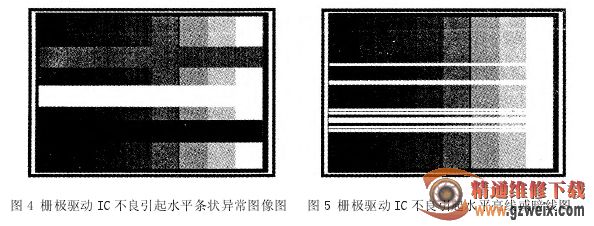

    栅极驱动IC负责水平方向的驱动，每个IC负责驱动若干行，当一个驱动IC损坏时，对应这些行的像素就不能被驱动，从而在图像上产生水平条状的异常图像，如图4所示。当栅极驱动IC输出信号电路中的一个或几个损坏时，液晶屏上所对应的这一行或几行像素就不能被驱动，从而在图像上产生水平线状的异常图像，可分为水平亮线或暗（黑）线、水平灰线或虚线，分别如图5、图6所示。

    ③TCP驱动IC易发故障部位。

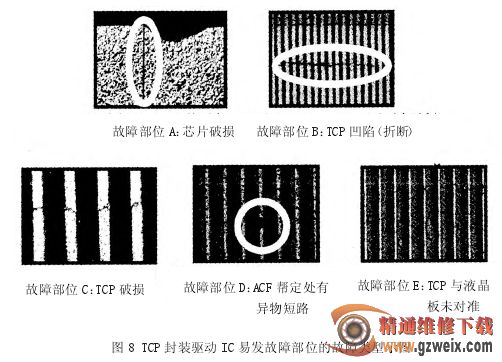

    图7所示为TCP封装驱动IC及易发故障部位。图8所示为TCP封装驱动IC易发故障部位的故障类型。
