宏基AL 1706A液晶显示器电源实绘电路如图1所不。

一、TOP245YN电源芯片及工作过程

该芯片为TOPSwitch -GX产品系列，集PWM/MOSFET于一体，具有过压、欠压、过流、过热保护、远程开关控制等功能，主要由高压电流源、并联调整器／误差放大器、欠压比较器、软启动、流限调整器、关断／自动重启、过流比较器、滞后热关机、频率抖动振荡器、线路检测、PWM比较器、门极驱动和输出等部分组成。

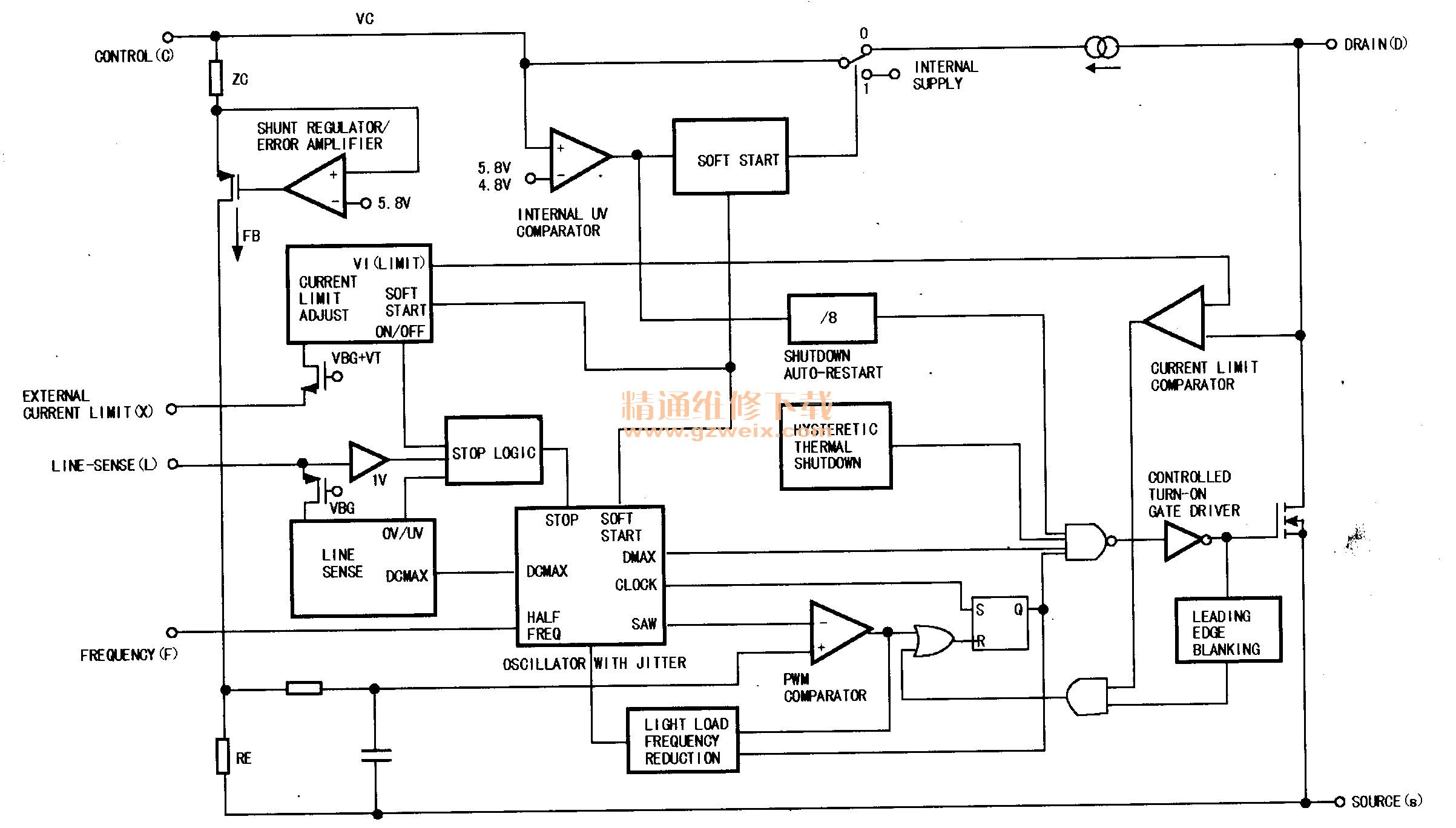

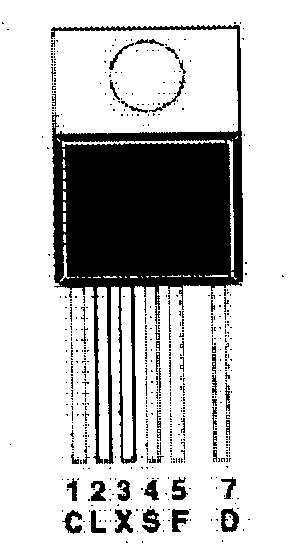

    其引脚排列见图2所示，内部原理框图见图3所示。

    TOP245YN有6个引出脚：控制脚C，线路检测脚L，极限电流设定脚X,源极S，开关频率选择脚F，漏极D。可实现如下功能：线电压检测（过压／欠压，电压前馈／降低DCIVIAX ）、外部精确设定流限、远程开决控制、与外部较低频率的信号同步及频率选择（132kHz/66kHz） 。管脚详细功能见表1所示。

    振荡频率：TOP245YN的⑤脚（F）与①脚（C）相接，得知开关电源正常工作时的振荡频率为66kHz。此电源整流滤波输出端未接电阻做假负载，因此，在待机／空载模式下其振荡频率可以线性降低直到15kHz，以较低频率工作，从而降低待机／空载功耗，达到高效节能。
