宏基AL1720b液晶显示器黑屏
来源:本站整理  作者:佚名  2012-01-09 14:07:29



  一台宏基AL17206液晶显示器,按POWER键能开、关机,电源指示正常,但黑屏。

  实测电源适配器输出DC12V电压很稳定,排除电源适配器故障。仔细观察高压逆变板及主板,发现主板供电部分电路有一标号为U2(AIC1578CS)的8脚集成块表面有一鼓包,肯定已坏。实绘此电路见上图。

  查资料得知AIC1578CS为高效率、降压型DC/DC转换器。

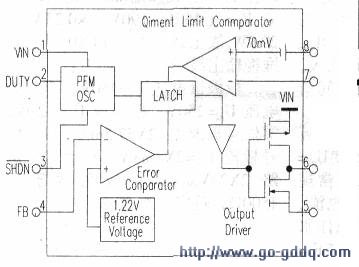

  其内部框图见下图,各脚功能见附表。

脚号 符号     功能
VIN 电源供电脚。电压范围:4V~20V。
DUTY 占空比调整脚。接VIN端子或通过电阻RDUTY调整振荡器占空比。当VIN= 20V时.RDUTY必须为lMΩ以上。
  关机逻辑输入脚。此脚为高电平工作,低电平关机。该脚不能为空或大干15v。在关机时DRI脚为高电平。
FB 反馈电压比较脚。该脚与内部1,22V基准电压作比较,该脚通过上拉电阻R1接电压输出、通过下拉电阻R2接地,输出电压为Vout=1.22 x(RI+R2)/R2。
GND 接地端
DRI 推挽驱动脉冲输出脚。外接P沟遭MOSFFT管或PNP晶体管,当外接PNP双极晶体管时,建议通过一个电阻和电容接基极。
cs- 电流检测比较器反相输入脚,该脚电压不超过VIN.
cs+ 电流检测比较器同相输入脚,该脚电压不超过VIN



  从电路上看,电源适配器输出的DC12V电压经U2(A-IC1578CS)降压DC/DC转换、U3(P468A)等电路调整后,输出的直流电压经三端稳压块11(1084-18CE)、I2(AK33341G9)再次降压,输出1.8V、3.3V两路供电电源供后续电路使用。

  根据U2外围电阻R20(6.2kΩ)、R21(2kΩ)阻值,计算经U2降压DC/DC转换后,输出电压为:Vout=1.22×(R1+R2),R2=1.22x(6.2+2)/2=5.OIV用同型号的集成块替换U2通电检测各路直流输出电压均正常,背光灯也亮了,但显示屏为白屏,估计屏电路板坏了,经查,发现屏电路板上的F1(3A)保险丝开路,用3A保险丝焊接后开机检测,一切正常,至此故障排除。
