接修一台液晶显示器电源板，其板号为D15G28892，经查该电源板保险熔断，开关电源芯片烧坏，且无法看清型号。

    从原开关电源芯片的线路走向看，①脚通过外接4．只1 MΩ的电阻接地；②脚接光耦的④脚，应为电压取样；③脚分别经一只电阻和一只电容接地，应为电流取样；④脚接地；⑤脚接MOs管的栅极，应为开关管激励信号输出端；⑥脚外接一电解电容，应为VCC供电端；⑧脚通过一只阻值为200 kΩ的电阻接＋300V滤波电容正端，应为启动端。

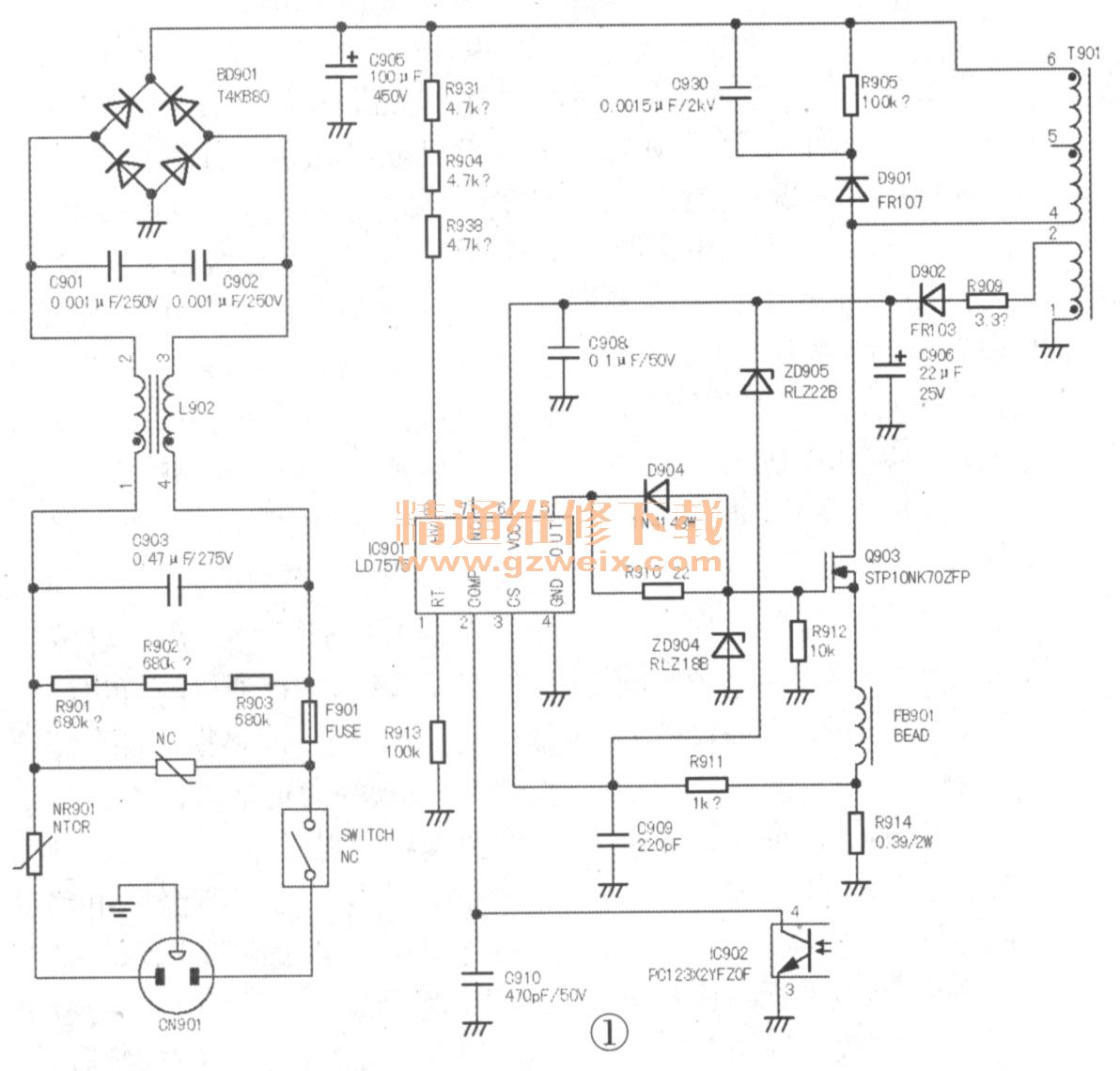

    查阅手头液晶彩显及小屏幕液晶彩电的开关电源电路，发现该机电源电路与采用LD7575的开关电源电路相似，如图1所示，决定依据LD7575的引脚功能和电路特点进行以下更改，换上LD7575，并按下述方法改动：

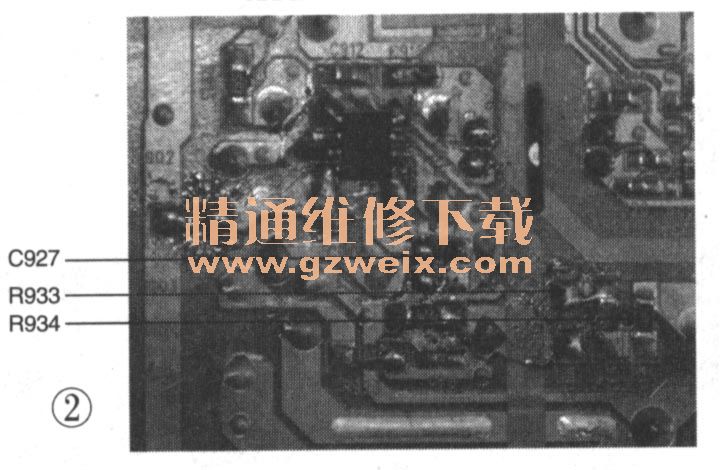

    ①脚（RT ），开关频率设置端，通过一个100M的电阻接地。断开原电阻R933，用一只100kΩ的电阻换下原R93碱1MΩ），并且将该电阻另一端接地，同时拆下电容C927,如图2所示。

    ②脚，连接光耦，通过电压反馈来调控电源，原电路不动。
    ③脚，检测开关管的电流大小，原电路不动。
    ④脚，接地。
    ⑤脚，激励脉冲输出端，连接到MOs管的栅极，原电路不动。
    ⑥脚，VCC供电端，只有电压大于11V并小于25V，芯片才会正常工作，通常工作电压为13V～18V,
    ⑦脚，空脚。
    ⑧脚，为芯片提供软启动电流。取消原电阻，用一只10kΩ电阻代替原电阻R908 （200kΩ），连接到＋300V电容的正极。

    按上述改装后，在原保险管处串联一只60W/220V的灯泡后开机，测得5V和12V电压输出正常。取下灯泡，换上保险管后试机，输出电压均正常。

    【提示】若山7575的①脚对地短路或虚焊，或者③脚虚焊，均会导致芯片进入保护状态，无激励信号输出。
