LD7552+TL494方案的一体板在各品牌机中都有应用，本文以一款18,5英寸~23,6英寸通用的2灯一体板为样本加以介绍。LD7552是通嘉科技推出的一个高性能的PWM控制器，具有SOP-8和DIP-8两种封装形式，引脚功能相同。LD7552和前面介绍的SG6841有很多类似之处。内部主要由欠压锁定电路(UVLO)、工作振荡器和绿色模式振荡器、前沿消隐电路、斜率补偿电路、末级驱动电路等组成。当供电电压低于11.4V时，欠压保护模式启动，只有当供电电压再次恢复到16V以上时，芯片才重新开始输出激励信号。LD7552内部有两个振荡器，一个是正常工作振荡器，一个是绿色模式振荡器。在正常工作时绿色模式振荡器不启动，确保输出频率和波形的稳定。在待机或者空载情况下，绿色模式振荡器启动，降低开关频率，有效减少功耗，降低温度，能够确保在待机状态系统功耗小于0.3W，符合欧洲节能标准要求。

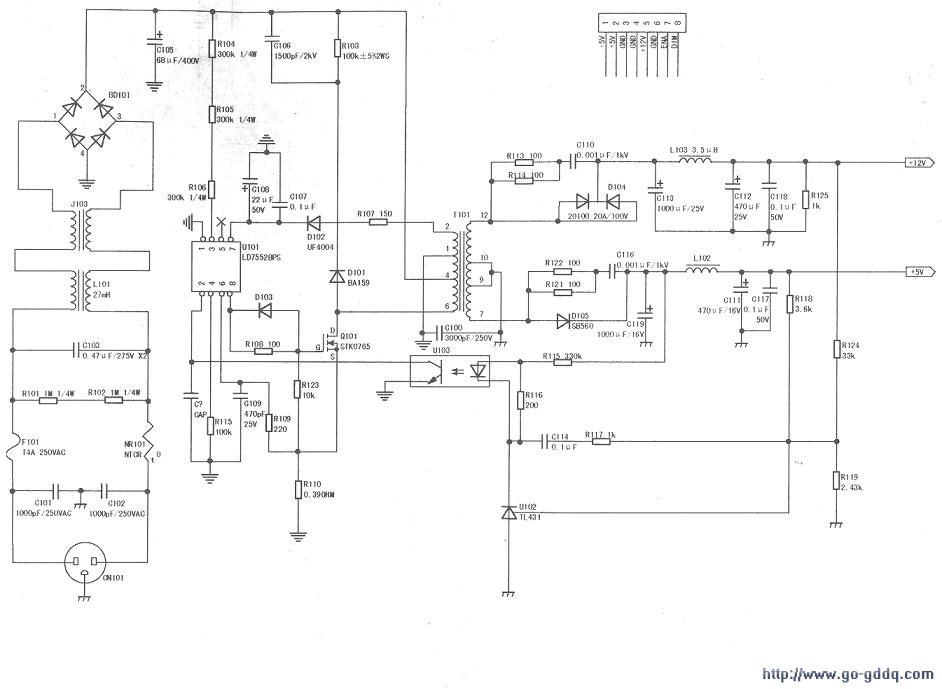

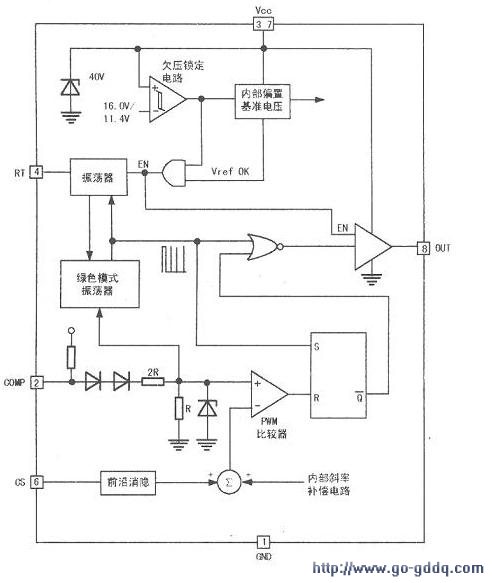

上图是LD7552内部结构图；下图是LD7552在2灯电源高压一体板中的实际应用原理图，从此图看出LD7552与SG6841不同之处是⑤脚为空脚，再就是④脚外接电阻阻值偏差较大。另外在实际电路板上LD7552的③脚和⑦脚是接在一起的。二者代换时，还要根据具体电路调整开关管电流取样电阻的阻值。

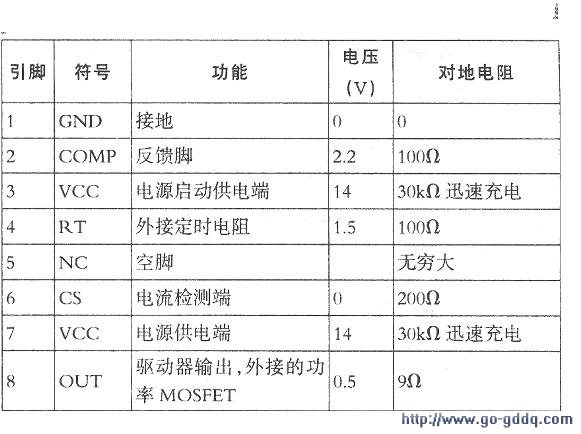

下表为LD7552引脚功能和实测数据。
