二、故障检修
    故障现象：此机通电初期显示正常，大约10分钟后便开始闪烁，之后黑屏，此时电源指示灯橙、绿交替点亮，细看屏上有暗像，最后，电源指示灯熄灭，如同断电一般。整个故障期间，按面板按键无反应。

    分析检修：怀疑电源及面板按键有问题。小心打开后盖，取出电路板，检查面板按键正常，排除按键漏电嫌疑。观察电源／高压一体板上所有电解电容，外观正常，未见鼓包漏液。空载给一体板通电，测5V、13V电压正常，但大约8分钟后，5V电压变为4.3V且不稳定，同时13V电压也在11V～12V之间波动，间隔时间约5s。

    此机多数元件为贴片元件，不便拆卸，为此，首先对非贴片元件进行检测与代换。代换电源整流输出部分滤波电解电容C808 （1000μF/25V ）、C812、C826（1000μF/10V ）、 C810（220μF/25V）等，无效果，检查输出端整流二极管D803、D805（SRF1040C ）、电容q802,C803 （102K）以及变压器初级侧的高阻值电阻R803（514）、R807（514）、R824（514）、R825（474）、R801（ 245 ）、R805 （ 245 ）、R822 （ 245 ）、R823 （ 245 ）、整流二极管D806（A0260 ），均正常。然后，在对电解电容C815,C818 （47VF/25V）检查的时候，发现C815、C818与光耦IC801（817B）的④、③脚上覆盖了一团白色固定胶，将此胶剔除后（特别提示：以后只要遇到元件管脚有胶覆盖时，一定要把胶除掉，或者不让胶接触到另一管脚，笔者已遇到多起由固定胶老化或表面因灰尘漏电引起的电源电压不稳故障），5V、13V输出电压恢复正常。

    复原后接入主机试机，显示正常，谁知第二天再试，故障又出现。

    这次只好对照实物绘下其电源部分电路图，并在电源空载正常时，快速测下有关电压值，以便参考，详见图1所示。

    此次故障约1小时后出现，此时测得5V电压在3.6V-5V, 13V电压在11V-13V之间无规律跳动，一段时间后，5V变为3.4V, 13V变为10.5V，此时测得贴片三极管Q801 （ T1A ）b极电压为0.79V, c极电压为0.85V，贴片稳压管ZD804 （GYT8）正极电压为0.9v。很显然，Q801已处于深度导通状态，拆下非贴片三极管Q802（C1815GR）试机，故障依旧，这说明故障来自5V、13V电压过高保护电路。

    通电在路检测贴片稳压管ZD803（一道黄色环）、ZD804管压降分别为2.5V、9.6V，一时无法判断两个稳压管究竟是哪个坏了，最后焊下ZD804, 5V、13V输出电压才恢复正常，这说明故障为ZD804性能不稳，软击穿，引起电源误保护。

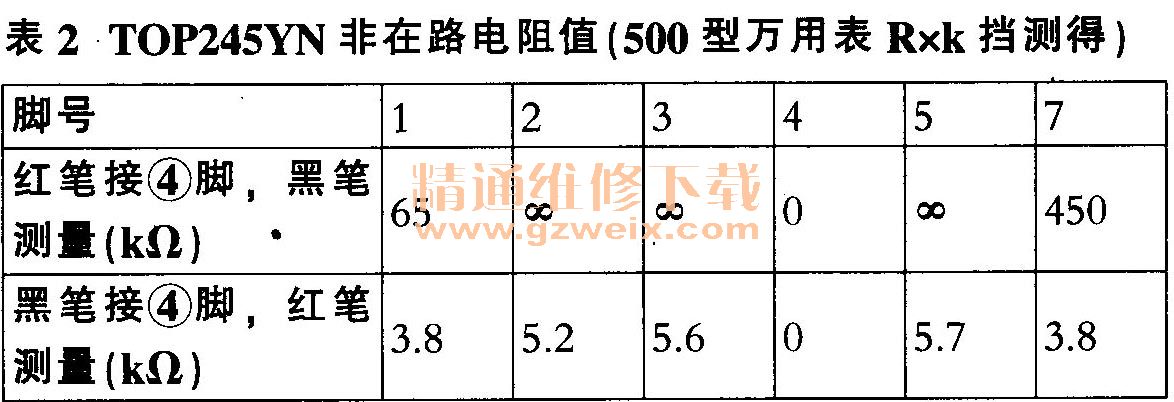

TOP245YN非在路电阻值见表2所示。
