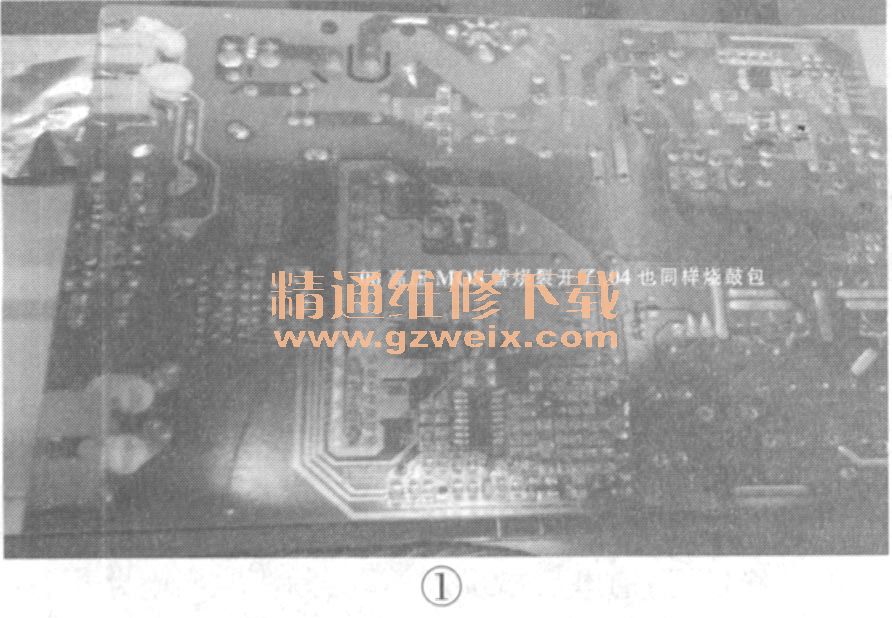

维修过程：没拆机前，根据经验判断是400V滤波电容因市电过高爆裂引起冒烟，为了不扩大故障没敢通电试机就直接拆开检修，取出电路板后发现Q6高压MOs管已烧裂，Q4也已鼓包（见图1所示），电源次级滤波电容C211/C212（680μF/25V顺部鼓包，高压供电处的滤波电容C11/C12（220μF/25V）也轻微鼓包（见图2所示）。

    C212是5V的滤波电容，该电容变质后一般会引起14V电压升高，最高可以上升到32V左右，因为电源稳压取样电压是5V单独提供的，5V滤波不良导致5V输出变低，取样点的电压下降后导致电源输出升高，从而高压部分的元件被烧。

    首先用1000μF/25V电容把几只有问题的电容全部换掉，焊下烧毁的场效应管Q6 、Q4后通电，电源输出的5V和14V正常。

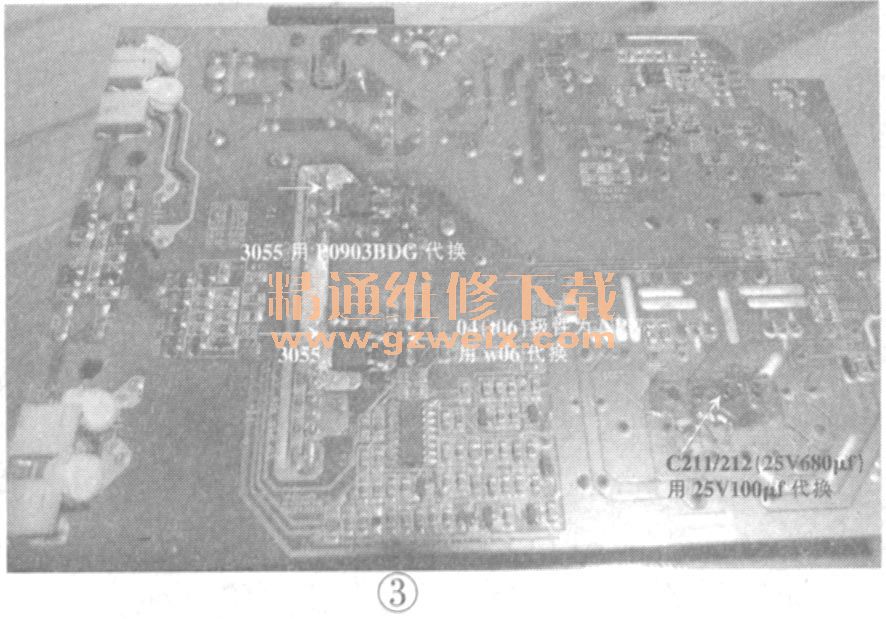

    然后开始检修高压部分，根据另外一组对比可判断：D 1 （A4W）、Q6 （3055）、Q4 （t06）极性为NPN，用W06代换，没3055用P0903BDG代换，为了配对，将Q5和Q6同时换掉，P0903BDG是N沟道50A/50W场效应管，从电脑主板上拆的。换好元件后通电强行点燃背光，背光亮，老化2小时后再试机，装机，一切正常，见图3所示。

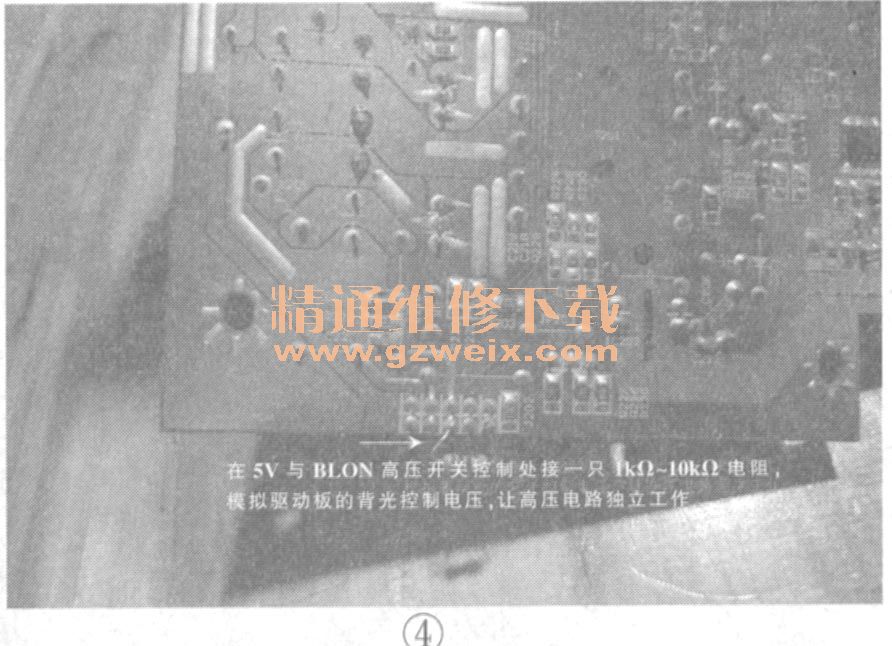

    强行点亮背光操作是在5V与BLON高压开关控制处接一只1kΩ～10kΩ的电阻，模拟驱动板的背光控制电压，让高压电路独立工作，见图4、图5、图6所示，这样处理有两点好处：

    （1）便于直观的测试电路，免去多次装入显示器屏蔽罩才能试机的麻烦，大家都知道显示器的电路都装在屏蔽罩的铁盒子里，并且线路较短，电路板也不容易连线检修，也省去了有问题还需再次取出来修理再回装后才能通电试机的重复操作。
    （2）修电源高压板不会引起故障的扩大，驱动板和屏也不会因为不必要的维修带来任何的损坏。
