清华紫光17英寸LCD液晶显示器,指示灯亮不开机
来源:本站整理  作者:佚名  2014-01-03 09:27:46

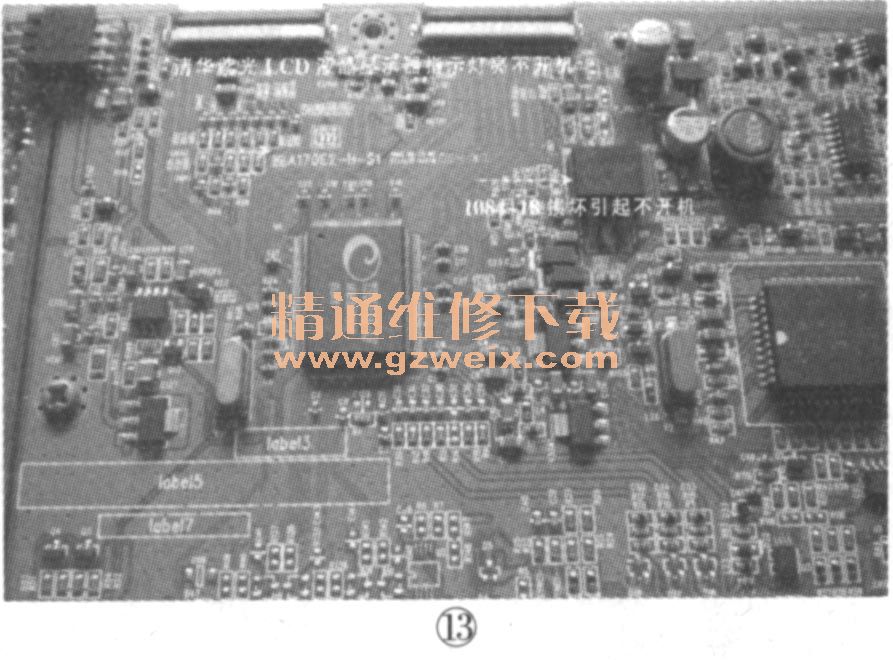

    维修过程:拆机后通电测量电源高压一体板的输出引脚,12V、5V正常,说明故障在驱动板上,该机驱动板型号为A170E2-H-S。短接按键板上的开机键无效,用万用表测量按键板没有漏电现象,3.3V正常。测量驱动板5V和3.3V也都正常,当测量U11(1084-18)的输入端5V电压时,输出端电压只有0.3V,不正常,更换U11后试机故障排除,如图13所示。
