平板电视、液晶显示器与CRT电视相比，除了某些电路结构和显示器件不同外，它们还有一个重要的特点就是，元件排列紧密、元件均采用贴片而且体积十分细小，大多板子采用双面板，板子正面和背面线路通过过孔连接。这样各板子面积缩小了，再加上显示屏，从而使平板电视、液晶显示器有了轻、薄等特点，但是现在的多层板正反面线路通过过孔连接，板子过孔又时常会出问题，这无疑对我们维修员查找线路增加了困难，特别是年纪大一点的师傅，维修液晶主板方面过孔问题更是难以查找，是我们维修平板电视方面直接面临的问题。怎么办呢，下面我以维修一台宏基液晶显示器黑屏故障的实例来介绍我查找过孔线路的方法。
    接修的这台宏基（ACER）液晶显示器的机型为X193W、背光板号为715G2538-4、主板板号为715G-2498-2-K，故障现象为开机黑屏，绿色指示灯亮。该显示器电源板采用电源背光二合一板，拆机后检查电源板输出的电压，5V、12V均正常，于是把电源板与主板的连接排线中N/F背光使能控制这根线拔掉，然后让电源板上待机电压5V与N/F引脚直接相连，此时背光会常亮，图像显示也正常，说明电源板、背光板、T-CON板、屏和主板大部分电路均正常。

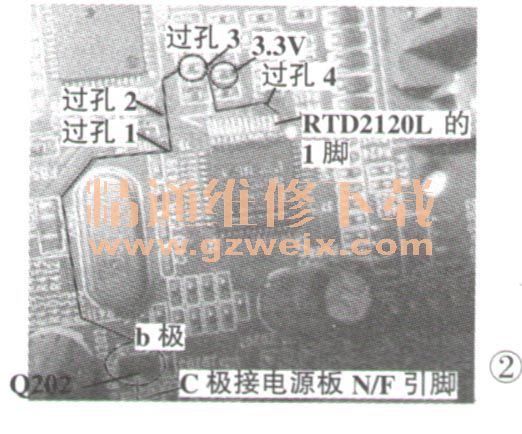

    接下来我就怀疑是不是主板侧的背光使能信号控制电路有问题。该主板是采用RTD2120L＋RTD2025L方案，当时也未曾找到此主板的图纸，只好根据电源板引脚N/F到主板的信号走向进行查找，主要是要找到那个控制三极管（NPN型3904）和CPU引脚N/F（背光使能控制信号），找到后检测一下这三极管和CPUN/F引脚电压就能知道哪里出了问题。查电源板N/F引脚通过一只限流电阻与三极管Q202的c极相连，Q202的b极通过过孔1→过孔2→一只电阻→过孔3、过孔4→CPU（RTD2120L）的①脚。

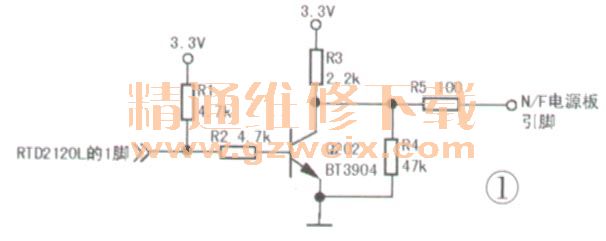

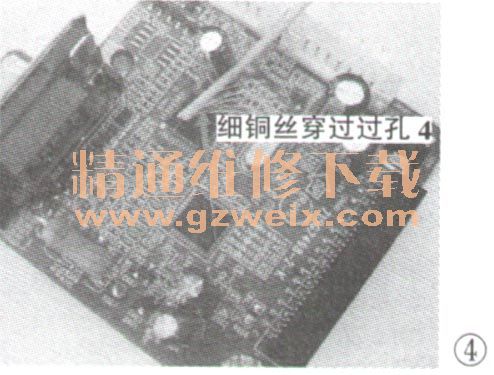

    背光使能控制过程是这样的：RTD2120L的①脚（N/F）输出低电平加到控制三极管Q202的b极，Q202截止，其c极为高电平，3V左右电压加到背光激励芯片引脚N/F端，为背光激励芯片提供启动信号电压和控制激励芯片供电开关为该芯片供电，使激励芯片启动工作。经过检测发现Q202的c极电压为0V、b极为0.7V9与b极相连的电阻两端都有0.7V、RTD2120L的①脚为0V，显然b极接的这只电阻到RTD2120L的①脚之间的过孔有受阻情况。这只电阻到RTD2120L的①脚有两个过孔，当我找到正面过孔后，再往反面去找的时候，一看密密麻麻这么多点，又找不到哪个位置了，真是麻烦，于是我用了10倍放大镜先把正面过孔找到，在正面过孔用银针穿过到板子背面，这样就很容易在背面板找到相应的过孔了，最终发现离RTD2120L的①脚最近的过孔4开路了，用细铜丝穿过该过孔，重新焊接后，故障排除。
    结论：以上故障点使我认识到，这个故障并不难，但是平板电视、液晶显示器过孔故障不能小视，现在电视板材问题时常会产生各种各样的故障，经常碰到的就是过孔的漏电、接触不良或开路，也有印刷线路板漏电，本例属于背光使能控制信号线路过孔开路导致CPU的背光开关控制信号不能送到Q202的b极，Q202饱和导通使背光激励芯片不工作，从而点不亮背光灯。
    检查过孔故障，需要了解电路原理，看懂电路图，分析故障所在部位，若没有电路图，要看懂印刷线路图，根据印刷线路画出电路图，再顺线路找出故障点。本例相关电路及实物见图1-图5。
