惠普HP1502液晶显示器黑屏故障检修
来源:家电维修  作者:佚名  2017-02-02 08:43:55

    一台惠普HP1502液晶显示器,原先瞬间黑屏,后越来越频繁,直至彻底无显示。

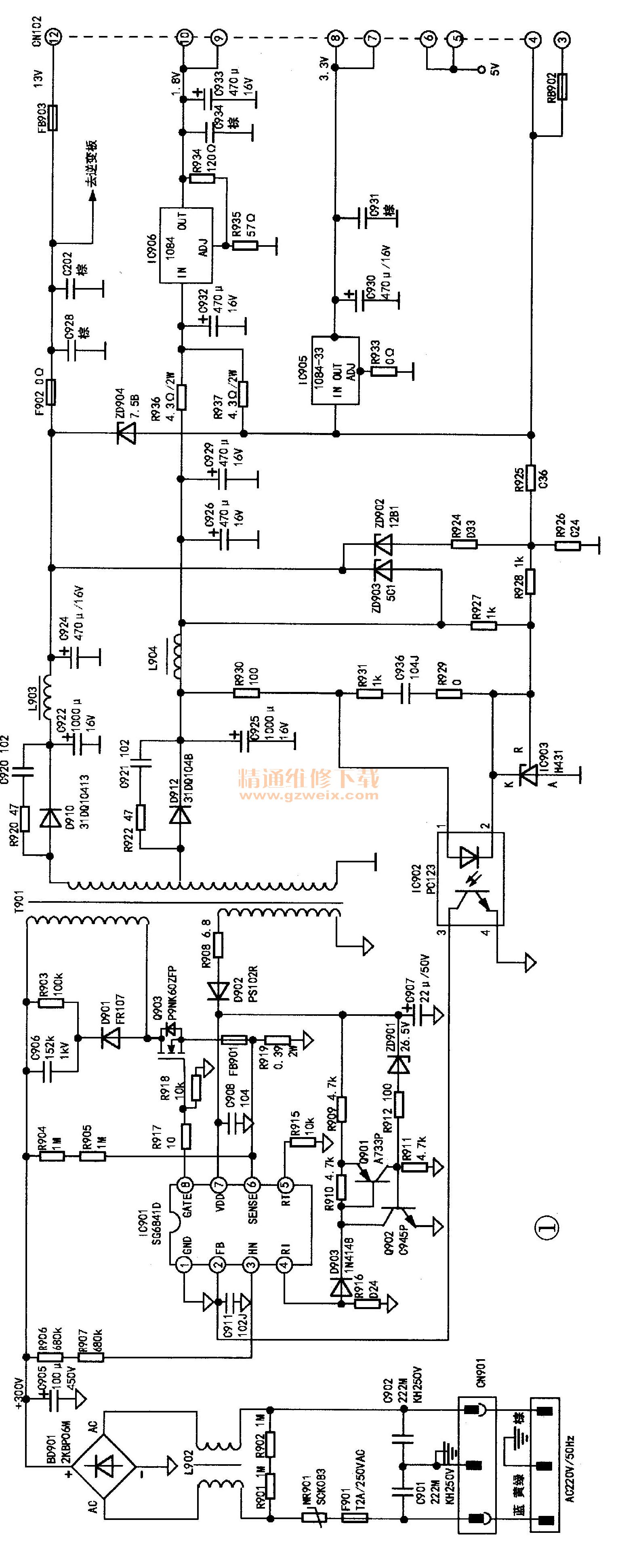

    分析检修:这是一款监控用显示器,长期处于工作状态。接机一试,发现电源指示灯瞬间亮一下,同时感觉屏上有暗光一闪而过,怀疑面板按键漏电或电源板有问题。该机电源板实绘电路如图1所示。

    检查面板按键,发现面板轻触按键“+”键漏电,再查电源板,又发现滤波电解电容C922、C925(1000μF/16V)、C924、C926、C929、C930、C932、C933(470μF/16V)全部鼓包。在路检测输出端整流管D910、D912(31DQ104B)及贴片稳压管ZD904(7.5B),未发现短路,但ZD904下面的铜箔已发黄。将所损元件全部换新并对电路虚焊处补焊后试机,电源灯不亮,且电源板发出轻微的“嗒嗒”声,此时测输出端DC13V电压(测试点为CN102的12脚与⑤、⑥脚)在0~5V之间波动,IC901的②脚、⑦脚对热地端的电压分别在0V~1.4V、13V~15V之间波动。断电后,测功率MOs管Q903(P9NK60ZFP )S端过流保护电阻R919(0.39Ω/2W)正常,怀疑输出端短路引起电路保护。单独给电源板上电,故障依旧,这说明故障来自电源板。再次怀疑ZD904有问题,将ZD904焊下检测并未坏,此时空载通电测电源板各路输出电压均正常,看来故障系ZD904性能变差所致。
    ZD904为13V过压保护稳压管,起二次保护作用,防止输出电压过高而损坏后级电路。从废板找来同型号的稳压管换上试机,故障排除。
