变通代换修复现代E286液晶显示器白屏故障
来源:家电维修  作者:佚名  2017-09-21 09:09:28

    接修一台现代(HYUNDAI)E286液晶显示器,开机后屏上为纯净的白光栅(简称“白屏”)。
    分析检修:通电试机,开/关机正常,并且在不连接电脑的情况下,十多分钟后背光自动熄灭,待机指示灯亮。根据故障现象分析,判断主板、电源及背光驱动电路基本正常,问题出在逻辑板或屏电路上。

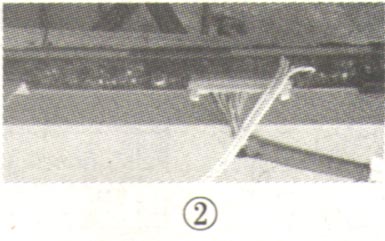

    拆机检查,该机液晶屏型号为IVOM260TWR1,如图1所示。这是一款26英寸的龙腾(IVO)液晶屏,其上屏电压为12V,分辨率为1366 x768(这与机器后壳上标注的28英寸高清屏并不相符)。该屏无单独的逻辑板,其逻辑电路安装在边板上,通过COF排线与液晶面板相连,如图2所示。与⑥脚相连,此脚应为自举升压端;④脚铜箔通往电路板的较远处,结合实测电压,判断该脚为使能(EN)输入端。

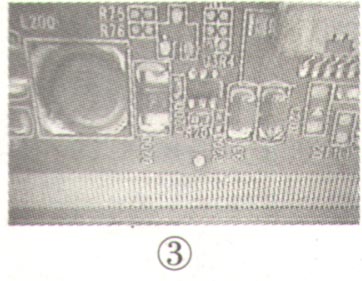

    上电,测得逻辑板的12V供电(VCC)及保险电阻均正常,但VGH、VGL、DVDI)电压均为0V,判断逻辑板上的DC-DC电路有问题。由于没有该屏电路的图纸资料,所以只能从线路走向来寻找检测点。从实物上看,12V电压经保险电阻加到一只6脚芯片U3(丝印号为“C5=317”)的⑤脚,并且U3的外围有电感L200、二极管D200等元件,如图3所示,由此判断U3是一块DC-DC变换芯片。

    通电测量U3各脚电压,发现⑤脚电压为12.1V 9④脚电压为2.44V,其他脚电压均为0V。为了准确地判断U3的工作状态是否正常,实绘出相关电路,如图4所示。U3⑥脚与D200、L200相连,此脚应为变换输出端;③脚外接分压电阻R200 、8201,此脚应为反馈电压输入端;①脚通过一只贴片电容C200
    断电实测U3⑥脚对地电阻约为210Ω,并且上电后U3也无明显温升,这基本排除了U3后级负载短路的可能性。检测R200、R201、C200等元件,未发现异常。根据经验,正常工作时,DC-DC变换芯片的变换输出端、反馈输入端的电压不可能为0V。至此,怀疑U3损坏。

[1] [2]  下一页
