（4）推动电路
    R924连接于2AS01的第⑤脚和Q902的G极之间，起推动作用，该电阻的取值与Q902的型号有关，如果取值不当就会导致推动不足，造成Q902过热而烧毁。一般该电阻取值为10Ω～150Ω、 R928和D903用以在截止期间迅速泄放掉VGS电压，加快Q902的截止，R928的取值较小，应小于R924，一般在10Ω以内。
    （5）供电电路
    D902 、 R907 、 C907组成2AS01的供电电路，用以保证在2AS01正常工作期间自身电能消耗。该机的VCC供电与UC3842相似，在正常工作期间，R902、R903仍然消耗电能。2AS01第⑥脚VCC端的最大输入电压为21V，一般在实际应用电路中，VCC端对地增设一只20V的稳压二极管。
    （ 6）待机状态
    在待机状态，IC工作频率自动降为20kHz或21.5kHz，以降低整机功耗。
    （7）反馈电路
    2AS01第③脚为BF端，为输出型反馈检测，次级电压变化和负载变化信号会通过光耦反馈到初级，光耦内光敏三极管导通程度的变化，会改变第③脚的电压高低，从而IC就可以知道次级电压和负载的变化。当次级电压变高时，R920和R921中点的电压变大，此时流过光耦内发光二极管的电流变大，发光二极管的亮度变大，光敏三极管的内阻变小，2AS01第③脚电压变低，2AS01第⑤脚输出的占空比变小，降低次级的电压，以稳定次级电压的输出。
    D907 、 C924 、R914用以限制2AS01第③脚的电压不超过5.5V。
      12.0B2268

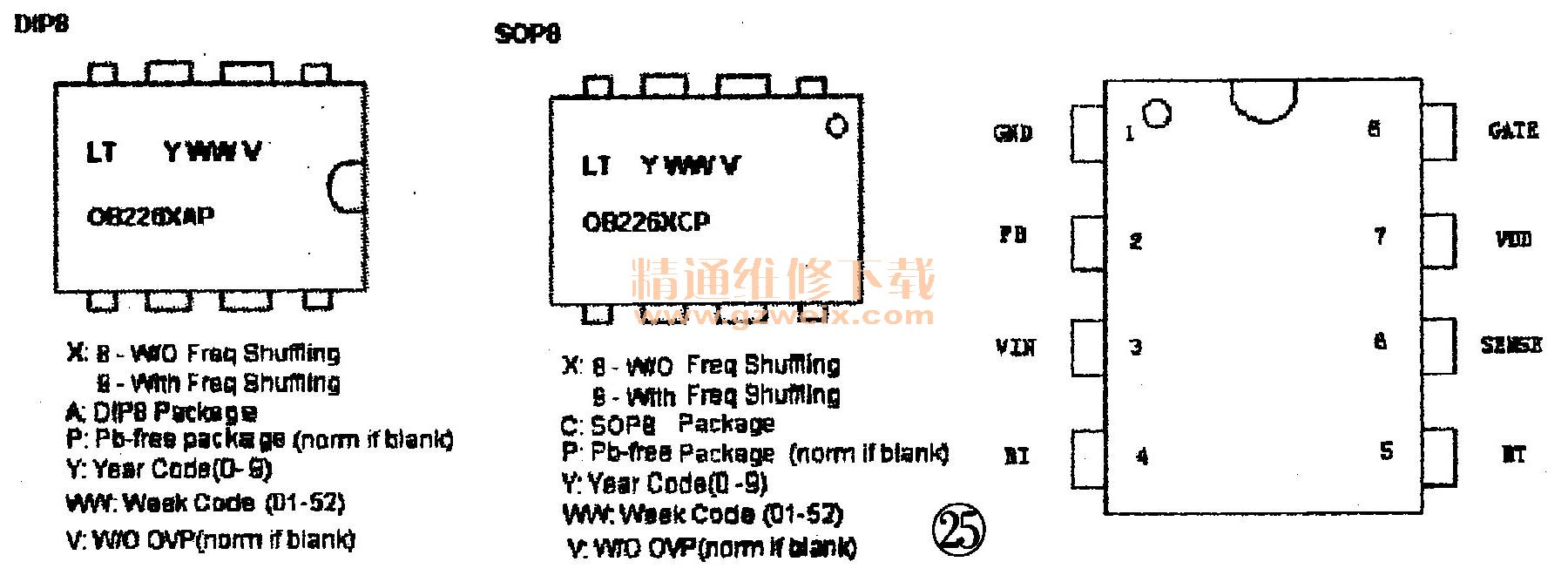

    OB2268和OB2269组成的开关电源外围元件少，可工作在突发模式，可通过外置编程设置PWM工作频率，内置自动校准补偿电路，低启动电流（4μA）与低工作电流（2.3mA）。 IC具备电流检测输入和自动重启，外置编程设置过热保护，输出过压保护和欠压保护，GATE端最大输入电压钳位在18V、 IC可实际逐脉冲检测和过流保护功能。引脚排列图如图25所示，应用电路如图26所示（OB2268山寨三星电源原理图）。



    （1）保护电路
    1）抗干扰电路
    开关电源的市电入口处必须设置EMI抗干扰电路，主要是防止来自市电的杂波干扰开关电源正常工作，同时也防止开关电源工作时产生的多次谐波对市电网络造成污染。
    2）过压保护电路
    当VDD端电压大于25V时，过压保护启动，IC停止工作。当VDD端电压低于23V时，过压保护解除，IC重新开始工作。
    3）欠压保护电路
    当VDD端电压低于10.5V时，欠压保护启动，IC停止工作。当VCC端电压达到16.5V时，欠压保护解除，IC重新恢复工作。
    4）过流保护电路
    OB2268的过流保护原理同SG6841，也是通过串联在开关电源管S极的过流检测电阻R1来实现的，当IDS电流变大时，R1上面的压降也增大。如果该压降大于1V时，OB2268过流保护电路动作。
    5）过热保护
    OB2268的过热保护是通过外接在第⑤脚（RT引脚）的NTC电阻来完成的，当IC工作环境温度升高时，NTC电阻阻值变小，从RT引脚流过NTC电阻的电流不变，这时RT引脚的电压变低。当该电压达到1.165V时，OB2268内部的OTP电阻动作，停止PWM脉冲输出。直到环境温度下降，当PIT引脚电压低于1.065V时，OB2268才会再次启动，继续PWM脉冲的输出，开关电源再次工作。
    （2）启动电路
    当电路加电后，300V的电压经R5、R6加到OB2268的第③脚VIN端，通过IC内部的充电电路开始对VDD端电容C9充电，当电容两端的电压达到15V时，IC启动开始工作。
    （3）消峰电路
    D2、R9、C12组成开关变压器初级绕组的消峰电路，当电源管Q1截止时，变压器初级绕组的电流不能立即停止，经由D2对C12进行充电，构成续流回路。C12所充的电荷通过R9释放。
    （4）推动电路
    R7为推动祸合电阻，第⑧脚输出的PWM脉冲经R7推动Q1工作。GATE端输出的电压在通常情况0.3V～11V之间，最大不超过18V。
    电源开关管Q1的G极的电阻R2是钳位电阻，用以在Q1截止期间将G极的电位拉至零电位，防止干扰脉冲意外打开Q1。
    （5）供电电路
    在IC正常工作时，VCC端的供电由反馈绕组、R2、D1、C9完成。为了保护IC，一般会在VCC与地之间设置一只35V的稳压二极管，用以钳位VCC端的输入电压。
    （6）反馈电路
    OB2268的第②脚的反馈接法也是电流输出型，次级电压和负载的变化信号经TL431传递给光耦内的发光二极管，改变发光二极管的发光强度，从而改变光耦内光敏三极管的导通强度。当次级电压升高时，TL431的R极电压变高，为稳定R极输出电压不变，流过KA的电流变大，发光二极管发光强度变强，光敏三极管内阻变小，OB2268第②脚的电压变低，OB2268减小第⑧脚输出PWM脉冲的占空比，从而降低次级电压的输出。VFB端空载时电压为6.0V、 OB2268工作在突发模式时，第②脚电压为1.8V。
    第②脚外接的电容C8为缓启动电容，用以屏蔽在加电瞬间，次级电压不稳容易引起的OB2268错误保护。因为C8的存在，在开机加电瞬间，C8相当于短路，第②脚的电压很低，反馈电路不起作用。当C8的充电完成后，OB2268的反馈电路开始工作。
    OB2268/2269的第④脚外接振荡电阻，通过该电阻的变化，可以设置IC的PWM工作频率。
    F pm4=6500/RI（kHz ）
    （7）代换
    代换型号：SG6841、SG5841、SG6842。
