冠捷梦想家MQ191W显示器驱动板维修
来源:本站整理  作者:佚名  2015-08-27 07:57:54

    一台冠捷梦想家MQ191W显示器,通电后无任何反F。
    检修过程:初步判断是电源板发生了故障题。用工具小心拆开机器,将奇美液晶面板TPM190Al两端的螺丝松开,这样才能拆下电源板,单独给电源板通电,检查时发现5V和16V输出均正常,看来故障不在电源板。
    若液晶面板损坏则背光和显示器上电源指示灯应该正常工作,所以判断故障肯定在驱动板上,于是将驱动板与电源板连接上,通电测量熟悉的元件时发现U201(1117-3.3)输出电压为正常3.3V, U403(24C 16B)第⑧脚(VCC)仅为0.73V,明显异常,通常情况下也应该为3.3V左右,用手持示波表测量24MHz晶振也无波形,至于板上其他元件因没有碰到过就无从下手了。
    就在笔者捉摸之际发现电源板送来的5V电压也消失了,重新试了、几次都如此,但单独给电源板通电长时间均正常,这说明驱动-板有漏电故障导致开关电源保护了。
    后来经过多次通电操作发现驱动板上标号为Q401和U402的元件在通电后有发热现象,因不知道元件具体作用,所以也不好判断,于是从网上找找有无该驱动板的资料。

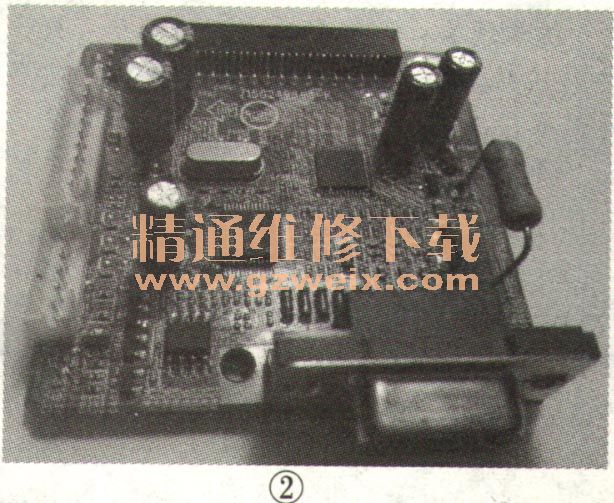

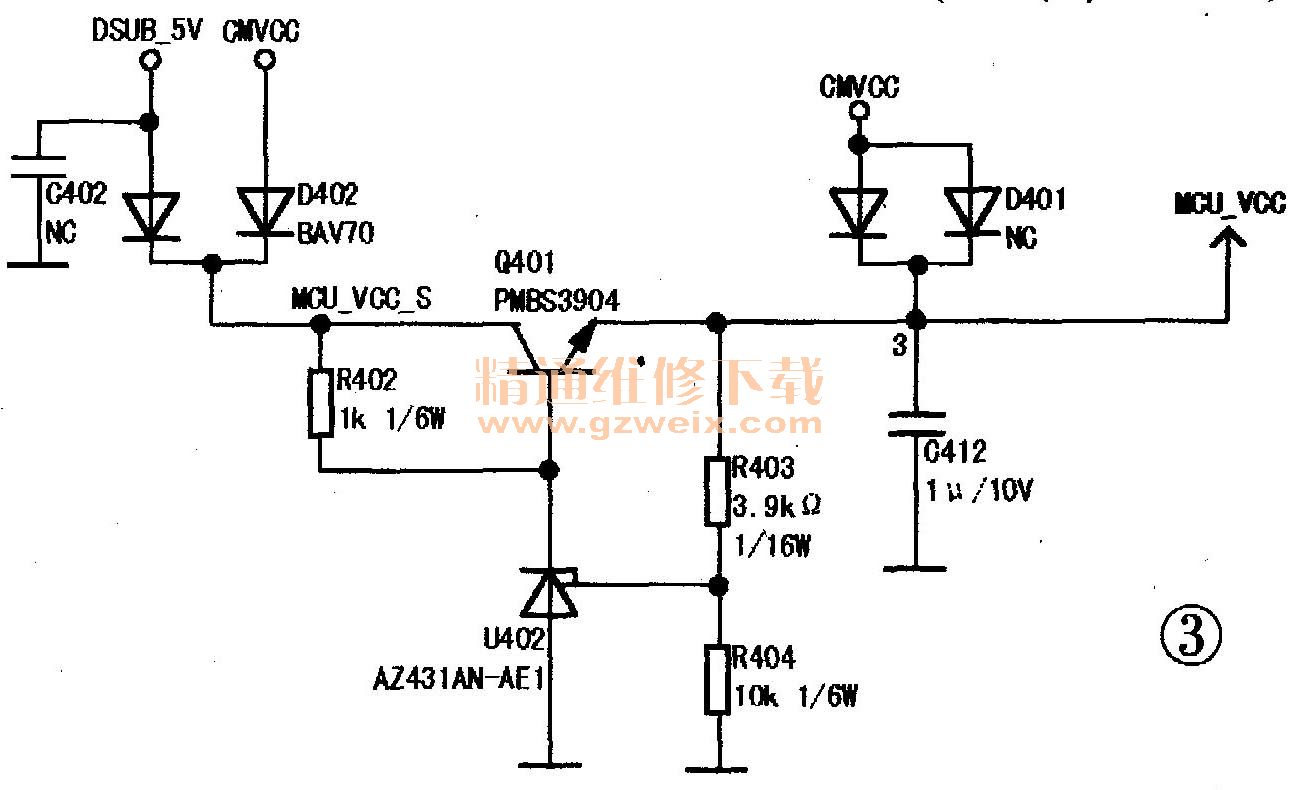

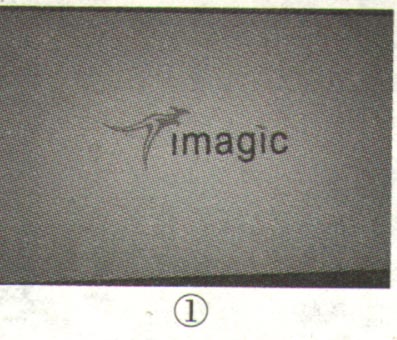

    该驱动板型号为715G2498-5-K,在网上找了一个715G2498-4-K驱动板原理图,通过对比发现基本一致,其中主控制芯片MCU为RTD2122L-LF,VGA信号转LVDS信号处理芯片为RTD2045L -GR。从原理图可知,U201为RTD2045L-GR提供3.3V供电,而Q401和U402组成的串联降压型电源电路是将电源板送来的CMVCC -5V变成MCU -3.3V为RTD2122L-LF和U403供电,如图1所示。测Q401 b极为1.48V、c极为4.03V, e极为0.73V,显然是MCU供电异常导致整机不工作。又因为发热严重,从维修经验来看后级一般有元件漏电存在,但手摸RTD2122L -LF和U403均无温升现象,这说明并非两者漏电造成的故障。又看了一遍原理图发现Q401输出的电压还经过C412滤波送往后级电路,如图2所示,若该电容漏电同样会导致负载过重,断电后马上用万用表电阻挡测量发现已接近短路状态,用风枪拆下并在料板上找一只体积差不多的装上,再次通电测量发现Q401 b极为3.95V,c极为3.25V,e极为4.25V,装机后通电试机,电源指示灯亮了,屏幕上也出现了开机画面,如图3所示,至此显示器完全恢复正常。C412击穿是715G2498系列液晶驱动板的通病,冠捷除了自己生产的这个型号显示器外,还为联想、清华同方、方正等众多品牌代工生产过该产品,当遇到类似故障时不防检查一下该电容是否有问题。
