联想E40型笔记本电脑(主板号为DAOGC5MB8F0 ),无法开机
来源:本站整理  作者:佚名  2015-08-27 07:55:59

    分析检修:测得LED驱动电路的供电电压100V,正常,送给LED灯条的电压也是100V,正常值约为200V,这说明升压电路未工作。测得升压电路上的V701、V751正常,代换N701(OZ9902 )后故障不变。
    对照笔者手头一款好的LED驱动板,两者的板号与元器件的安装位置不完全相同,但升压电路十分相似。于是对这两块板的元件进行代换试验,当代换了电阻R756后故障排除,如图1所示。
    故障机的R756阻值标注为472(4.7kΩ),拆下检测阻值正常,而另一块板上该电阻的阻值标注为3320.3 kΩ)。后来,在检修到同一机型时,发现其背光驱动板上的R756已为3.3 kΩ,若换为4.7kΩ,也会出现背光亮一下就熄的故障,看来R756取值3.3 kΩ为技改后的方案。

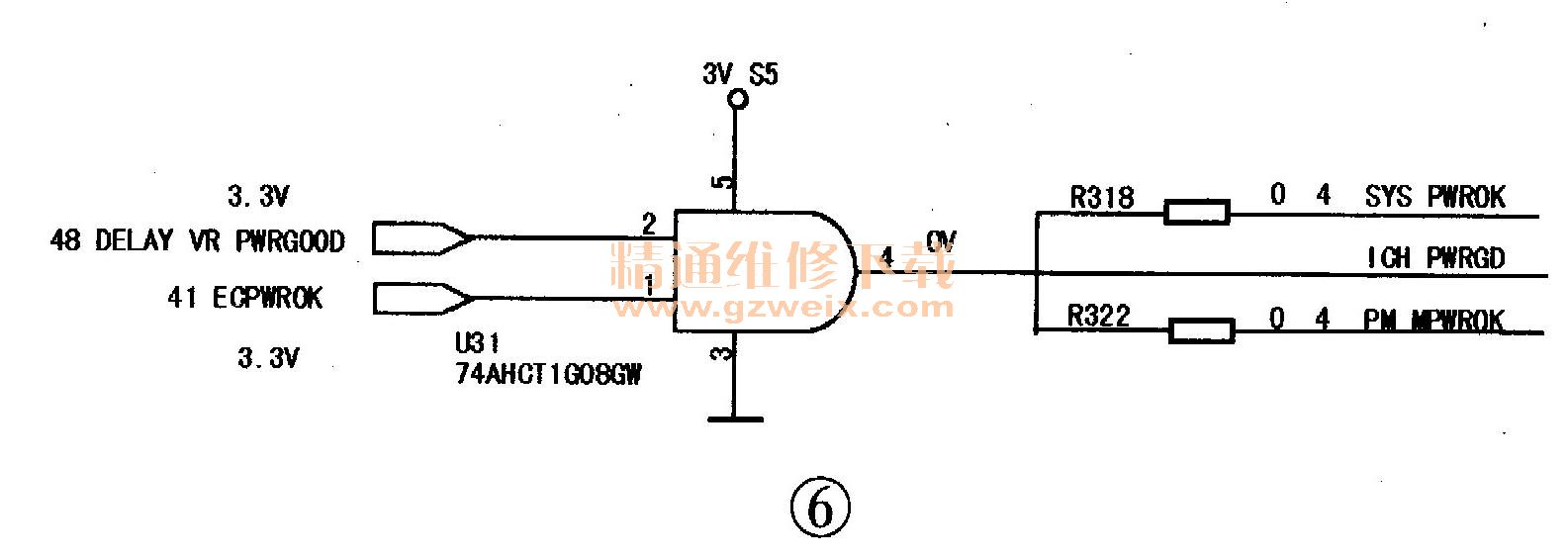

    检修过程:接通电源,测量其待机电流为0.02A,按下开关键后电流上升到0.5A左右就掉电。经测量,各大电感的输出电压正常,两个PG信号输出电压都是3.3V,而U31的④脚输出电压为0V(但其对地阻值正常,也没有短路现象),如图6所示,再测量U31的①脚有正常的3.3V供电,因此按常规情况判断要么是U31损坏,要么是PCH芯片损坏。

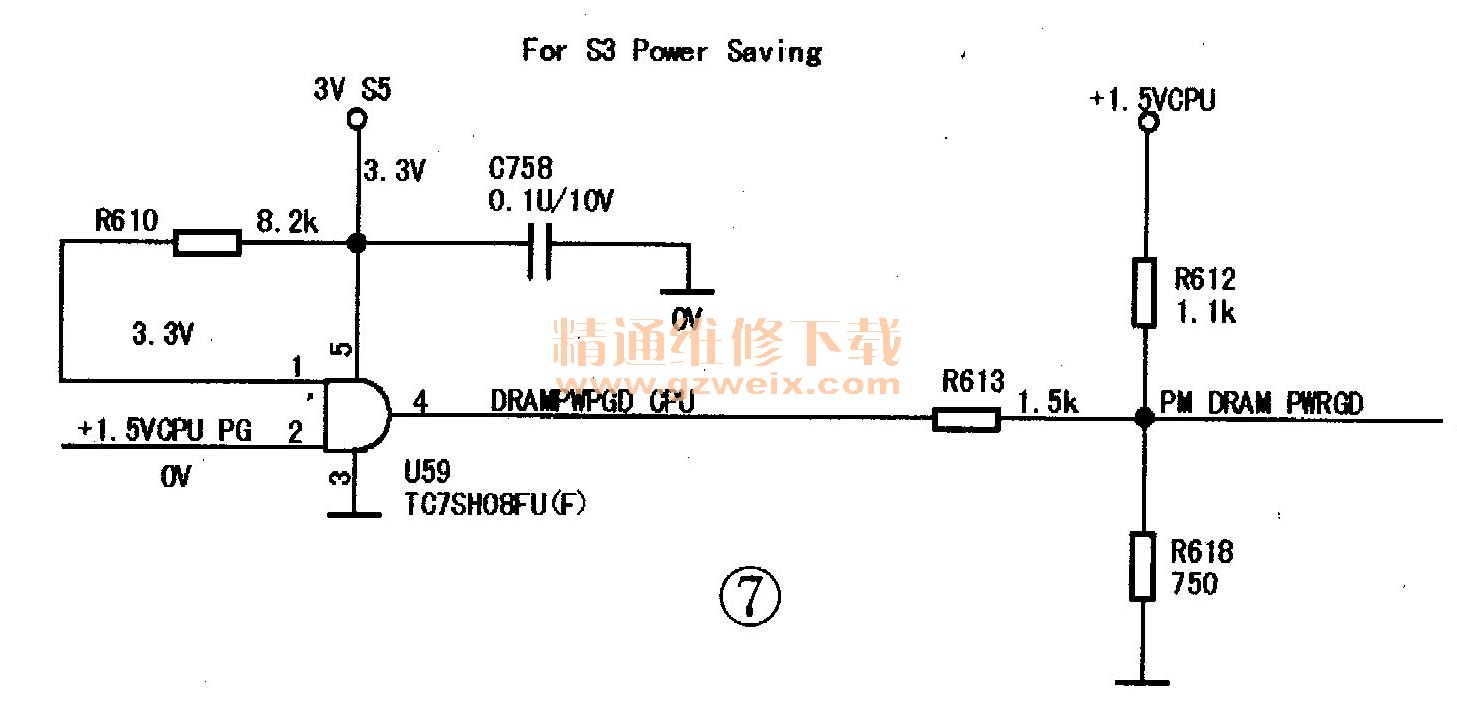

      直接在两个PG信号上加上3.3V的电压,经测量U31的第④脚电压仍为OV、PG芯片的输出电压也为0V,难道是PCH芯片(南桥)损坏?仍是先把U31拆下,拆下后电流上升到0.5A左右,并且不再掉电,因此可以判断两个PG芯片都正常,PG信号供电正常则说明整个主板的供电都正常。根据时序分析,PG信号来自内存供电好信号(DRAMPWRGD CPU ),电路如图7所示,经测量,U59的第①脚和第⑤脚输出电压都是3.3V,而第②脚的+1.5VCPU PG信号电压却是0V,不正常了,因为+1.5VCPU PG信号输出电压为0V,从而导致DRAMPWRGD CPU信号输出电压也为0V,看来问题就出在这里了。

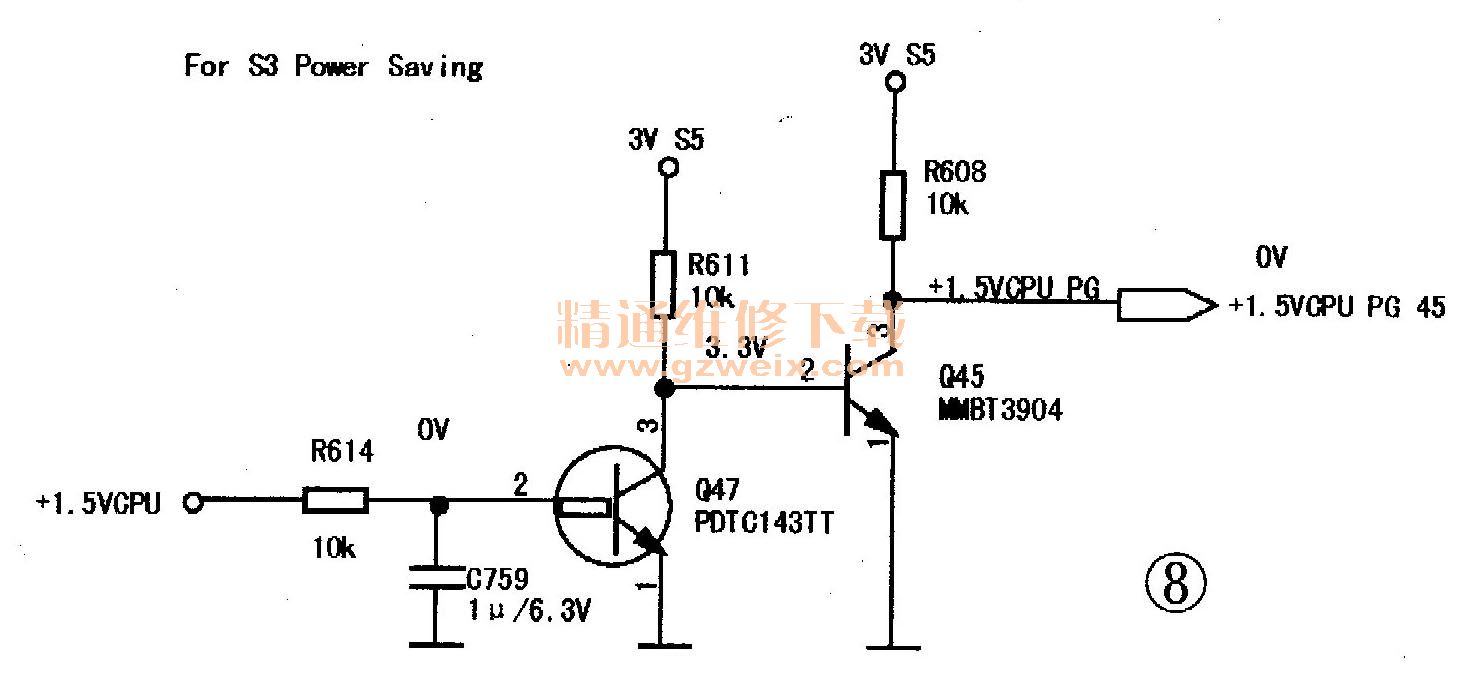

    继续检查,如图8所示,+1.5VCPU PG信号是受控于+1.5VCPU这个信号的,然而+1.5VCPU PG信号要为高电平,Q45就不能导通,而Q47则必须导通,然而从图8可以看出,此两只MOs管的情况刚好相反,那么现在只需接着检查+1.5VCPU这个信号是从哪来的?

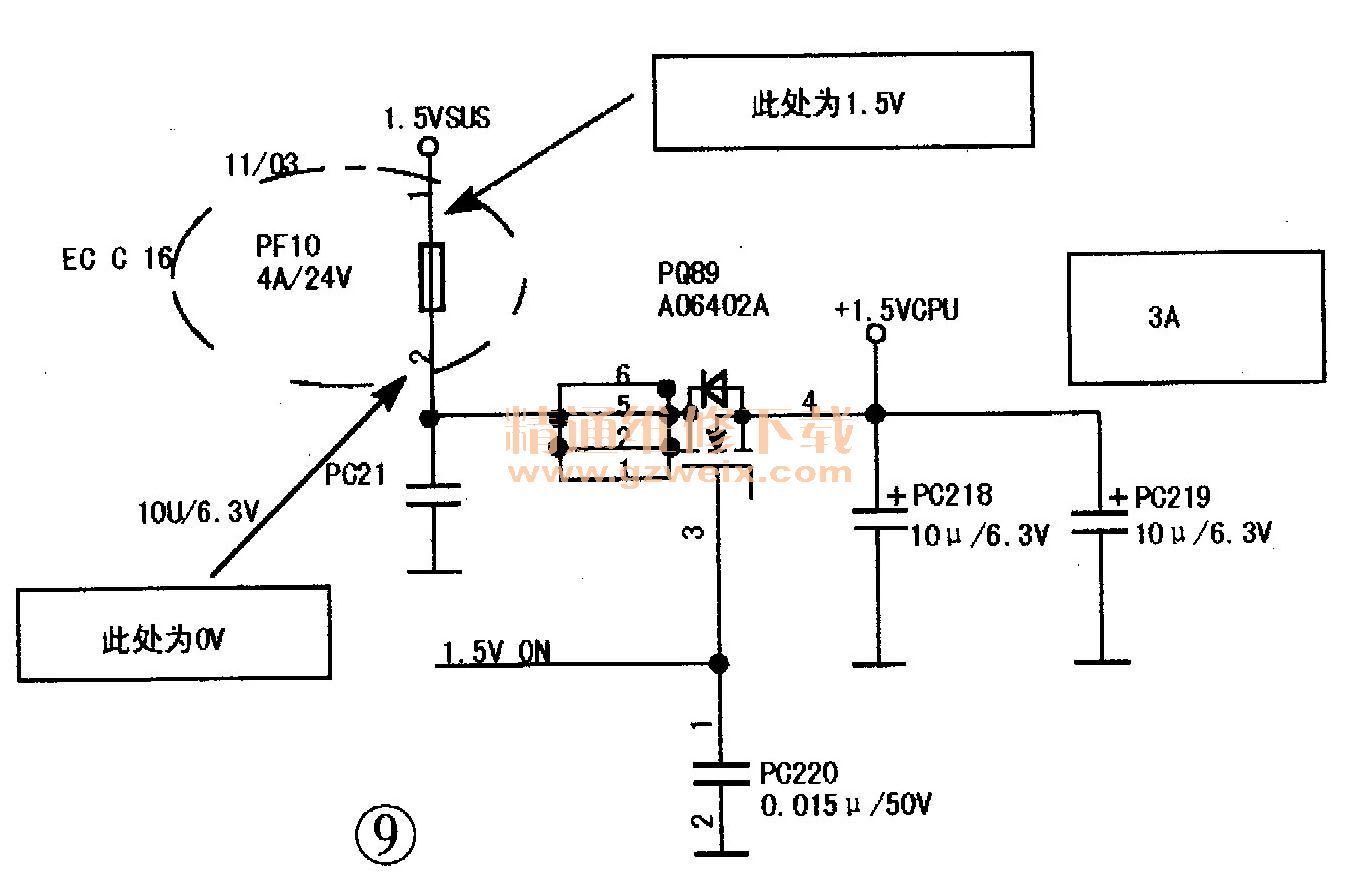

    如图9所示,从图中可以看出,+1.5VCPU信号是由1.5VSUS信号经过 PQ89转换而来,在此测得PQ89的D极没有电压输出,然而在保险PF10的第①脚却是有电压的,到了第②脚电压却为0V,明显不对,再用万用表测量保险管PF10不通,看来就是它的问题了,于是直接用导线把其9个脚相连,再通电测量,PF10的两端都有电压,+1.5VCPU信号电压也恢复正常。接着把刚才拆了的U31装上,然后装上CPU和内存,再次通电,电流正常上升,当电流上到1A多时,机器点亮,运行正常,至此故障排除。

    小结:当大家遇到断开的这三种信号后:ICH PWRGD信号、PM MPWROK信号SYS PWROK信号,PG信号就不掉电的情况(当然是在这些信号阻值都正常的情况下)时,千万不要去处理PCH芯片,此时需要做的是多测量主板,看是否还漏了哪些电压没有测量。
