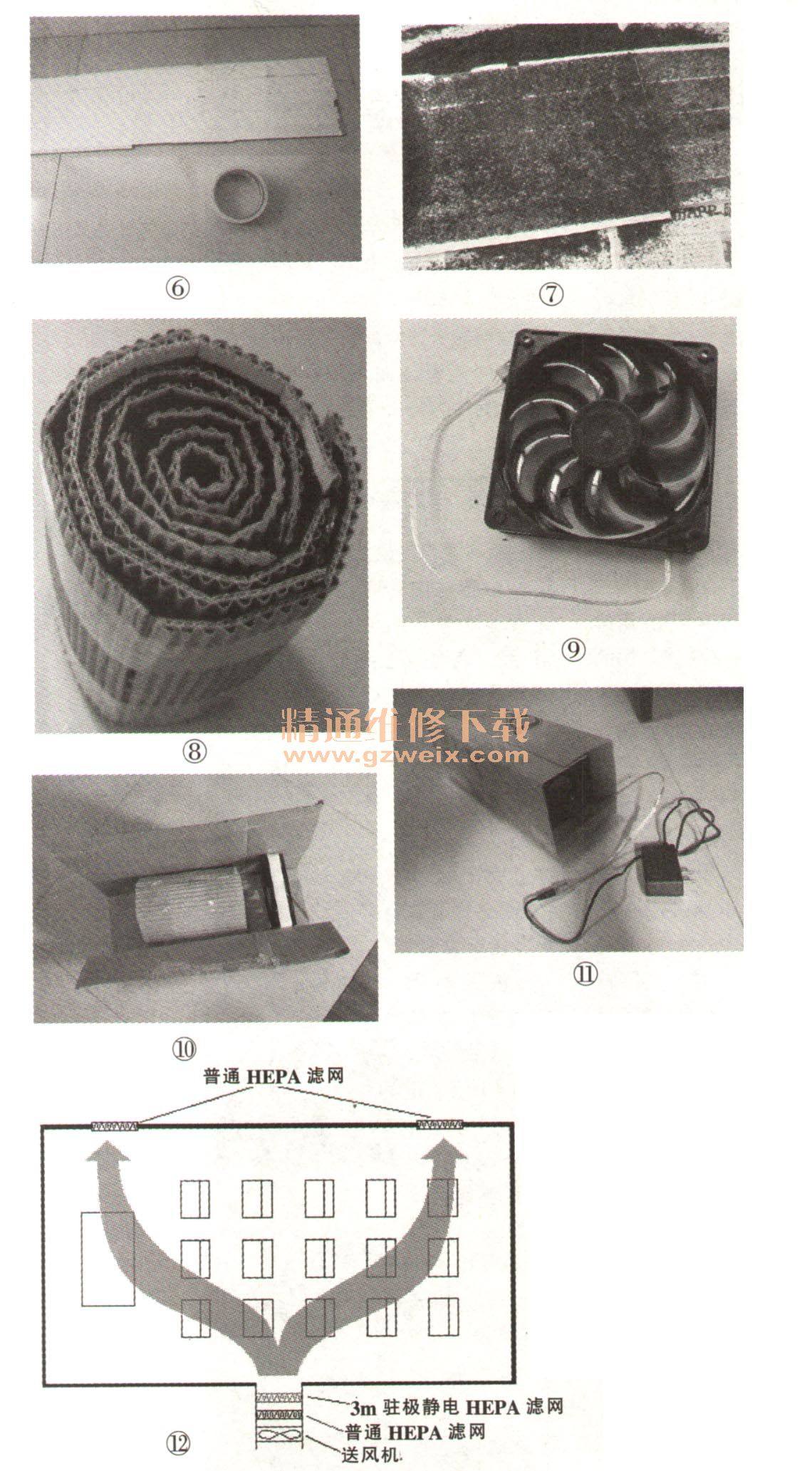

2．将纸切成一定宽度的条状，首尾连接，在反面粘上双面胶，如图6所示。
    3．将活性炭颗粒撒在双面胶上，如图7所示。
    4．将纸条像寿司一样卷起来，用透明胶绑好，空气会从纸槽中流过，如图8所示。
    5．找一个转速1000rpm的电脑风扇作为风源，如图9所示。
    6．用另一块瓦楞板折成口字形作为净化器外壳，将滤芯和风扇放入，用泡棉胶带固定风扇（为减小震动噪音），如图10所示。
    7.瓦楞板外壳封口，为避免活性炭漏出可在两侧底部贴一条透明胶带，焊接12V电源线即完成，如图11所示。

    经测试15m2房间净化20分钟后，空气即感觉清新起来，过滤pm2.5效率测试达70％以上，相当有效，净化成本如表1所示。

三、净化方案设计
    有小学想装净化器但又不方便使用，因为教室里小孩很多，长时间关窗会导致氧气卞降呼吸困难，开窗又影响净化器效果。为解决这问题我制作了一种教室新风，如图12所示。
    在教室一侧通过风机进风（安装在窗框上），先用一块便宜的普通滤网过
    滤一些大的颗粒．然后空气通过3m的驻极静电滤网，利用静电滤网单次滤净高的特点净化pm2.5。在另一侧布置两块普通滤网，目的是为了使空气均匀地流通于教室，如果门窗漏风严重可粘上密封条。
    小孩在家里，如需净化室内空气也有一个简易的方案：将3m静电滤网（三个爸爸的滤网）绑在电风扇前面即可，不能用普通滤网，普通hepa滤网孔径为15μm，所以只能过滤pm10以上颗粒，对pm2.5、 pm10均无效。
    总结：笔者自制的净化器效率超过IFD，成本又低于静电hepa滤网，有一定推广的前途。目前国内大型场所净化pm2.5比较成功的是北京顺义国一际学校的气膜体育馆以及银河soho大厦，净化方式为工业超细玻璃纤维滤袋，只是经常更换滤袋维护费用高。
