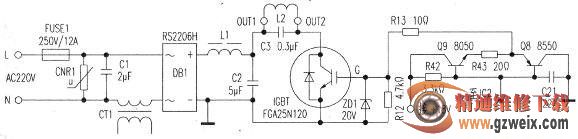

根据故障现象分析，多是电磁炉电源输入电路、整流滤波电路、高频谐振电路及门控管推挽驱动电路存在严重短路故障所致。相关电路如图所示。打开机盖，目视FUSE1两端铜帽还附着碎玻璃，而中段玻璃管已炸裂，此现象说明电磁炉短路电流增大所致。先拆走加热线盘(L2)，然后检测CNRl、Cl、CT1、DB1、Ll、C2、C3、IGBT等元器件，发现DB1、IGBT均击穿，其余各元件正常。根据电路原理分析，DB1、IGBT击穿，说明门控管推挽驱动电路有短路故障。于是重点检查Q8、09及其外围元件，发现09、R43均击穿短路，导致IGBT的栅极G驱动信号电压过高而被击穿，造成DB1、FUSE1损坏引起所述故障。
　　
　　更换Q9(8050)、R43(20Ω)、DBl(RS2006H)、IGBT(FCA25N120)后，上电试机，电磁炉正常加热，故障排除。
