九阳牌1kV-12C09C型电开水壶不通电故障
来源:本站整理  作者:佚名  2013-02-28 11:46:52



    九阳牌1kV-12C09C型、功率1900W,容量12L的电开水壶,体积较小、烧水速度快、价格便宜,非常适合小型家庭使用,顾客购买量较大。

    该型机在使用一段时间后出现了不通电的故障经拆机检查是连接线端头烧毁,修复后排除了故障。现将检修流程介绍如下:

    1.故障表现

    电开水壶使用一段时间,突然就出现不通电现象,不能烧开水了。对其故障进行判定:一是连接线路中断,

二是电热管烧毁。



    2.拆壶检测

    卸开壶体底盘发现连接线端头与电热管两极连接处已经烧毁,导致线路中断:测试电热管正常,确定是线路故障,可以自行维修。



    3.维修方法

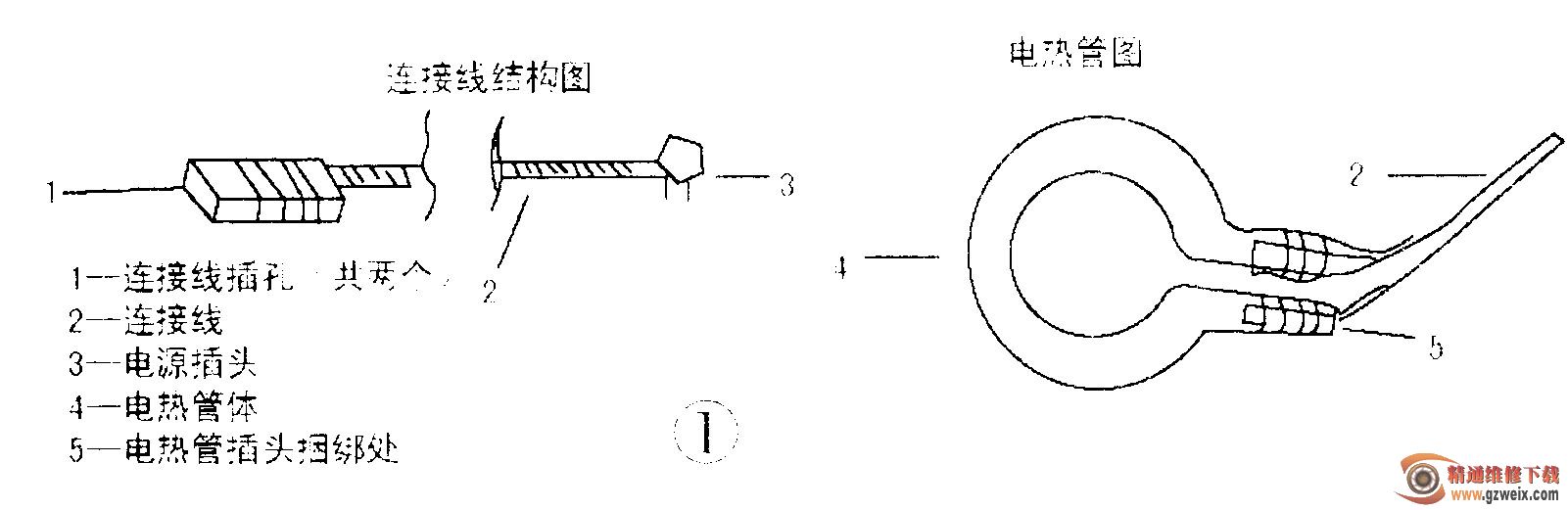

    经检查发现,之所以出现端头线路烧毁,是该壶设计上存在一定问题。电源连接线与电热管端头相连方式是“插槽式”的结构,如图1所示。可能设计本意是为了插卸方便。但是铜片槽体十分单薄,槽口又过大,而电热管的端头是铜管材料,既厚又硬,当硬片插入软槽时,就会出现因为配合不紧密,产生松动,在使用中产生火花而烧毁线路。



    针对上述故障现象和连接结构,共有.三种检修方法:一是换一条新连接线(但是又买不到合适的)。二是采用螺丝连接方式,旧线再利用把铜槽压平冲孔,电热管插头钻孔。限于技术设备条件,维修难度较大不宜采用。三是采用捆绑式检修方法,就是把连接线捆绑在电热管端头上,最后决定采用第三种检修法。



    具体操作程序:清除被烧毁中断连接线上的积炭、露出原体。把插线槽压成平状与电热管端头插片相交,用直径1mm铜线把它俩捆拧在一起,以紧密接触为准最后往捆绑处涂上一层二合一万能胶,既保持连接牢固,又可起到抗氧化防护作用。待万能胶固化干燥后,用万用表测试至正常,通电检修工作结束。用此法修的电开水壶方法简单,就地取材,旧物利用,安全牢固,经济适用。



    4.建议

    厂家在设计时最好改进电源线与电热管连接结构,以螺丝形式连接为宜。假如继续应用插槽式连接形式,必须提高槽体强度,改装孔式为实体式的,槽体厚度要增加,松紧度配合要适当,以避免发生线路端头烧毁事故。



    编后:该文提供的捆绑连接式处理接头,只能用于应急处理,时间稍长,连接处必烧毁,可靠的连接方式还是采用螺钉固定为宜)。
