电源芯片FSD200的代换疑云
来源:本站整理  作者:佚名  2014-09-29 08:33:51

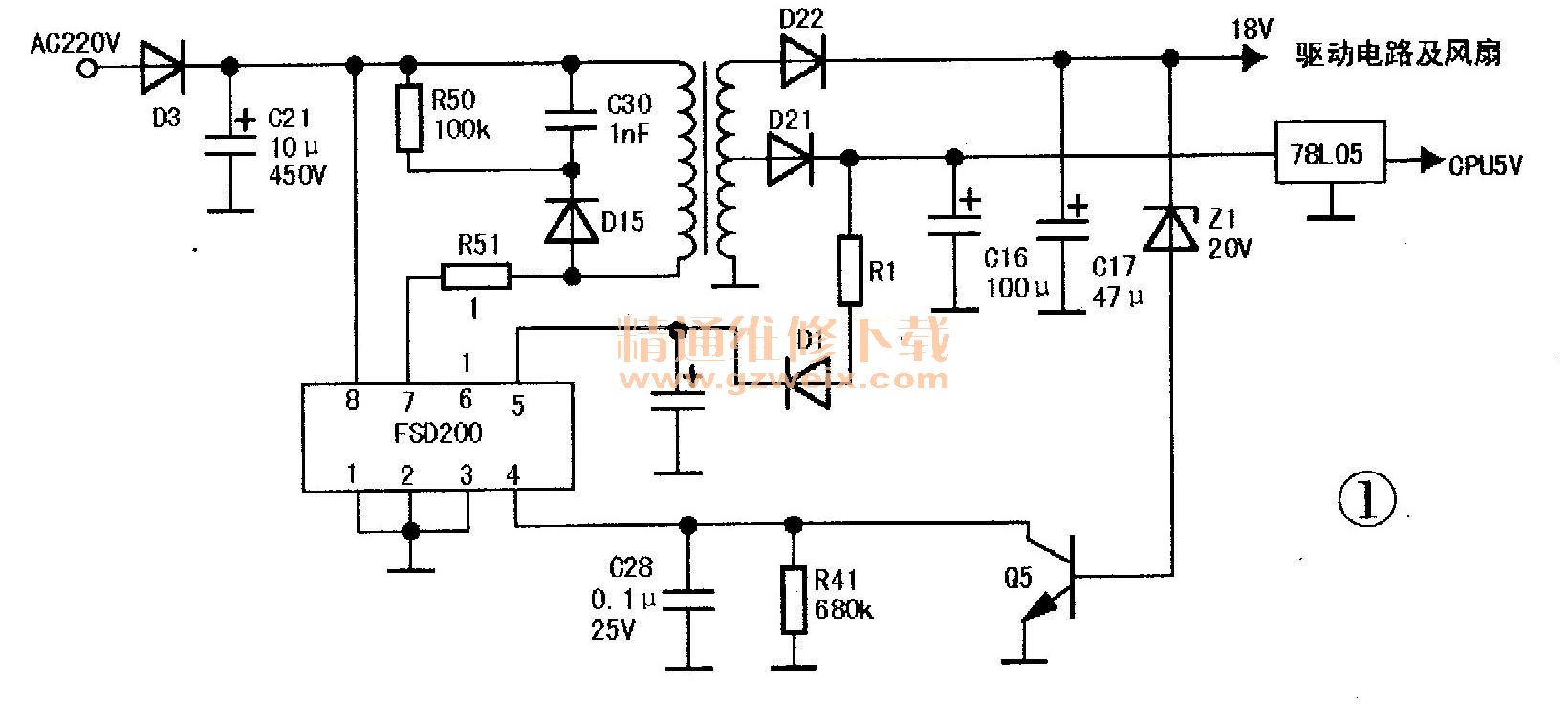

    一台雅乐思YLS 16M电磁炉,电源电路损坏。该机副电源电路很简单,如图1所示,采用的电源芯片是FSD200,输出两组电压:一组8V经78L05稳压成5V,给控制系统供电;另一组18V,供给驱动电路和冷却风扇。目测FSD200已爆裂,R51已烧坏,C21有鼓顶现象。拆下FSD200检查,D1已短路,Q5、Z1、D21、D22、78L05等元件均正常。

    在D21负端外加8V直流电压,蜂鸣器响了一声;按面板开机键,因后级电路无主电源蜂鸣器鸣叫,面板指示灯闪烁,这说明主板控制系统应没问题;测18V负载也无短路现象。将上述损坏件全部换新后,为防有隐患,于是在D3的正极前串联了一只100Ω电阻,并拔下发热线盘L的温控探头,即不让主电路工作,通电后蜂鸣器响一声,满以为电路已正常,但随后蜂鸣器却一直响个不停,是不是没有接线盘温控器呢?接上该温控器后再通电,蜂鸣器仍响个不停,难道控制系统有故障?

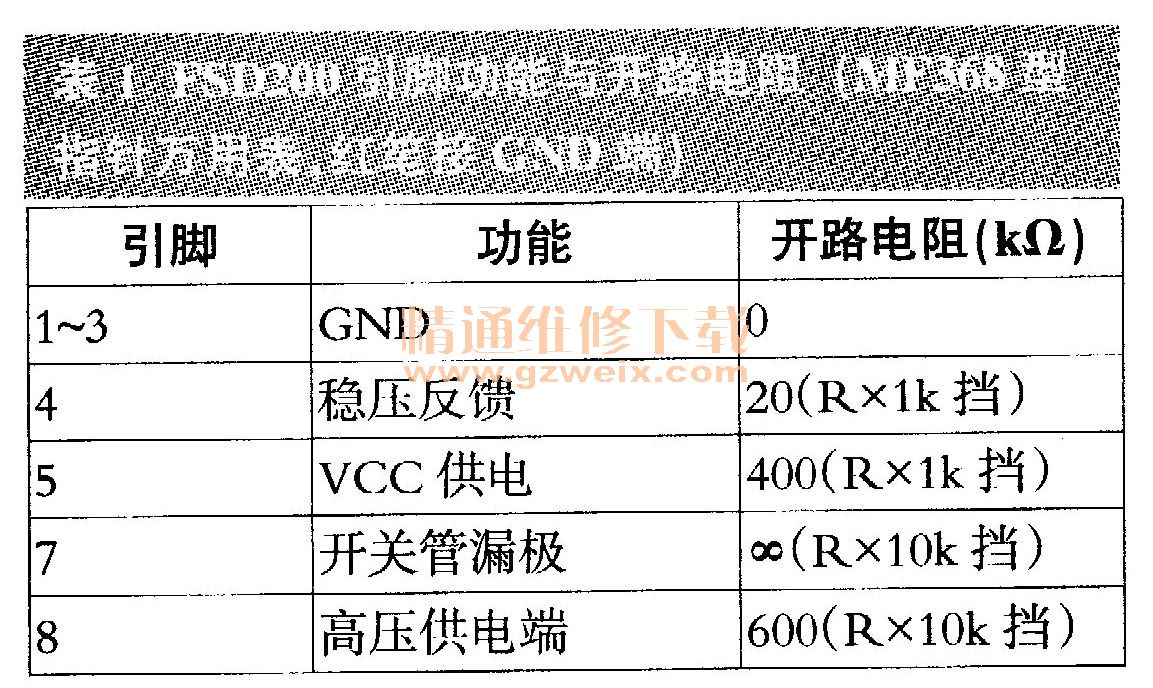

    再测D21负端电压,发现在4V~8V之间波动,这说明是电源电压不稳引起CPU不停地启动,从而导致蜂鸣器不停的响。此副开关电源输出电压不稳的常见原因是负载过重,或取样反馈回路有问题。从前面的检查来看,负载应没问题,接下来对副电源又检查了一遍,未发现问题。虽然开关变压器用手头的万用表无法准确测量其好坏,,但分析FSD200烧坏,应是C21失容所致,开关变压器一般不会同时损坏。最后怀疑新换的电源芯片有问题,拆下原换上的FSD200和与手头新的FSD20。进行比较,开路电阻基本相同,见表1。重新换上一块FSD200试机,故障现象不变。

    FSD200工作原理很简单:上电后⑧脚通过内部电路给芯片提供启动电源,当⑤脚电压达到8.7V时,芯片开始工作。Z1、Q5、R41、C28组成反馈电路,对18V输出电压进行取样放大,当输出电压升高时,Q5导通程度加深,其c、e极等效电阻减小,FSD200的④脚电压下降,在芯片内部电路的控制下,输出电压降低,从而达到稳压的目的。该电路电压波动的原因是什么呢?
    查资料得知该机电源芯片有两种FSD200和FSD210型号,其⑤脚均是芯片电源供电端。FSD200的供电从⑧脚输入,经内部调节后向芯片供电,其⑤脚只需外接一个滤波电容,而FSD210启动时由⑧脚高压供电,正常工作时需由辅助绕组另外供电。试着从D21的负端接一只5M电阻和一只二极管给⑤脚供电(见图1中的R1、D1),通电试机,输出电压不波动,电磁炉工作正常。难道新芯片FSD200实为FSD210?细看新旧芯片型号,上面一行“FSD200”都一样,但旧芯片下面一行为“DVF13”、新芯片为“DVG27”,不知道是厂家标错型号还是后缀有区别。
    须注意的是,在本例维修中,笔者从开关变压器的次级绕组取电作芯片的辅助电源,这是因为电磁炉电路均为热地,如果冷热地隔离的电路,就不能如此连接,这时可在开关变压器线包外用细漆包线穿绕几圈作为辅助供电绕组。
