故障现象：在使用中，电磁炉突然死机。再按开／关键，所有指示灯均不亮，数码显示屏无显示，风扇电机不转，不加热。

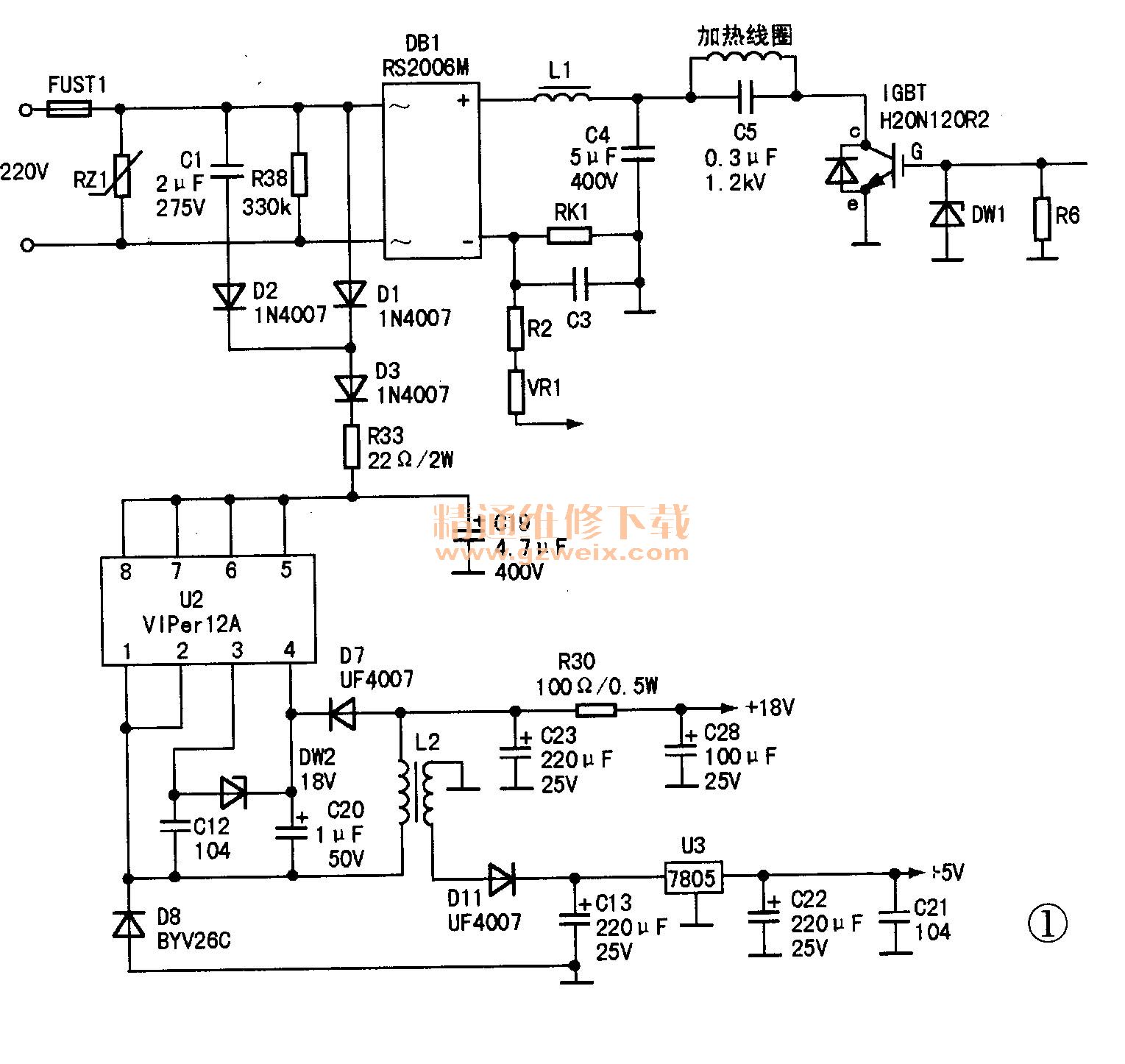

    分析检修：根据故障现象分析，故障部位应在电源电路中，相关电路如图1所示。

    检查保险管FUST1、抗干扰电容C1、整流全桥BD1、滤波电容C4、谐振电容C5以及门控管IGBT等元件都正常。接通电源，测量C4两端直流电压为300V，正常。由此判断，高压电源电路及高频谐振电R33限流，C19滤波后，加至U2的⑤～⑧脚，U2内部电路进入开关状态，产生脉冲电流，通过U2的①、④脚加至脉冲变压器L2的初级绕组，从而产生脉冲电压，经D7整流，然后由C23 , R30 , C28限流滤波后输出＋18V直流电压，给风扇电机供电。同时，通过L2的耦合感应，在次级绕组中产生高频电压，先经D11,C13整流滤波，再经稳压集成块U3（LN78L05）稳压及C22,C21高低频滤波后输出＋5V直流电压，作为微处理器以及其他控制、保护电路的工作电源。

    该电磁炉主电路板印有+18V,+5V测试点标记。用万用表测量两处测试点的电压均为0V。逐一检查低压电源电路各元件，发现R33外观变黑，焊下测量呈开路状态（正常阻值为22Ω），更换R33后接通电源，测量两处测试点电压，分别为正常值+18V和+5V。放上锅后开机，电磁炉正常工作，故障排除。
