故障现象：开机后显示故障代码“E0”，不加热，风扇也不转。
    分析检修：查找资料，“E0”表示内部电路有故障。测得电源输出的15V与5V电压均正常。测量各种保护电路中的取样电阻，未发现异常；代换集成块LM339，并把主板和CPU板加热烘干后，故障仍未排除。正常工作时，只要机器处于开机状态，风扇就应转动。难道是风扇不转动而保护？

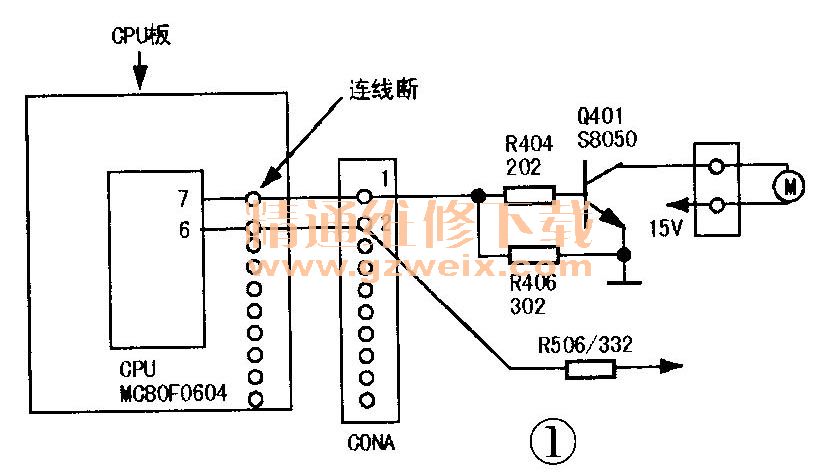

    将电磁炉置于开机状态，测得三极管Q401 （S8050）的b极电压为0V（正常时约为1V），说明风扇电机未工作。给风扇电机外加12V电压，风扇转动正常。接着检查风扇电机驱动电路，Q401的b极经过R401、插座CONA的①脚与CPU的⑦脚相连，如图1所示。仔细检查后发现，CONA的①、②脚与CPU的⑦、⑧脚之间的连线已断路。将上述连线接通后试机，风扇正常转动，故障排除。
    此故障的原因是CPU输出的风扇转动信号（电压为5V）没有加到Q401的b极，Q40
1截止，风扇不转动，CPU关闭PWM驱动脉冲，以避免功率管过热损坏。
