一台型号为C21-SDHC04的苏泊尔电磁炉，出现开／关机功能键正常，菜单功能失灵无法选择，不能加热的故障。
    该机型操作为全触屏设计，开／关机操作正常，说明CPU工作基本正常。菜单功能无法选择可能是菜单控制单元电路异常所致。
    拆机，取下控制面板，按开／关机键开机后，再按菜单键，此时爆炒、火锅、煲汤、蒸煮、煎炸功能选择已能正常转换。由此看来，菜单控制单元似无大碍。于是将菜单键的弹簧稍拉长一点，意使簧片与面板接触紧凑，装回控制面板，通电试机，故障依旧。怪哉！不装上控制面板操作各功能正常，安装好后菜单功能失灵无法操作，看来菜单功能选择电路是存在不良。

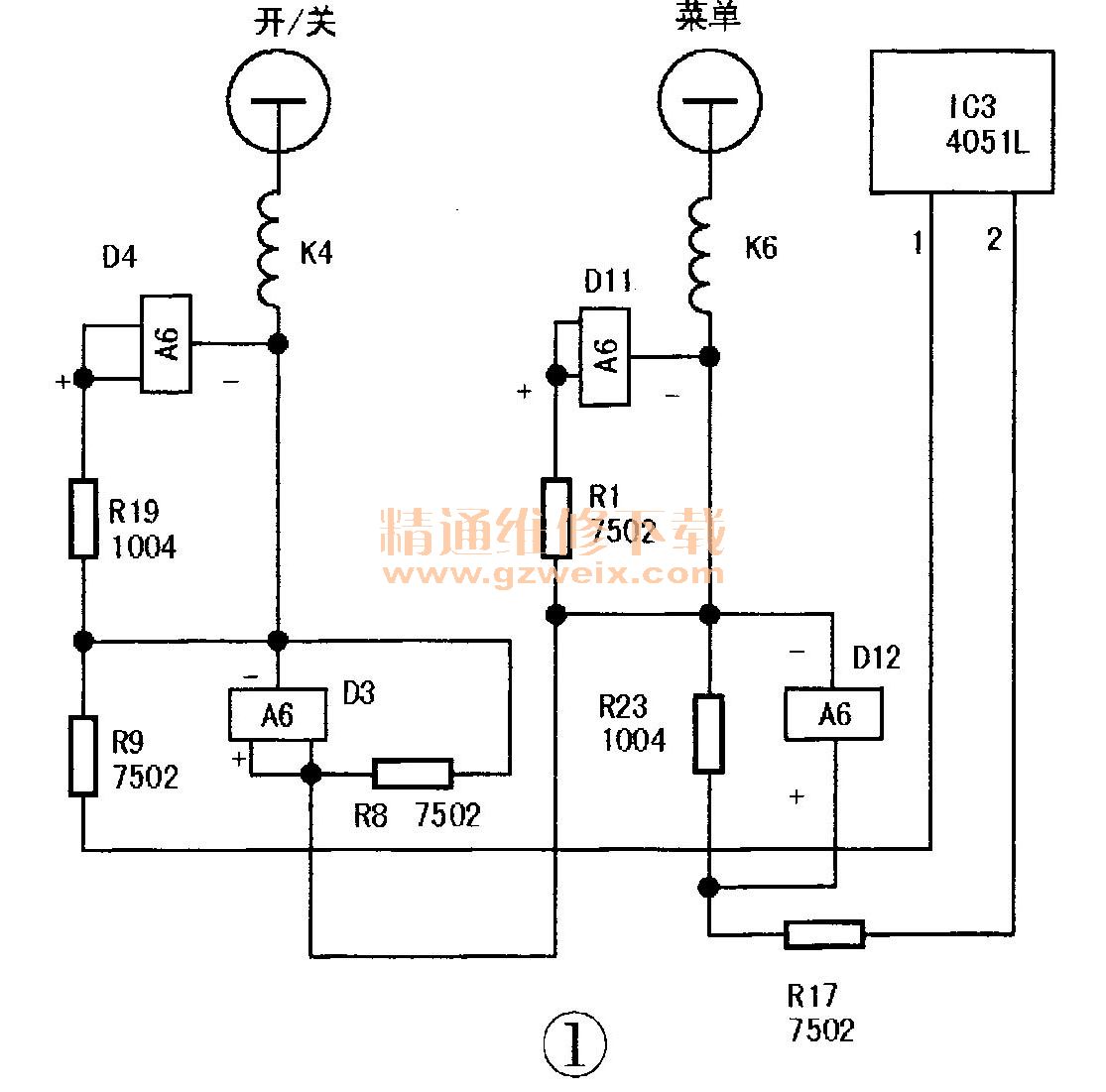

    再次拆下控制面板，直接按开机后，按菜单功能转换正常。反复操作，感觉在按菜单键时反应比开关键动作稍有迟钝。于是对该面板上菜单控制单元电路进行检测。依照实物绘制出相关部位电路见图1。

    本着先简后繁的原则，对菜单键连接的仅有的几个电阻和二极管进行在路检测，当检测至二极管D12时，发现其正反向电阻均偏小，似击穿。将D12取下用万用表R×1k挡复测，其PN结已击穿损坏，该二极管有三只引脚，类似常见的贴片小三极管，表面印有“A6”字样，其两只引脚端为二极管正极。取一只1N4148玻封二极管，按极性标注对应焊入D12位置，将面板装好后试机，菜单功能转换轻松自如，放上锅具后电磁炉加热正常。
