客户拿来一台别处没修好的电磁炉，师傅说不知电磁炉故障代码的含义，难修，问我修不修？我看电磁炉还比较新，只是商标型号已毁，决定给电磁炉通电，看看情况再说。
    插上电源，“嘀”的一声，两个数码管“日日”，中间的“－”灯亮起，按一下电磁炉面板上的“开／关”键，蜂鸣器连续“嘀嘀”两声，电磁炉内风扇转起来，两个数码管红灯亮起，先显示“P8”，同时指示“火锅”工作的红灯亮，但马上数码管中显示“P8”变成显示“E0"，同时电磁炉上显示火锅工作的红灯灭，约1s后数码管显示的“E0”变成显示“E7”，蜂鸣器连响4声报警后再无响声，只有数码管显示的“E7”以1s亮、1s灭的频率闪烁，电磁炉不加热工作。按面板上的“开／关”键；电磁炉退出故障显示状态，闪烁的“E7"熄灭，回到电磁炉只插上电源显示“——”的状态。
      从现象上看，电磁炉的风扇能受控转、停，数码管能显示故障代码，蜂鸣器能正常发出电源接通声和报警声，“开／关”键能控制电磁炉的开和关，说明供给风扇和控制系统IC的电源无故障，故障可能出在功率输出和检测部分的元件变质或损坏。拆开电磁炉面盖，目测电路板上承受高电压、大电流的元件，电容、大体积电阻等元件无变色、鼓胀的现象，主板和按键板上也没有油迹，用万用表检测面板上的按键，用手按压，通、断情况很好，无漏电现象。检测炉面温控热敏电阻，阻值正常；IGBT管和紧贴其的热敏电阻，正常；电源进端的滤波电容和炉盘、振荡电容，正常；同步检测电路、检锅和高压保护的大体积电阻阻值与其上的色标相符。到此，电磁炉容易出故障的元件已基本查完，没找到故障线索。
    由于不知电磁炉数码管显示的故障代码含义，电磁炉故障的大致部位不能确定，给快速检修电磁炉造成困难。如果能想一种办法破译故障代码，就能基本锁定电磁炉的故障电路，提高检修效率。于是，决定用通、断电磁炉上的单元电路来破译电磁炉的故障代码。首先，把炉面温度检测的热敏电阻的插头从电路板插座上拔出，通电，按“开／关”键，看电磁炉上的故障代码最终显示什么，结果数码管显示“E2"，这下知道炉面温度单元检测电路开路后，数码管会显示“E2”的故障代码。断电，将插头插回原插座，焊下检测IGBT管温度的热敏电阻一端，再次通电，按“开／关”键，数码管显示故障代码“E7" 、振动电路板，数码管显示“E7”不变（没断开热敏电阻一端时，振动电路板，显示的故障代码会在“E7”与“E0”之间转变），说明热敏电阻参数变化或该段电路上有接触不良的地方。断电，用电烙铁靠近热敏电阻的引脚加温，万用表检测热敏电阻阻值，完全正常。沿着IGBT管温度检测热敏电阻在电路板上的电路连接走向，终于找到通往面板键的插座处有一裂纹，将其焊好，并将IGBT管温度检测热敏电阻的一端在电路板上复位焊好，通电试机，数码管显示故障代码“E0”，再不显示“E7”，说明显示“E7”的故障代码是IGBT管的温度检测单元电路出了故障。看到电磁炉的故障代码在开机后再没从“P8”→“E0” →“E7”之间跳变，稳在了“E0”上，终于松了口气，并为成功地试探出用“通、断”法破译电磁炉的故障代码而兴奋。下面检修乘胜追击，用“通、断”法破译故障代码“E0"。

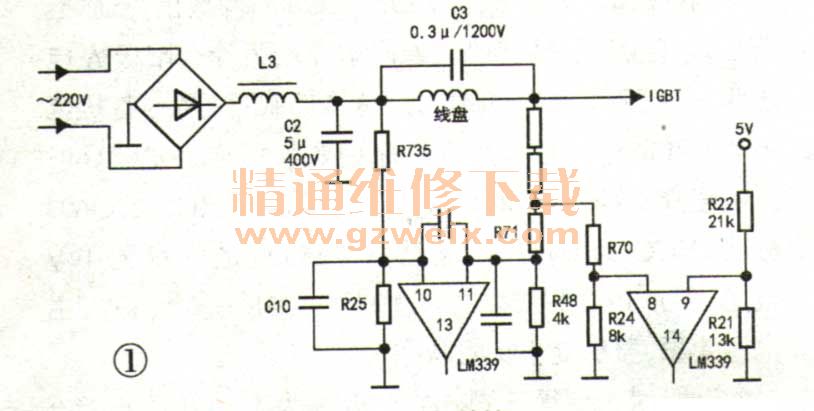

    再次断电，焊开易出故障的同步检测电路上的大功率电阻R735一脚，看看数码管上的故障代码有无变化。通电试机，显示的故障代码“E0”不变，难道是此段单元电路出了故障？断开电源，依照电路板上的实际电路画出有关电路见图1，进行具体分析（由于电路板上很多元件标号看不清，一些元件可能标号不准）。

    焊开的R735，其下端与并联的R25、C10的上端相接，R25、C10的下端接地，R735与R25、C10串联后的分压点接入LM339的⑩脚，振荡线圈线盘的出端接两只串联的大功率电阻，然后再和小体积的R71、R48串联接地，在R71与R48的结点分压接入LM339的⑪脚。由于大体积电阻的色标容易看清，经过进一步检测阻值正常，而小体积电阻的色标不易看清，阻值难以判断对错，决定给电磁炉通电，检测LM339引出脚上的电压来判断。于是，将R735的下端脚焊回原位，通电试机，测LM339的⑩脚电压为62V ，⑪脚电压为3.4V 、③脚电压18V，正常。显然，LM339⑩脚的电压不对，太高了。对照图1电路分析，怀疑与R735串联的小体积电阻R25的阻值变大或开路。再次断电，焊下R25，用MF-47型万用表的R×10k挡检测，阻值为无穷大。
    62V电压加在LM339的⑩脚，LM339难遥烧坏命运，为了不留隐患，换掉LM339、但电阻R25已开路，不知其阻值大小，决定在R735下端与LM339⑩脚的结点与地之间串联一只10kΩ的电位器来代替R25，通过调节电位器的阻值变化来调节LM339⑩脚的电压，直到电磁炉能正常工作，再将其阻值固定。电位器焊好后，通电试机，缓慢调节电位器，发现电位器的阻值调到8.5kΩ时，电磁炉加热工作正常。把电磁炉断电，焊下10kΩ电位器，用8.5kΩ的固定电阻代替。再次通电试机，电磁炉的所有功能恢复正常。
    小结：电磁炉型号多，每个品牌电磁炉的故障代码不一定相同，修理师傅不可能获得所有电磁炉故障代码的资料，若在检修中碰到不知含义的故障代码，用“通、断”法来接通与断开电磁炉的单元电路，是快速破译故障代码的好方法。实践证明，“通、断”法不仅对破译电磁炉的故障代码有效，而且对空调、电视、洗衣机、热水器、电饭煲、电压力锅等电器的故障代码的破译都有效。我用此法修理电器尝到了“甜”头，愿同行学会“通断”法破译电器故障代码创收。
