三、冷风扇的控制电路

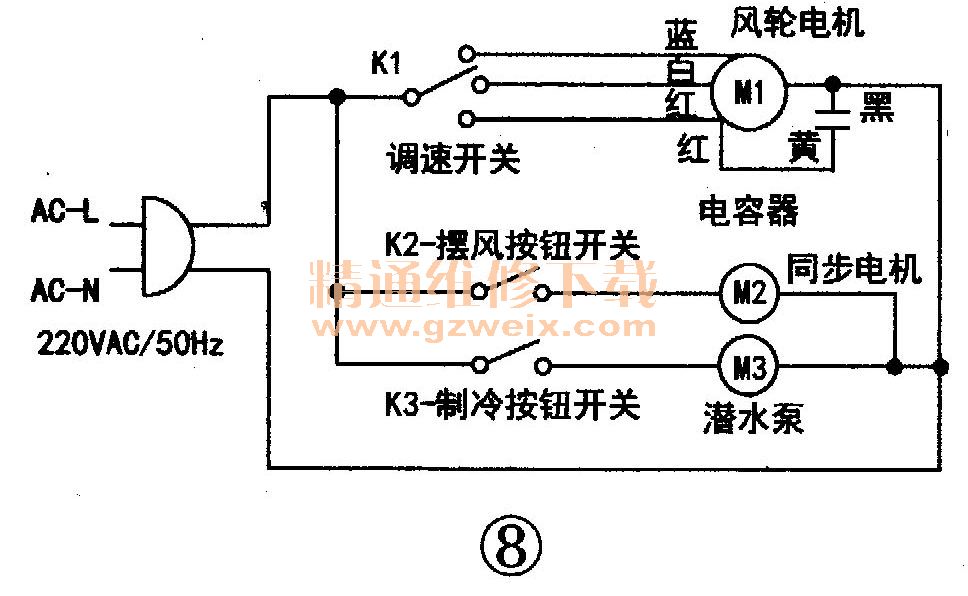

    冷风扇的操作控制方式有两种：一种是机械式，另一种是微电脑控制式。图8为一般机械式冷风扇的控制电路，图中K1、K2、K3分别是调速开关、摆风开关、制冷开关。M1是风轮电动机，采用抽头方式调速。可分为高、中、低三挡风速。M2是摆叶驱动电动机，为罩极式永磁同步电动机。M3是潜水泵电动机。

    四、冷风扇常见故障维修
      1．无风
    检修这类故障时可先仔细听风轮电机有无嗡嗡声发出，有以下两种情况：
    （1）电动机无“嗡嗡”声
    1）电源线折断，插头损坏，有关电器元器件连接线松脱。用万用表电阻挡测量电源插头与有关接线头子之间的电阻，如果电阻值为零，即为通路完好；如果电阻值为无穷大，则表明电源线和连接线断路。
    2）调速开关失灵。调速开关触点弹簧片弹性不足造成接触片上、下触点接触不良，可用尖嘴钳将上触片稍向下弯，但要弯得恰到好处，以使常开时上下触点能分离，常闭时触点能接触为好。触点表面有发黑的氧化层，可用细砂纸或橡皮擦轻轻擦去，使触点的金属表面裸露出来。
    （2）电动机有“嗡嗡”声
    造成这种故障的原因有两种：一种是用手拨动风轮时转动正常，但接通电源后不转，并伴有交流声，说明冷风扇的机械传动和转动部分基本正常，故障原因一般为电动机定子绕组有断路或短路，电容器失效等；另一种是接上电源后，用手拨动风轮时，手感转动不灵活，沉重，有阻滞现象，并伴有较大的交流电磁声，故障原因主要为电源电压过低，轴承磨损或缺油，定子与转子相擦，电动机定子副绕组断路，轴承夹失效等。
    1）首先用万用表交流电压挡检查市电电压。
    2）用直观法检查，看看有无明显的机件损坏，如风轮是否变形与外壳相碰。如果风轮变形而使风轮转动受阻，可将风轮拆下来，对变形部位进行整形，直至修复到原来形状，然后重新组装，以风轮与外壳不相碰为宜。
    习在断电状态下，用手转动转子轴，如手有半轻半重的感觉，这时首先检查定、转子气隙中是否有异物阻塞。如果转子与定子之间气隙内有异物阻塞，应拆开电动机清除异物，使转子转动时无阻滞现象。如无异物，则应检查转子轴是否变形弯曲。对于转子轴变形弯曲，可以进行校正，也可整体更换电动机。
    4）在通电状态下，用手转动转子轴，如手有沉重的感觉，这时拆开电动机检查，查看含油轴承是否缺油而严重磨损。如果轴承磨损，只要拆下端盖中的含油轴承，换上新的轴承，即可消除故障。安装轴承后，应注入适量润滑油。
    5）检查轴承夹是否失效。安装新轴承夹时，要使轴承在轴承夹合适的弹簧力作用下，保持有5°左右的摆动量，以适应装配时“自动调心”的需要，但是轴承绝对不能转动。
    6）电容器长期工作在高电压状态下，若发生电容器“鼓肚”，即表明电容器失效，应换用新的同规格电容器（1.2μF±5% 500V）。

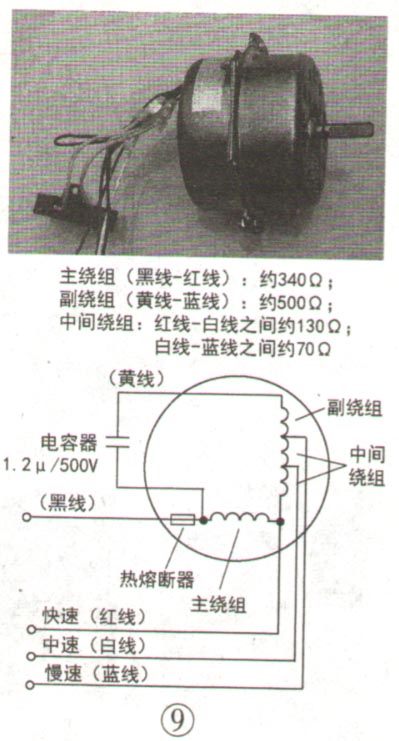

    7）风轮电机定子绕组断路或者短路是电动机的易发故障之一。用万用表检查绕组直流电阻的大小、通断情况，判断电机是否损坏，如图9所示。

    2.不制冷不降温
  不制冷不降温的可能原因及相应措施如下：
    （1）水箱中无水。给水箱中加入适量清水。
    （2）水管弯折、断裂，接头脱落。将弯折部位处理平直，水管断裂的需更换，水管接头脱落的重新插好并捆扎好。
    （3）潜水泵过滤罩堵塞。拆下潜水泵固定螺丝，将潜水泵提出水面，检查过滤罩是否堵塞，如果堵塞，清除罩堵物即可排除故障。
    （4）潜水泵损坏。用万用表电阻挡测量潜水泵两引线间电阻值判断其是否损坏，正常潜水泵电阻值约为3.7kΩ。若测量值过大或过小，均说明潜水泵损坏，应更换同规格潜水泵。

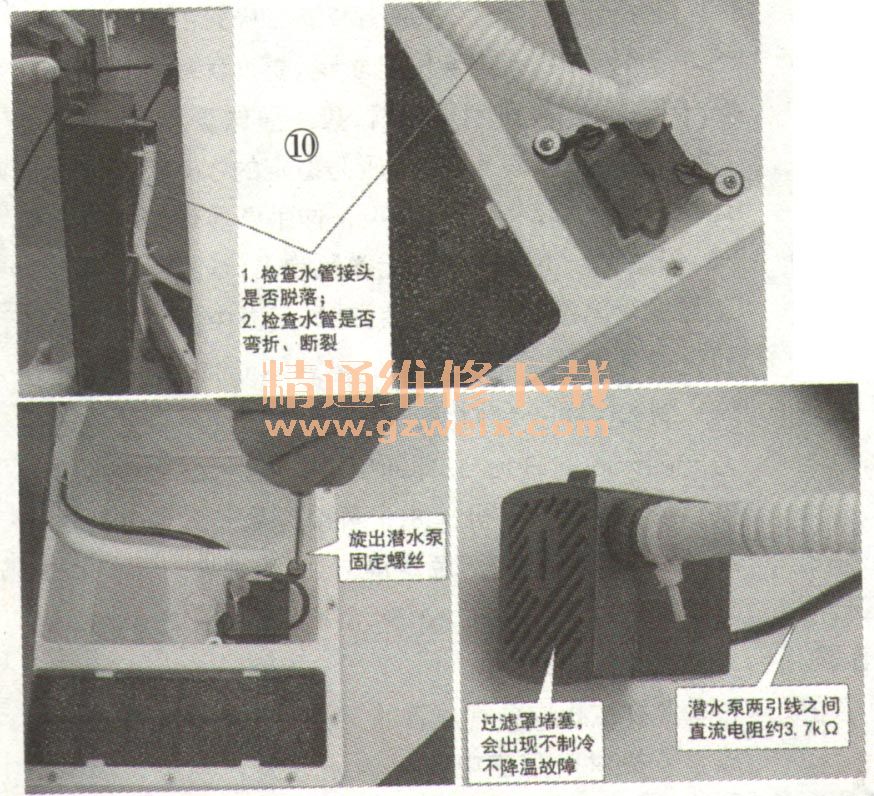

    不制冷不降温故障的检查方法如图10所示。

    3.不改变风向
    不改变风向故障的可能原因及相应措施如下：（1）摆风电动机连接线断。检查连接线，将断头接好。
    （2）摆风开关损坏。更换开关。
    （3）摆动送风装置机械故障，如偏心轮、连杆、横摆叶等变形、破损以及卡阻等。
    （4）摆动同步电动机损坏。更换同步电动机。冷风扇中，摆动电动机采用罩极式永磁同步电动机。
    4．噪声大
    冷风扇产生噪声大的原因及相应措施如下：
    （1）冷风扇的机械噪声
    1）机内有杂物；2）由于装配等原因造成的运动部件与其他静止部件相擦而形成的噪声，如风轮电机没安装正，风轮轴与电机轴不在同一轴线上等；3）由于装配不良或连接件松动，整机在运转过程中形成相对位移和振动而产生的噪声；4）由于风轮破损或动平衡较差导致整机振动从而产生噪声；5）由于风轮高速旋转产生振动，其振动频率与整机或某一部分的固有频率相同从而形成共振，产生共振噪声。
    对于第一种情况，取下过滤网、蒸发器，取出机内杂物即可解决；对于第二种情况，应重新装配有关器件，使运动部件与其他静止部件不相擦；对于第三种情况，重新装配有关器件，将松动的连接件安装紧固；对于第四种情况，则需更换破损的风轮或校正动平衡；对于第五种情况，可更换电机或在电机安装方面考虑柔性连接，增加减振圈。
    （2）冷风扇的电机噪声
    电机是冷风扇的重要组成部分，是冷风扇的动力之源，也是使整机产生噪声的重要因素之一。一是更换电机，二是在电机安装方面可以考虑柔性连接，增加减振圈等方法减小电动机噪声。
    （3）冷风扇的风道噪声风道噪声主要表现为叶片噪声，叶片绕轴旋转时，风机叶片相对于气流运动，迎风侧和背风侧所受压力不同。在旋转叶轮的叶片通道出风口处的气流压力与气流速度都有很大变化，旋转的叶片掠过较窄的蜗舌处，就会出现周期性的压力和速度脉动，从而产生噪声。
    （4）冷风扇的水流噪声
    冷风扇需要靠水的循环进行降温，内部均有水循环系统，若水循环系统设计不合理、水流落差较大、水流分布不均匀，均会产生水流噪声。这类噪声主要从优化水流循环系统着手，减小水流落差，对水流进行合理分配，均可对水流噪声进行有效抑制。
