海尔C21-B系列电磁炉电路简析与常见故障检修
来源:家电维修  作者:佚名  2017-05-18 11:29:39

    故障现象2:开机后检锅不成功,数码管显示“____”,并闪烁
    分析故障:检锅时,U4输出控制信号,让IGBT管每3、导通一次,如果炉面上有锅,且电路无异常,此时通过康铜丝幻1的电流较大(约10A),电流取样电路将此电流转换成直流电压送给U4的13脚,U4据此判断炉面上放有锅。若U4的13脚未收到此电压,或收到的电压幅度不够,则U4判断炉面上无锅,重复3次检锅后,若仍未检测到锅,则机器回到待机状态,数码管显示“____”,并闪烁。
    实修此故障时,先检查RJ1及电流取样电路,然后检查同步电路中的1W精密电阻R18-R21,再检查驱动电路中的Q3~Q5、D10等元件,最后代换U4。

    故障现象3:开机后,加热功率可调且显示正常,但不加热。
    分析检修:加热功率可调且显示正常,这说明开关电源及MCU控制电路基本正常,故障原因通常是U4的⑨脚检测到错误的电压信号,或者U4的皿脚内部IO口损坏,误以为IGBT管的温度已达到了保护温度,电磁炉进入保护状态,从而出现有功率显示而无功率输出的现象。实修时,先检测或代换RT 1,然后检查R、26、C5,最后代换U4。

    故障现象4:加热功率调节异常(面板显示的功率与实际功率不符)
    分析检修:若功率调不小(俗称“火力大”),其原因通常是线盘与陶瓷面板的距离太近,这时可增加垫片,使两者距离合适;若功率调不大(火力小),其原因一是线盘与陶瓷面板的距离太远,这时可减少垫片;二是功率调节电位器VR(500Ω)损坏。
    在调节线盘与陶瓷面板的距离时,建议串入功率表或电流表,边调节边观察仪表读数,直至面板显示的功率与实际功率基本一致。

    故障现象5:保险管熔断
    分析检修:此故障俗称爆机,损坏的元件除保险管外,通常还有IGBT管击穿、全桥BG1短路,甚至还有IGBT管驱动电路中某元件损坏,或者CPU的IO端口损坏等。实修时,可先将数字万用表置于二极管挡,用红、黑表笔分别接IGBT管的G、e极(IGBT管两侧的引脚),若万用表中的蜂鸣器鸣叫,则说明IGBT管已损坏;否则,说明IGB丁管正常:对于全桥的检查,同样用二极管挡,将红表笔接全桥一极,黑表笔分别接AC两脚,若万用表读数均在0.4~0.8之间,则表明全桥正常;否则,表明全桥已损坏。

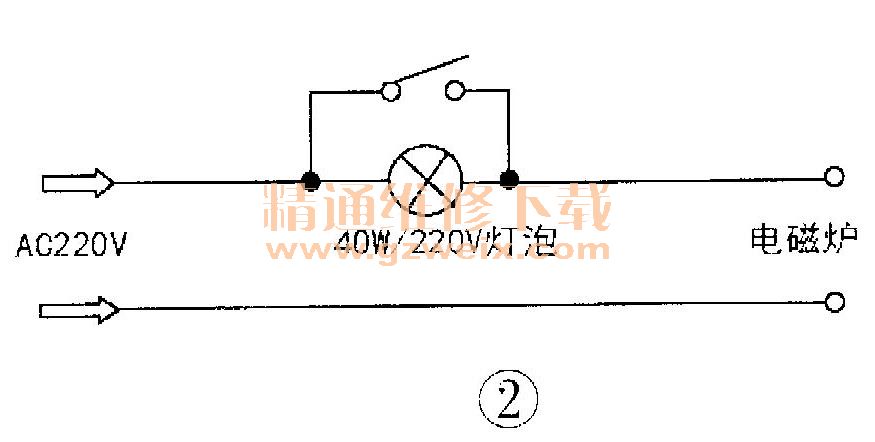

    接下来检查滤波电容C13与谐振电容C14,+18V供电电压以及IGBT管驱动电路。更换损坏元件后试机,为防止再爆机,可在电磁炉的电源输入端(或在保险管处)串入一只40W/220V灯泡,进行限流,如图2所示。

    先断开开关K,然后上电,正常时,电磁炉中的蜂鸣器发出一声“嘀”音,但灯泡不会闪亮,更不会长亮;按开机键后(即进入加热状态),灯泡会有规律地间歇闪亮。只有灯泡的状态符合上述特点后,才能闭合开关K试机。
    若上电后灯泡就亮,则说明电磁炉的高压回路有短路现象,重点检查整流滤波及谐振回路。若上电时正常,但开机后灯泡长亮,则说明IGBT管驱动电路或振荡电路有故障。


上一页  [1] [2]
