近日接修多台F305P-00型电源，其故障现象均是主电源不工作，该电源被广泛应用于戴尔760系列台式电脑上，实绘电路见图1所示。
其中一主电源采用PFC/PWM交错式工作芯片SG6932DZ，副电源采用62841开关电源芯片，主电源唤醒、过／欠压、过流等保护则采用SG6520A芯片，电源最大输出功率为305W。
说明：图1中括号外、内电压值为脱机空载状态下主副电源（短接绿黑线）、副电源（断开绿黑线）分别工作时，用500型万用表直流电压挡测得的。另外，贴片电容无参数标示，贴片电阻阻值未经换算。
一、工作过程
1.输入整流滤波电路
市电经X、Y电容CM -CX4、CY1、CY2、电感L1、L2等组成的EMI滤波电路后，再经整流堆BD 1（GBU606）整流、热敏电阻TH1（SCK208R0 ）浪涌限流，在滤波电解电容C36 （220μFM00V）两端产生约260V的直流电压。在主电源工作时，此电压又升为约350V，同时双向可控硅TAC 1（BTB08 -600TW）因开关变压器T1②-③绕组有交变电压而触发导通，TH1被A2、A1极短接，浪涌限制解除，TH 1不产生功耗。
2．副电源工作原理
副电源主要向计算机主板提供＋5VSB电源做待机和电源唤醒之用。该电源只要一通入市电，就有＋5VSB电压输出，同时还提供＋14V电源供主电源芯片SG6932DZ使用。

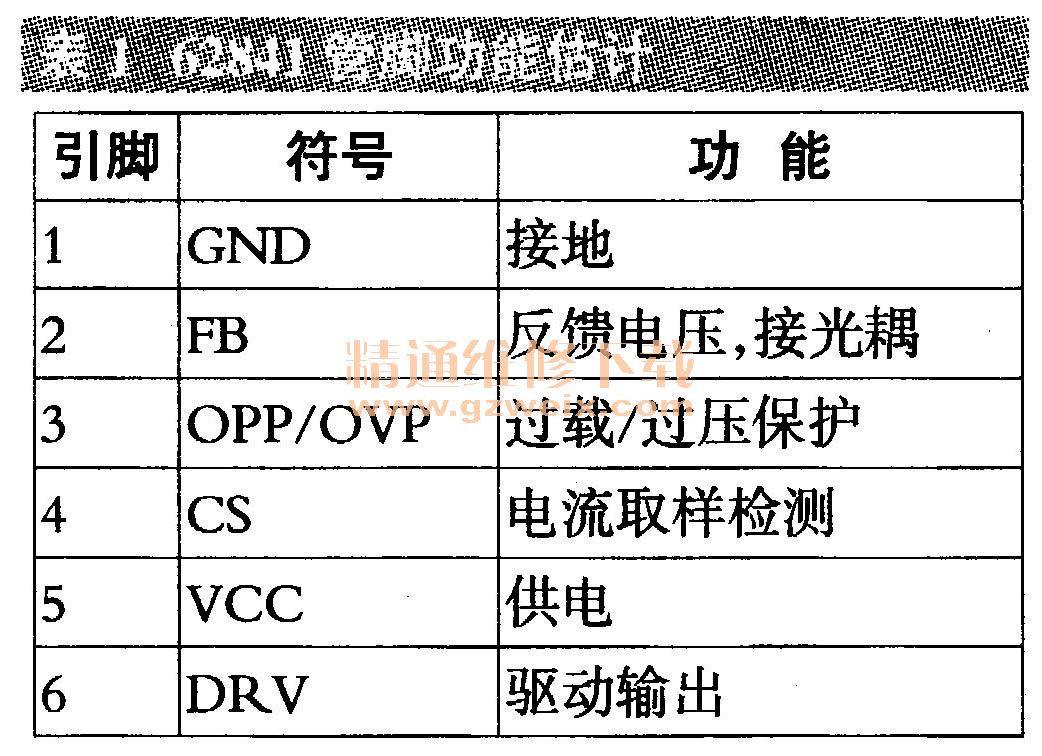

副电源由开关电源芯片IC7（62841）、开关变压器T2及光耦IC10、IC9、IC3 （EL817）等组成。IC7为贴片元件，只有米粒大小，无法找到其技术资料，根据外围电路，估计功能与安森美公司的NCP1251相同或相近，管脚功能见表1。
通电后，C36上的约DC260V电压（主电源工作后约350V）一路经开关变压器T2①-②初级绕组加至功率MOs管Q7 （PQPF3N80C）漏极，一路经启动电阻R22～R24 （6653）给电容C29 （4.7μF/50V）充电，当C29上电压达到IC7的启动电压时，IC7从其⑥脚输出PWM脉冲至Q7的栅极，Q7开始导通与截止。T2初级绕组产生交变电流，同时，次级④、③绕组产生的感应电压经D5 （PR1004）、C28 （22μF/50V）整流滤波后，一路经D6 （A2）隔离后给IC7供电，一路经三极管Q1。（PN2907A）、IC 10控制后，给IC1（SG6932DZ ）12脚供电；次级⑥、⑤绕组产生的感应电压经D27（MBRF101 OCT）、C44（2200μF/50V）、L3等整流滤波后，产生＋5VSTANDBY （＋5VS ）电压，给电源管理芯片IC8（SG6520A）及电脑主板供电。
（1）稳压控制
稳压控制由IC7②脚、IC3、精密稳压器IC6 （LM431）、取样分压电阻R108、R99（1002）等组成。当因某种原因导致十5V输出电压升高时，升高的直流电压经采样电阻分压后，将使IC6 R端电压升高、K端电压下降，IC3①、②脚内部的发光二极管发光强度加大，③、④脚内部的光敏三极管导通程度加深，内阻变小，IC7②脚电压下降，⑥脚输出的脉冲占空比减小，从而降低次级绕组输出电压，使输出的直流电压稳定在＋5V，达到稳压目的。反之亦然。
（2）过流保护
当发生过载、短路等异常情况时，过流检测电阻R34（0.82Ω/1W ）压降增大，反馈到IC7④脚电压升高，当此脚电压达到设定值时，保护电路动作，停止输出。
（3）过压保护
当＋5V输出电压异常升高时，稳压管ZD 1（WA）击穿导通，IC9内部的发光二极管、光敏三极管随之导通，从而使带阻三极管Q11（NC）也导通，IC7②脚电压被拉底，芯片停止工作。
（4）主电源供电控制
当电源监控芯片IC8（SG6520A ）③脚输出低电平时，三极管Q9 （PN2907A）导通，IC 10内部的发光二极管、光敏三极管随之导通，Q10导通，D5、C28整流滤波后的电压，经Q10的e、c极加到IC1 12脚，IC1得电工作，反之，则不工作。
3．主电源工作原理

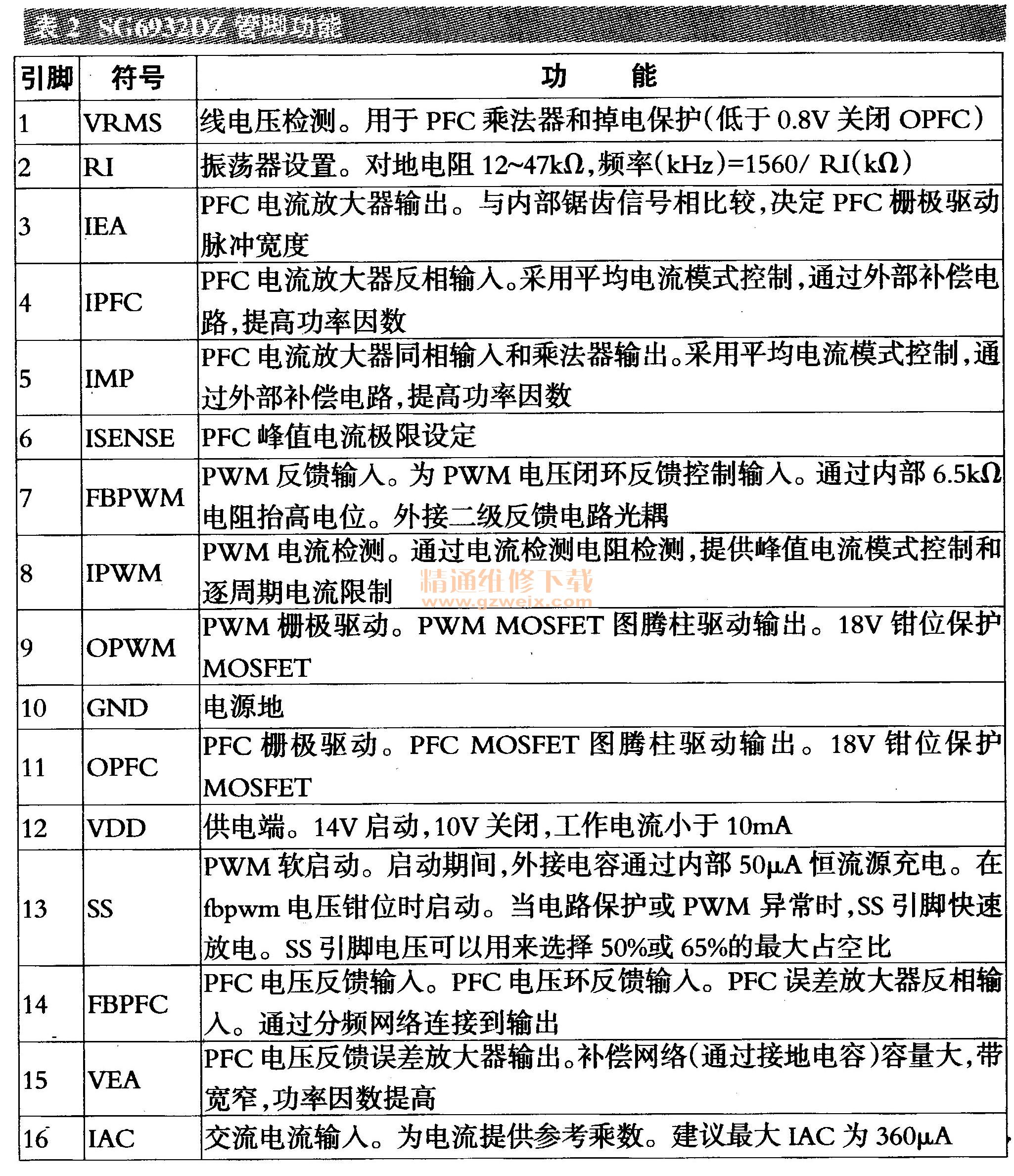

主电源主要产生＋3.3V、＋5V、＋12V、-12V电源给计算机主板使用，该电源采用了PFC／正激PWM控制器SG6932DZ，由boost功率因数校正转换器与双管正激式脉宽调控转换器组成，具有多种保护与补偿功能。如：SG6932DZ交错式PFC和PWM开关、低工作电流、新型开关充电乘法器一除法器、多矢量控制改进PFC输出瞬态响应、平均电流模式修整输入电流、PFC过欠压保护、PFC和PWM反馈开环保护、逐周期电流限制PFC/PWM、PWM斜坡补偿、可选择50％或65%PWM最大占空比、掉电保护、顺序控制和电源软启动。其内部功能框图见图2所示，管脚功能见表2。
