无线遥控插座是在插座内制作无线电控制电路，受控于配套的遥控发射器，以实现电器的远距离开／关控制。此类无线遥控插座的品牌和生产厂家较多，但其原理和构成相似，现以BS-2型无线遥控插座为例，简介其工作原理及故障检修。

    一、工作原理

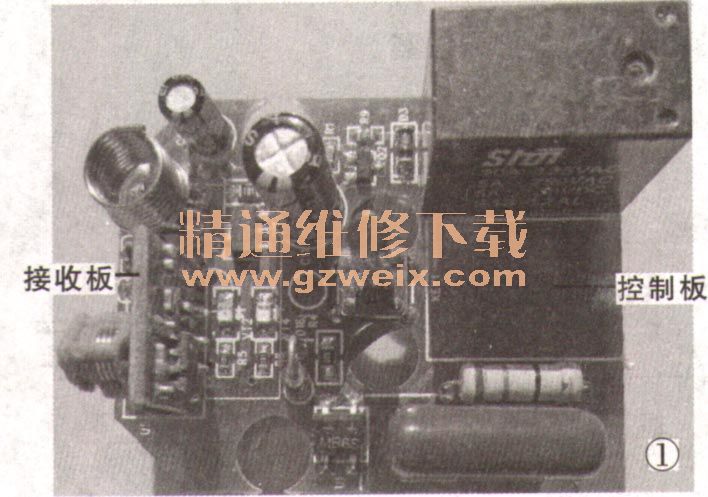

    BS-2型无线遥控插座由无线电信号接收板和控制板构成，如图1所示，体积较小的为无线电信号接收板，通过电源端（VCC）、地端（GND）、信号输出端（OUT）与控制板连接。该无线遥控插座主要由供电、无线电信号接收、解调与控制等电路构成，如图2所示。



    上电后，220V交流电经C8降压，U1（MB6S）整流，C11滤波、D16稳压后得到12V直流电压，一路供给由Q2和继电器J组成的控制执行电路，另一路经IC2（78L05）稳压为5V，为无线电信号接收、解调电路供电。当按下遥控器上的控制按键时，遥控器所发射的无线电信号被接收电路接收，此时红色贴片发光二极管VT2闪烁，无线电信号经IC3解调出控制信号，驱动由开关管Q和继电器J组成的控制执行电路。蓝色贴片发光二极管VT4用于指示继电器J的工作状态，当继电器常开触点吸合时，VT4发光；当继电器常开触点释放时，VT4熄灭。KEY1是用于设置无线遥控插座开关状态的轻触按键，可设置为遥控开或关状态，也可临时按动KEY1使插座开关接通或断开。无线电信号接收芯片及解调芯片IC3采用双列8脚贴片封装，表面无丝印，不知其型号。

    二、故障检修
    该遥控插座主要故障是插座无输出电压。检修时先观察VT2、VT4发光情况，并检测关键点电压，以确定故障范围。当按动遥控器按键时，若VT2不闪烁，说明无线电信号接收、解调电路未工作，应查IC2输出端①脚电压是否正常，如输出5V电压正常，应检查无线电信号接收及解调IC外围元件。如IC2①脚无输出电压，但③脚输入电压正常，则是78L05损坏；如IC2③脚无输入电压，应对限流电阻R11及前面的供电电路进行检查。
    当按动遥控器按键时。若VT2闪烁，但继电器不动作，说明控制执行电路有故障。若测得C11两端有12V电压，且在遥控操作时，Q2基极有0.7V电压，这时应检查继电器J及R9 、Q2。如已接收到控制信号，VT4闪烁，且能听到继电器衔铁颤抖发出的机械噪音，这说明继电器不能可靠吸合，应重点检查C8容量是否正常。
    值得注意的是，不可随意调整接收板上的可调电感，因该电感与接收频率有关，改动后可能接收不到遥控器发出的控制信号。
