LED吸顶灯恒流控制电路故障检修两例
来源:本站整理  作者:佚名  2016-05-27 09:21:28

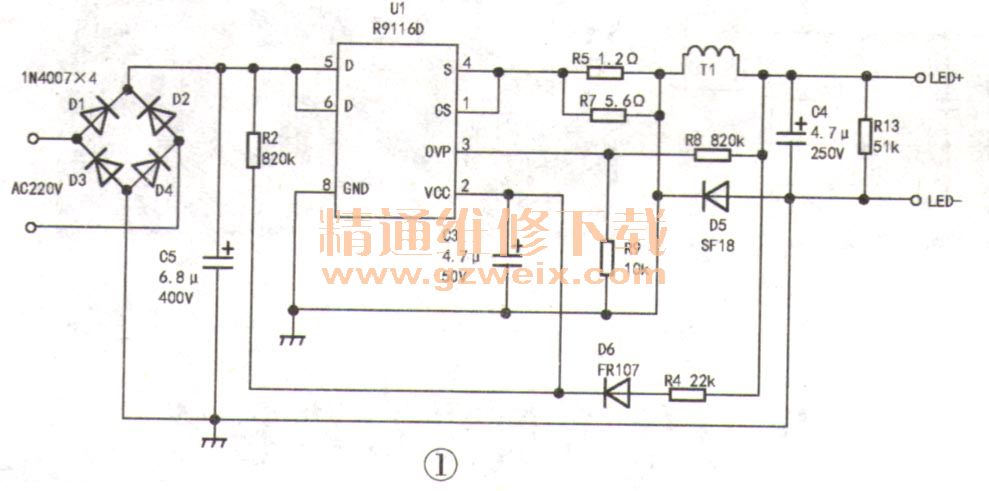

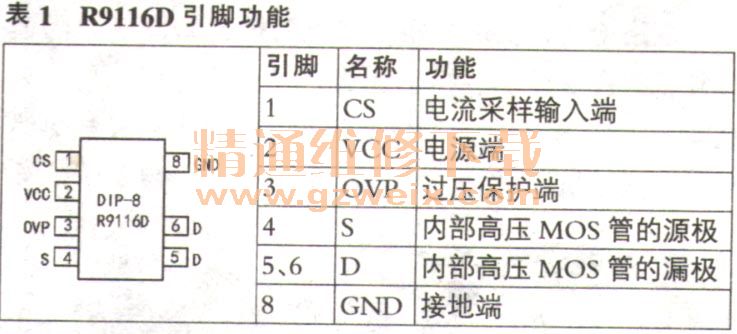

    一款8W LED吸顶灯的恒流控制电路如图1所示。R9116D是一块专用于LED非隔离降压型恒流驱动集成电路,其引脚功能见表1。



    恒流源的工作过程是:220V交流电经桥式整流、电容C5滤波后得到约310V的直流电压,一路直接加到R9116D(U1)的⑤、⑥脚(内部MOS恒流开关管的漏极),另一路经电阻R2降压加到U1的②脚,作为IC的启动电源。启动后,U1的工作电压由R4、D6供给。U1的④脚输出LED驱动电压。电阻R5、R7并联后的总阻值决定恒流源的输出电流大小,电阻R8、R9所得分压加到U1的③脚,进行过压检测。
    故障现象1:LED吸顶灯不亮。
    分析检修:接通AC220V电源,测得C4两端电压为0V(测量时人体不得触及灯与恒流源电路的任何部分,以防触电),判定恒流控制电路有故障。断电一段时间后,测得C5两端的电阻非常大,C4两端也有较大电阻,这说明恒流源的输入、输出与U1基本正常,故障部位可能在U1的外围器件上。从电路的工作原理可知,如果R2断路,U1将无法启动,LED灯不亮。拆下R2检测,其阻值为无穷大,用两只510kΩ电阻串联代替R2后,故障排除。
    故障现象2:LED灯时亮时灭。
    分析检修:该故障的原因有两种,一是R4或D6损坏,U1得不到正常的工作电压,反复启动:二是负载异常,保护电路动作,造成LED灯周期性亮灭。先检查R4、D6,发现R4阻值为127kΩ,远大于正常值22kΩ,
    换用20kΩ电阻后,LED正常发光。提示:该电路所用电阻均为1/4W碳膜电阻,稳定性与可靠性均较差,建议换用金属膜电阻。集成块R9116D具有过流、过压、温度保护等功能,损坏的可能性较小。
