二、故障检修
故障现象：主电源不工作。
检修过程：取下电源盒，空载通电测ATX 24脚插座中的⑨脚（紫线）、16脚（绿线）对黑线电压分别为＋4.9V、＋4.8V，此时按住盒上S1轻触按键（相当于绿、黑线短接），风扇不转，主电源各路无输出电压。怀疑电源有空载保护，试挂接一硬盘并通电，之后再按S1键，风扇仍不转动，确认电源有问题。打开电源盒，发现－12V输出线路板周围已发黄变黑，±12V假负载电阻R73（80Ω/2W）、R75（68Ω/2W）因发热量大色环已变色，阻值无法辨认，实测电阻约为80Ω、66Ω，通过比对，确认电阻未坏，滤波电解电容C51（470μF/25V）微鼓包，实测容量约为32μF，已坏，将其换新，再测风扇控制电路，又发现贴片稳压管ZD2（WDWO）开路，ZD2稳压值不详，通过测试好机器得知其稳压值约8.4V，现用2CW6B代替。考虑到±12V部分输出线及温度检测电阻RT（TTC 103）引线根部因假负载电阻过热已发黑变硬，现将R73、R75改为5W以上电阻，同时将变硬的部分输出线用热缩管套上，之后通电测主电源各路均有正常输出，电阻发热量明显减小。复原后电脑运行稳定，故障排除。
此故障为假负载电阻R73、R75发热量大，引起－12V滤波电容C51性能变差，最终导致电源实施欠压保护。后检查数只此型号电源，发现均是－12V输出端线路板发黄变黑，C51鼓包，将其换新并将R73、R75改为大功率电阻后，电源恢复正常。

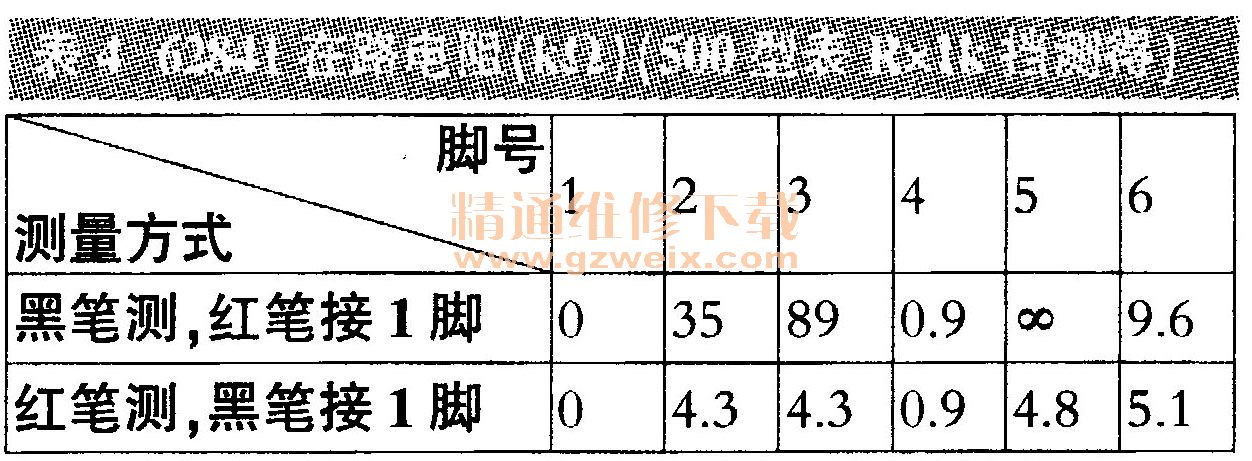

芯片62841、SG6932DZ 1.SG6520A各脚电阻值分别见表4、表5、表6。
注：在脱机检修时，因副电源无假负载，450V电解电容C36上的高压泄放得很慢，要格外小心，如要将高压快速泄放掉，可以按住S1约10秒或接一假负载。
另外，同属于F305P-00电源还有两款，一款是不含功率因数校正电路，电路无可比性，一款是将有源功率因数校正电路与主副电源集中在一块线路板上，电路原理大同小异。
