GUK-82路灯光控开关,自动开关不工作
来源:本站整理  作者:佚名  2015-12-12 10:59:30

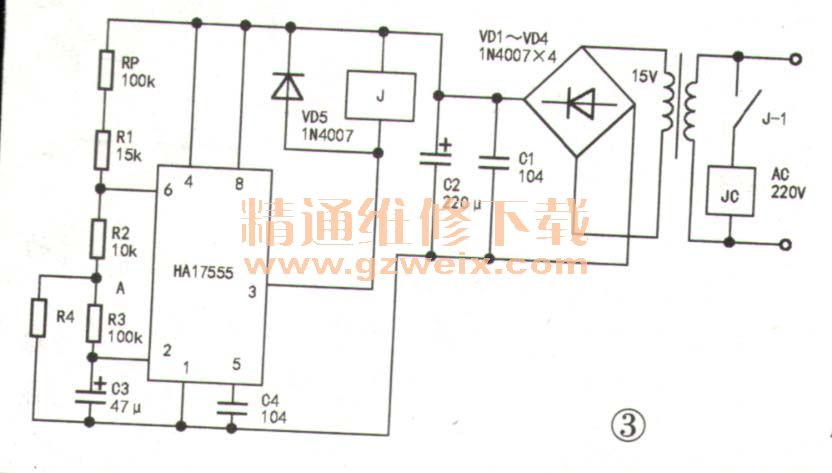

      分析检修:该故障一般发生在光控电路及相关部位。该路灯光控工作原理为:AC220V市电经变压器局压和D1~D4整流,C1、C2滤波后为电路供电(如图3所示)。时基电路HA17555接成电压比较器,是双稳鑫工作方式的一种变通运用。当夜幕降临时,光照度逐渐减弱,光敏电阻R4的阻值逐渐增大,A点电位随R4的增大而升高,C3充电电压升高,当②脚电位大于1/3VDD、⑥脚电位大于2/3VDD时,③脚输出低电位驭动继电器J吸合,其常开触电闭合使接触器JC吸合,路灯被点亮。当光照度的波动引起A点电压波动时,C3两端电压不会突变,因此②脚电压不会突变为<1/3VDD, IC的③脚保持为低电平:当黎明来临时,光照度增强,光敏电阻R4的阻值减小,A点电压随R4阻值的减小而减小,IC的②脚电压随R4的减小而下降到<1/3VDD、⑥脚电位仍大于2/3VDD时,IC的③脚由低电位变为高电位,继电器J释放,Jc也释放,路灯熄灭。

      同理,由于R3、C3的延时作用,对于白天暂时无光干扰,因②脚电位不会突变至>1/3VDD,而使③脚保持高电平,提高了抗干扰能力,不致引起灯具频闪。电路中C4可提高可靠性,不可省略。调节电位器RP可调节闭启路灯的光照度。
      根据上述分析,当自动开关不能工作时,重点检查接触器Jc是否损坏,如损坏可用一只CJ20型接触器代换。其次是检查光敏电阻是否失效,可用万用表测量光敏电阻的亮阻和暗阻是否符合要求。该开关经检查为光敏电阻R4不良,更换后,故障排除。
