HD-02型自动灯开关,人离后灯不灭
来源:本站整理  作者:佚名  2015-12-18 09:54:04

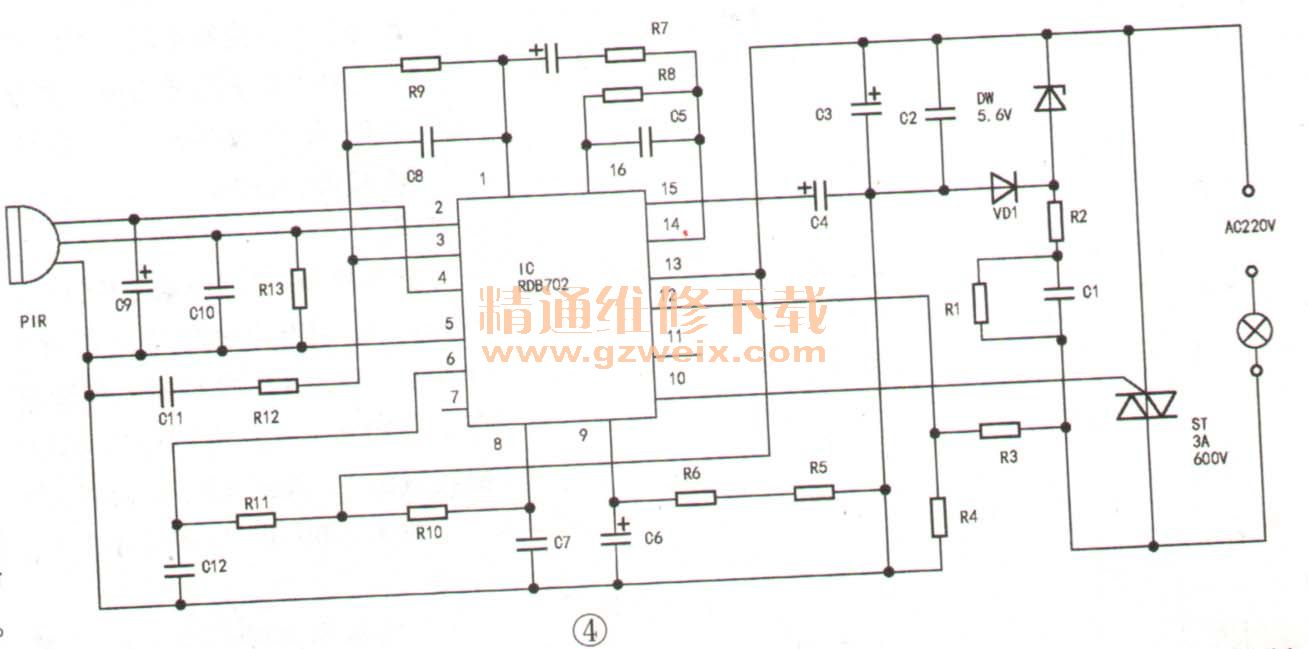

    分析检修:根据现象分析,故障可能出在延时电路(参见图4所示)。由原理可知,图4中的集成块(RD8702)的⑧脚内部是一个振荡器,它的作用有两个:一是在⑩脚和11脚有效输出时,抑制⑨脚的光控作用;二是在②脚无感应信号输入,一定时间内切断⑩脚和11脚的输出信号。如⑧脚外围的RC时间常数偏离正常值太远,切断输出信号的延时就可能无限制地加长,根据上述分析,查集成块⑧脚外围元件,发现C7内部不良,更换后,故障排除。
