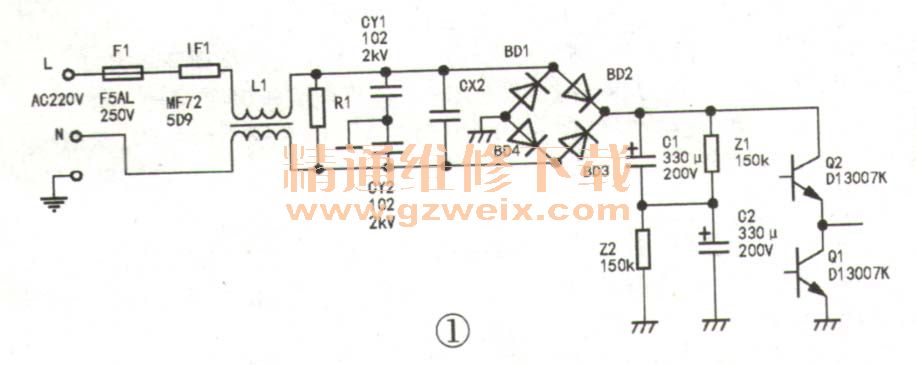

打开供应器上盖，取出电路板，直观电路板上的元件，在开关电源的高压部分电路上，发现主滤波电容C2（330μF/200V）顶部鼓包漏液（图1为局部电路图），保险管F1炸碎，主开关管Q1、Q2均炸成两瓣。用MF47型万用表在路测二极管BD1～BD4时，BD1、BD4已通路，标称Z2的电阻（150kΩ）变为无穷大。初测其他元件未见异常。因损坏元件较多，怀疑电容C1容量也有问题，拆下测量C1（330μF/200V）果然只有205μF（UT601电容表测），鼓包的C2容量竟只有1.48nF。电源主滤波电容如此大的失容，直接影响了开关电源的直流成分，这对电路元件造成的伤害是极大的，最终损坏开关管就在情理之中了，并连带损坏整流BD1、BD4和F1。拆下所有的坏元件后，对相关部位的元件进行了复查，确定无故障后，对损坏的元件进行代换。F1用5A延时保险管代换；整流桥原用的二极管为RL207（1000V、2A），代换为FR207（ 4只，1000V、2A）；原装开关管为D13007K，代换三极管为E13007－2（400V、7A、75W）；电阻Z2用1/4W的150kΩ更换；电源主滤波电容用优质330μF/250V电容更换。试通电，将唤醒蓝线与GND断路，散热风扇转了起来，测其低压输出端的＋12V、＋5V、＋3.3V稳定如新。通电近20分钟后断电，手摸开关管Q1、Q2温度正常，至此维修完毕。

    稍后对此款电源的电路作了一个全方位的探求，发现有很多元件省略未装，L1共模扼流圈未装，是用裸线连接的，CX2差模电客和R1泄放电阻均未装，只装了共模电容CY1、CY2，这就是说，这款电源的抗干扰性是较差的。而低压输出部分，无论是＋12V、＋5V还是＋3.3V电压，一般正规的电源用双电容进行滤波，确保直流成分纯净，无杂波干扰。但此款供应器的低压部分＋12V只装了一只电容C27（1000μF/16V）， C27A未装；＋5V只装了C32（1000μF/10V）， C30未装；＋3.3V只装了C29（1000μF/10V）， C9未装。为保证原电路设计质量要求，将未装的元件全部补齐。L1用的是旧品ATX电源的扼流圈，电阻R1用两只500KΩ、1/2W的电阻串联焊上，CX2用0.47μF/270V的电容。输出低压部分，C27A用1000μF/16V的电容，C30、C9均用1000μF/10V的电容，这样做就保障了直流电的输出，还它本来的面目。
    用户使用修复后的电源后，感觉效果好多了，特来电话感谢。
