故障症状：按下放音键，磁带转动正常，但扬声器无声。

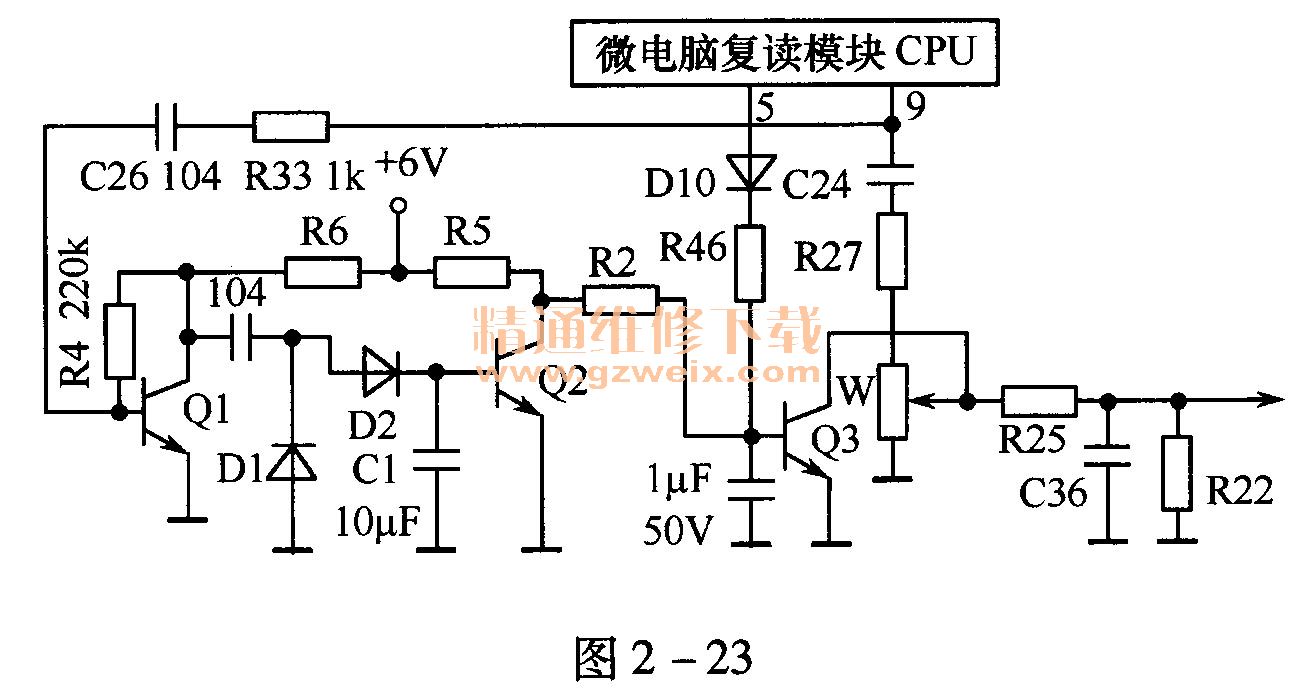

    检查与分析：根据现象分析，该故障可能发生在音量控制电路等相关部位，电路如图2-23所示。检修时，打开机盖，在放音状态将音量电位器开大，用镊子触碰IC (5)脚，喇叭有“咯咯”声，说明功率放大电路正常。再用镊子触碰音量电位器W的中心抽头，无声，该处与地之间接有一只三极管Q3的，断开Q3的。极与音量电位器中心抽头的连线，放音立即恢复正常，再用万用表测Q3的b-e结电压为0. 7V9而e极电压近于零，Q3处于导通状态，音频信号被Q3旁路，故IC(5)脚无音频输入，出现放音故障，正常情况下，在放音状态时，Q2的b极应为高电平，c极应为低电平，Q3的b极应为低电平，Q3处于截止状态。所以Q3错误导通有2种情况：一种是CPU (5)脚输出高电平使Q3导通；另一种是Q2的。极输出高电平使Q3导通。经检测CPU(5)脚输出为正常的低电平，而测Q2的。极电压为高电平，说明故障出在Q1,Q2组成的控制电路中，查R33 , C26正常，再查R4阻值为∞。

检修结果：更换R4 （220kΩ）后，故障排除。
