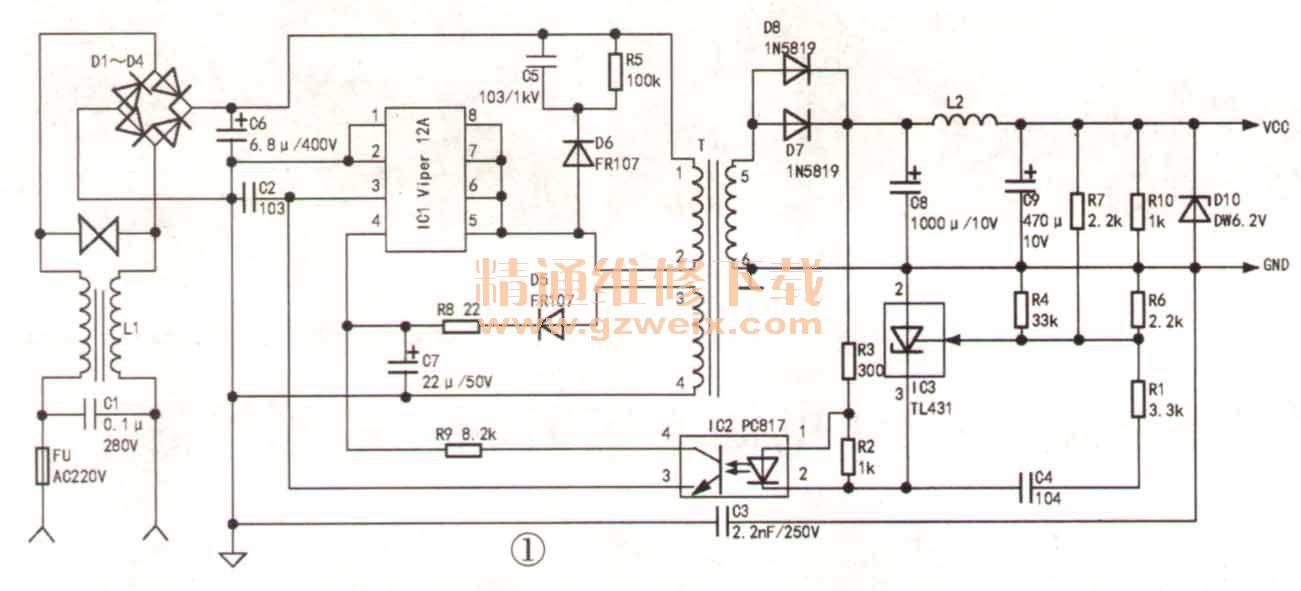

监控室一路监控视频无图像，检查发现是给视频光端接收机供电的5V/1A小型开关电源无输出。开盖观察，未发现明显故障元件。由于这种电源在模拟监控系统中使用数量庞大（每一路视频前端、终端各用1个），仅笔者所在单位就有数百个。为便于维修，笔者依据实物绘制了这种电源的电路图，如图1所示。

    这是一种以单芯片VIPer12A（IC1）为核心的小功率开关电源，IC1内部集成了高压启动电路功率管。加电测输出端无电压输出，断电后测输出端对地短路。查稳压管D10击穿。拆掉稳压管D10后上电观察，输出电压在10V-15V之间波动。由于看不清D10的型号，于是从另一个同型号工作正常的电源上拆下一只换上，加电瞬间稳压管击穿，这一现象说明电源输出电压过高。这类电源的输出电压由TL431（IC3）及取样电路决定。因IC3本身就是一只精密稳压IC，通过控制光祸IC2的导通程度将输出端的电压变化反馈到IC1。如果取样、控制电路工作正常，即使没有D10，输出电压也应该是稳定的5V。即当输出电压失控超过D10的稳压值时，D10击穿，正负极短路，从而保护后级负载。

    在路测IC3及取样、稳压控制环路各元件均正常，怀疑IC1内部电路异常，但代换IC1后，故障依旧。更换IC3后，在不装D10的情况下上电，输出电压为稳定的5V，故障排除。
