索尼BDP-S360蓝光DVD播放蓝光DVD光盘(即BD光盘)时,蓝色光盘类别指示灯(BLUE)不亮
来源:家电维修  作者:佚名  2017-07-29 08:54:40

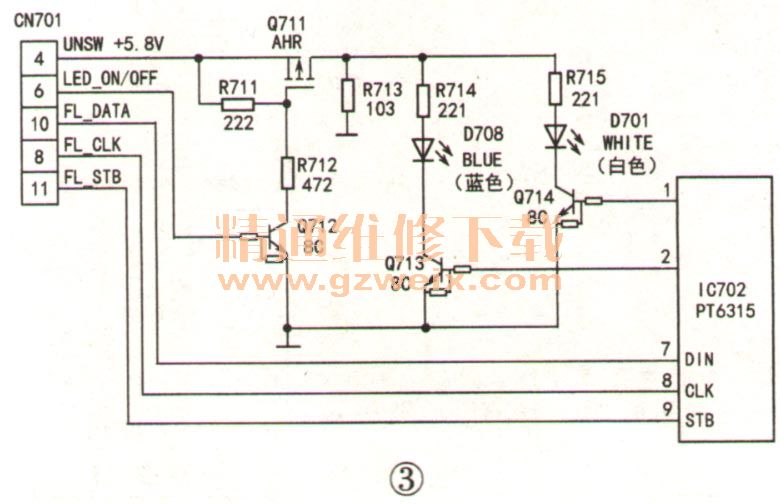

    分析检修:该机指示灯供电和控制电路如图3所示。当播放蓝光光盘时,蓝色指示灯亮;当播放DVD/CD光盘时,白色指示灯亮。主板输出的指示灯开/关控制电压经CN701的⑥脚送到Q712的基极,当指示灯设置为开启时,该控制电压为高电平(约3.3V)、Q712导通,电子开关Q711导通,输出+5.8V电压,为指示灯D708、D701供电。当播放DVD/CD光盘时,PT6315①脚输出高电平(约3.3V)、②脚输出低电平(OV)、Q714导通,Q713截止,D701发白光;当播放BD光盘时,PT6315①脚输出低电平(0V)、②脚输出高电平(约3.3V)、Q714截止,Q713导通,D708发蓝光。

    用DVD和CD碟片试机,D701能亮,说明指示灯供电电路正常。播放CD光盘时测量Q713基极电压为3.2V,集电极为0V、D708正极电压为0V,经查R714(220Ω)虚焊,补焊后故障排除。
