索尼BDP-S360蓝光DVD面板按键控制失效
来源:家电维修  作者:佚名  2017-07-30 08:54:15

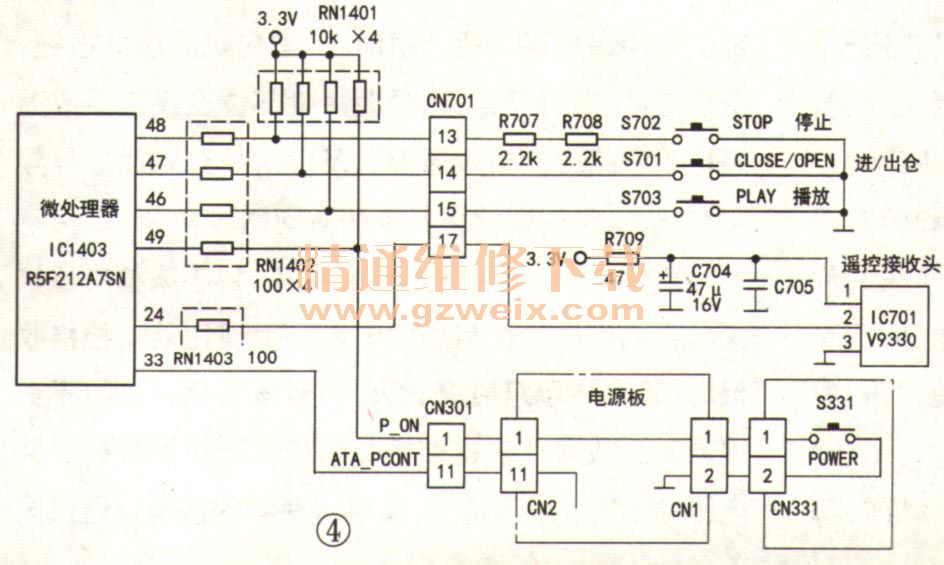

    分析检修:该机面板按键电路如图4所示,在未按下按键时,微处理器IC 1403的46~49脚均为高电平(约3.3V);当按下某一按键时,IC1403与之对应的引脚跳变为低电平(0V)。
    因本机全部按键失效,故先检查面板控制线的插头,发现与电源键相连CN301附近的印制线断裂,用导线连接后试机,故障排除。
