目前，DVD,EVD机（含移动DVD,EVD机）的解码电路多采用凌阳方案和MTK方案。其中，凌阳方案常用的主芯片是SPHE8202系列，具体型号很多，如SPHE8202D,SPHE8202R, SPHE      8202V,SPHE8202L, SPHE 8202LD, SPHE8202RQ ,SPHE 8202VGQ等，常简称为8202芯片；MTK方案常用的芯片是MTK1389系列，具体型号也很多，如MTK1389DE-DTL,MTK1389DE-RATL,MTK1389VDE-QDTL、MTK1389VDU-QDTL,MTK1389QE-LEAL,MTK1389DE-RETL,MTK1389EE-S等，常简称为1389芯片。

一、操作须知

    1．在线读／写工具简介

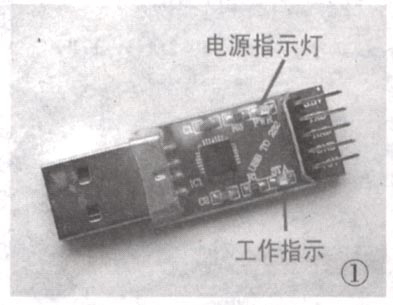

    在线读／写又称为在线编程或在线升级。凌阳方案及MTK方案的在线升级均采用串口升级方式(RXD, TXD)，与中九卫星接收机升级方式相同。在线读／写的工具（又称为写程器、编程器或升级工具）有多种，最常用的有两类，一类常称为串口升级小板，如图1所示，这类工具只具有串口升级工式，且与电脑或主板相连的接口类型单一，一般只有USB或VGA接口；二是多功能写程器，如图2所示，这类工具具有多种升级工式（通过板上的按键开关或跳线进行转换），且与电脑或主板相连的接口类型较多，如25针打印机接口、VGA接口、USB接口等。当用多功能写程器对DVD/EVD机进行在线读／写时，需将升级方式开关置于“串口”位置。

    无论采用哪种写程器，均需先在电脑上安装其对应的驱动程序，这样才能被电脑正确识别与驱动，否则不能进行下述在线读／写操作。

    2．遥控改码的操作步骤
    在日常生活中，DVD/EVD机原配遥控器丢失或损坏的情况时有发生，而市售的碟机万能遥控器对部分DVD/EVD机不起作用，或按键功能与实际功能不一致，这时可采用修改遥控代码的方法让手头的遥控器能正常控制DVD/EVD机。这里所说的“修改遥控代码”是指修改DVD/EVD机Flash存储器中的遥控代码数据，这一修改过程常简称为遥控改码，其操作主要有以下3个步骤：

    第一步是读取原机Flash存储器中的数据，通常采取在线读取的方式，读出的数据为二进制，文件后缀名为bin。为了防止与后面的文件混淆，建议将此类读出的数据以“碟机品牌＋型号＋解码芯片型号＋Flash芯片型号”为文件名存盘，如“金正DVD  -682  MT1389XE29LV800.Bin”，并建议将此文件保存于“DVD原机数据”文件夹中。

    值得一提的是，原机数据不仅可用于新配遥控器改码，还可用于同型机刷机，以便快速排除因数据错误导致的不开机、控制异常等故障。因此，平时多收集DVD/EV)K?机数据是很有必要的。

    第二步是修改遥控代码。在此步骤中，应先找到待用遥控器的遥控码，再用软件将遥控码导入到第一步所读的文件中，这时会生成一个新的二进制文件，建议将此文件以“碟机品牌＋型号＋解码芯片＋Flash芯片型号＋遥控器型号”为文件名存盘，如“金正DVD -682MT1389XE29LV800众合DR-3033.bin"，并将此文件保存于“遥控改码后的DVD数据”文件夹中。

    【提示】填写文件名时，不要与上一步所命名的文件相同，以防止覆盖原机数据文件，通常可加上遥控器型号或“修改后”的字样。保留原机数据文件一是作为维修备用，二是若修改遥控代码后的数据有问题，这时可用原机数据进行恢复。

    第三步是向DVD/EVD机Flash存储器中写入在第二步中所获得的数据，通常采用在线写入的方法。只有写入成功后，关断DVD/EVD机电源再开机，待用的遥控器才能正常遥控DVD/EVD机。

    【提示】每次读／写操作前都要先关断DVD/EVD机电源后再开机，不能连续操作。在读／写失败后需重新读／写时，也要先关断DVD/EVD机电源，然后重新开始，否则不能正常读／写。

    目前，DVD/EVD机的在线读／写软件较多，操作方法大同小异，本文以几款较流行的软件为例进行说明。其中，凌阳方案用“凌阳STKO19”或“凌阳STK023”软件；数据编辑软件用“Uedit32" ;MTK方案用“MTK-Flashe”或“Mtk Tool”软件；遥控代码的修改软件用“MTK调遥控软件V1.0增强版”。这些软件均可从网上下载。另外，本文所述软件的操作系统是Windows XP。

二、凌阳方案

    1．在线读／写连线
    如果DVD/EVD机后面有VGA接口，且写程器上也有VGA接口，则用一条VGA线将这两者的VGA接口连接起来，或用3条导线将VGA接口的13、14脚及接地端（VGA接口的⑤-⑧脚、11、12脚）对应接通。

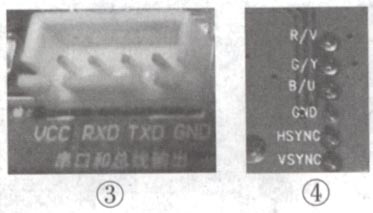

    如果DVD/EVD机没有VGA接口，则察看DVD/EVD机的解码板上有没有升级插座：若有，如图3所示，则将RXD（或RX）, TXD（或TX）,GND与写程器的对应端相连；若没有，则在DVD/EVD的解码板上找到标有HSYNC（或H,HSY,V-H）,VSYNC（或V,VSY,V-V）、GND的焊点，如图4所示，将HSYNC,VSYNC GND焊点分别与写程器的RX, TX, GND端接通即可。



    对于机器上设有升级插座的，或无RXD, TXD标注点的，则需找到解码板与显示屏的连接处，将标有“CLK”的焊点（部分机标注为“VSCK”）与“GND”（地）短接，如图5所示。否则，写程器不能与解码板正常通信。
