IR2184S开关电源半桥驱动电路
    IR2184S是开关电源半桥结构MOSFET开关管驱动电路，内含电平位移、脉冲发生器、延时、脉冲过滤器、电压检测和激励放大等电路，将输入激励脉冲进行倒相放大后，驱动末级半桥式输出电路MOSFET开关管。
    IR2184S用于长虹FSP179 -4F01、FSP241-4F01与三星40英寸等大屏幕液晶彩电电源板中。IR2184S具有8脚和14脚两种封装方式，8脚封装的引脚功能和参考电压见表6。

    L4981功率因数校正控制电路
    L4981是大屏幕液晶彩电和等离子彩电开关电源功率因数校正控制电路，内含振荡器、参考电压发生器、电压放大器、电流放大器、市电取样、PFC输出取样、同步控制等电路。该芯片用于创维168P-P46TTS-02等液晶彩电电源板和三星、长虹、TCL等离子彩电电源板中，其引脚功能见表7。

    MC34063 DC-DC变换电路
    MC34063是降压、升压、电压极性反转等多功能集成电路，包含了DC/DC变换器所需要的主要功能，并内置有具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器、R-S触发器和大电流输出开关电路等。
    该器件可用作升压变换器、降压变换器、反相器的控制核心，由它构成的DC/DC变换器仅用少量的外部元器件，输入电压为2.5V～40V，输出电压可调，范围为1.25V～40V，输出电流可达1.5A，工作频率可达100kHz。
    该芯片用于厦华782 -L20Y15 -200A/B或782 -L20Y15-2010等电源板中，其引脚功能和参考电压见表8。

    NCP1579 DC-DC变换电路
    NCP1579是降压、升压多功能集成电路，内含振荡器、脉宽调制器、基准电压发生器、误差放大器、放大驱动等电路，应用于海信1673、2100等大屏幕液晶彩电电源板中，其引脚功能和参考电压见表9。

    OB2268C/OB2269C开关电源控制电路
    OB2268C/OB2269C开关电源脉宽调制伊WM）芯片，该系列产品有：OB2268CAP、OB2268CAPV、OB2268CCP、OB2268CCPVIOB2269CAP、OB2269CAPV、OB2269CCP、 OB2269CCPV。

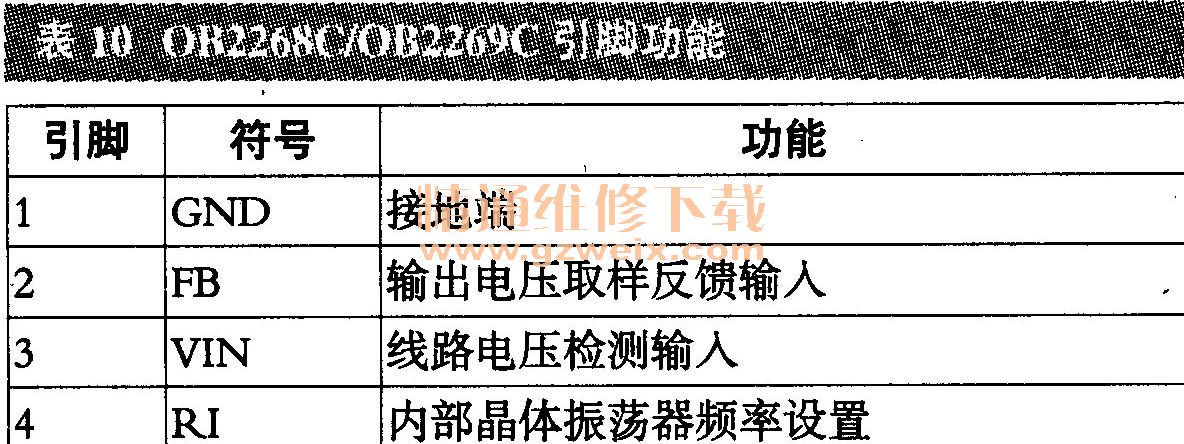

    该系列芯片内含振荡器、参考电压发生器、稳压器、软驱动器、放大输出等电路，具有过流、过载、过压保护功能，其引脚功能见表10。

    PLC810P功率因数校正与开关电源控制电路

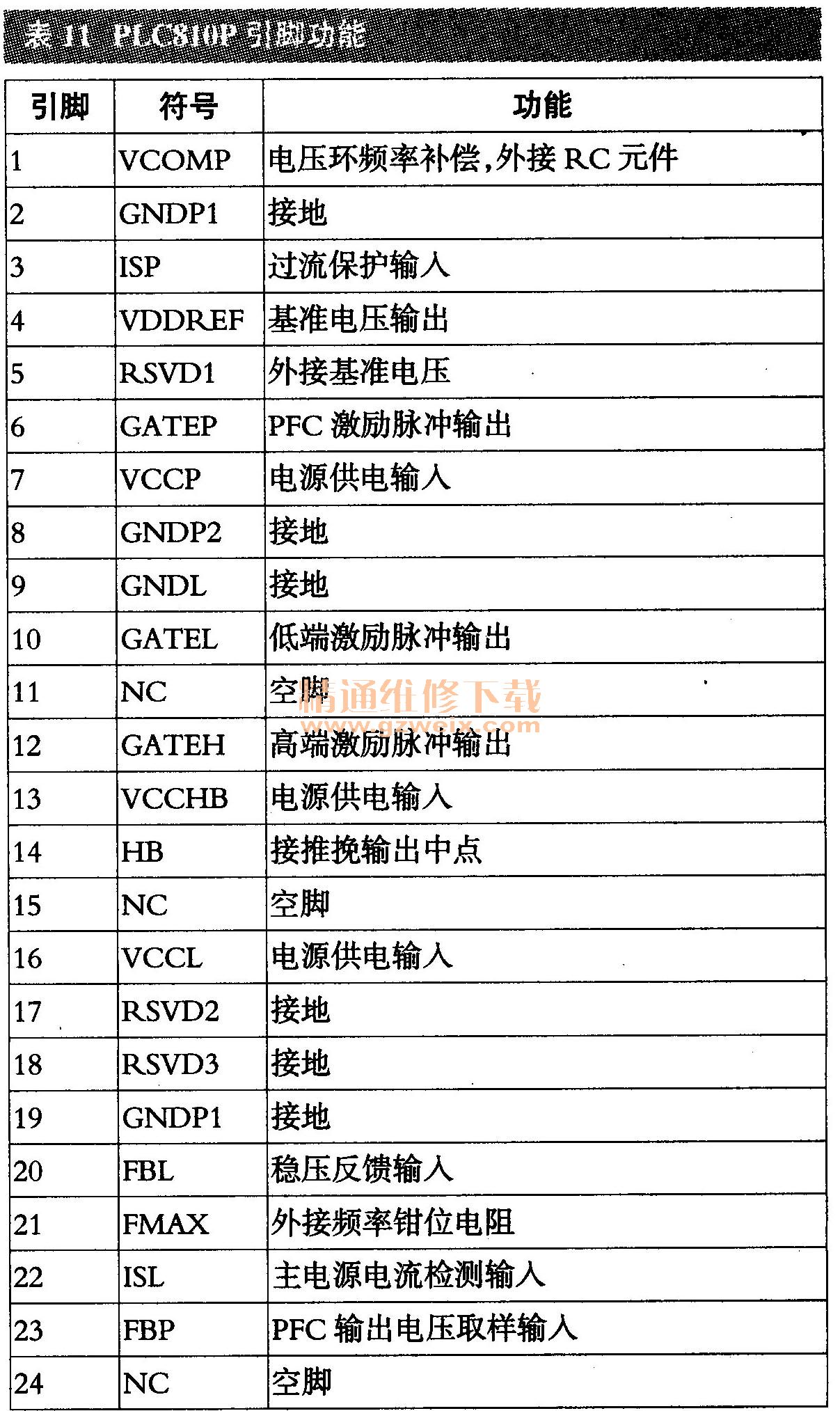

    PLC810P为PFC和主电源双重驱动控制电路，内含振荡器、基准电压发生器、相位校正电路、斜坡发生器、PFC激励放大器和PWM激励放大器等电路，具有过流、过压检测保护功能，应用于创维168P-P47TTP-00型大屏幕液晶彩电电源板中，其引脚功能见表11。

    TEA1530AT开关电源控制电路
    TEA1530AT是开关电源专用控制电路，内含供电管理、启动电路、振荡器、斜率补偿、驱动放大器等，具有过流、过压、欠压、过热保护功能，用于飞利浦37PFL3403和42PFL3403液晶彩电电源板中，其引脚功能和实测电压见表12。

    UC3854N功率因数校正控制电路
    UC3854N是开关电源专用功率因数校正控制电路，内含电压误差放大器、乘除法器、锯齿波发生器、输出驱动、峰值限制比较器、欠压／过压保护、软启动和数字逻辑等电路，用于创维P37TT、长虹FSP179-4F01、索尼KLV-S40A10E等大屏幕液晶彩电开关电源中，其引脚功能和参考电压见表13。
