FA5530/FA5531/FA5532开关电源控制电路

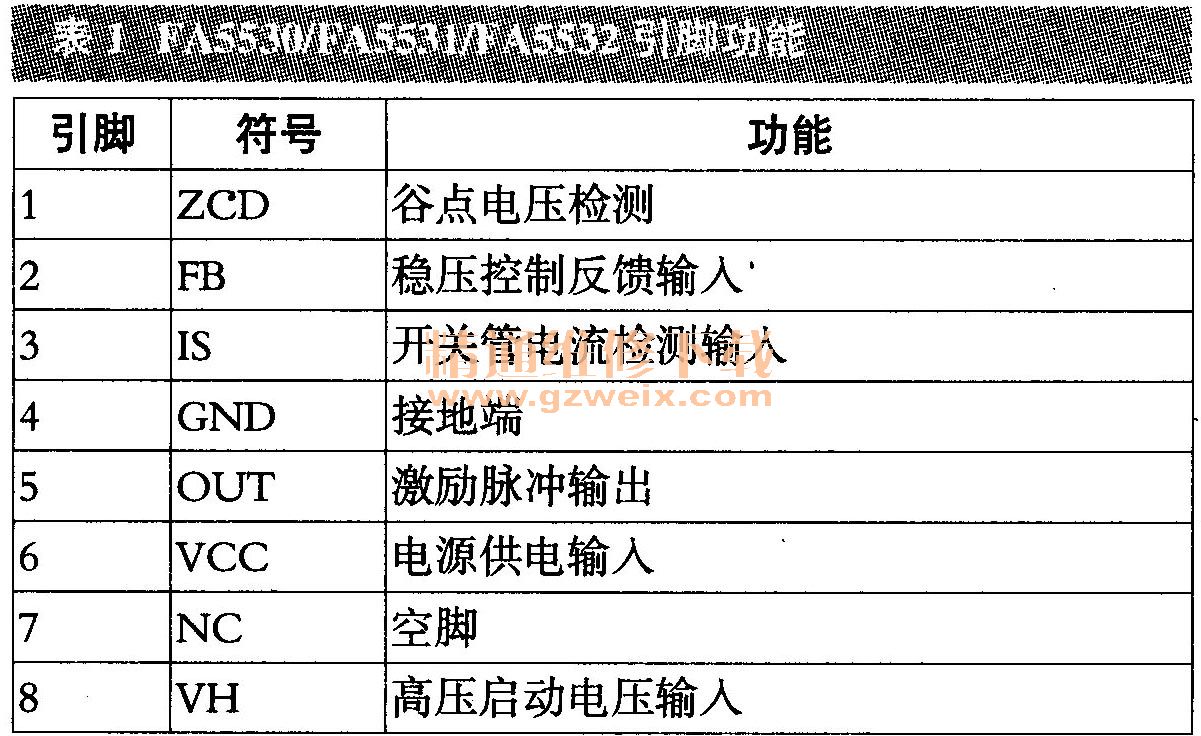

    FA5530/FA5531/FA5532是开关电源专用控制电路，应用于大屏幕液晶彩电开关电源中。该类芯片内含启动电路、振荡电路、稳压控制电路、驱动输出电路、过流保护电路等。FA5530最高工作电压为16V 、 FA5531 /FA5532最高工作电压为32V. FA5530/FA5531/FA5532引脚功能见表1。

    FA5590 / FA5591功率因数校正控制电路
    FA5590 / FA5591是功率因数校正驱动控制电路，工作在临界导电模式，内置振荡器、锯齿波发生器、参考电压源、电压比较器、电流检测、驱动输出等电路，具有短路检测和输出电压异常检测功能，当发生短路、过压或欠压故障时，保护电路启动，电路停止工作。
    该芯片最高工作电压为28V、 FA5590的启动／关闭电压为9.6V/9V、 FA5591的启动／关闭电压为13V/9V、消耗功率约400mW。
    该芯片用于创维168P-37TLU-00、168P-P37EWS-10等液晶彩电开关电源中，其引脚功能见表2。

    FA7715J开关电源控制电路

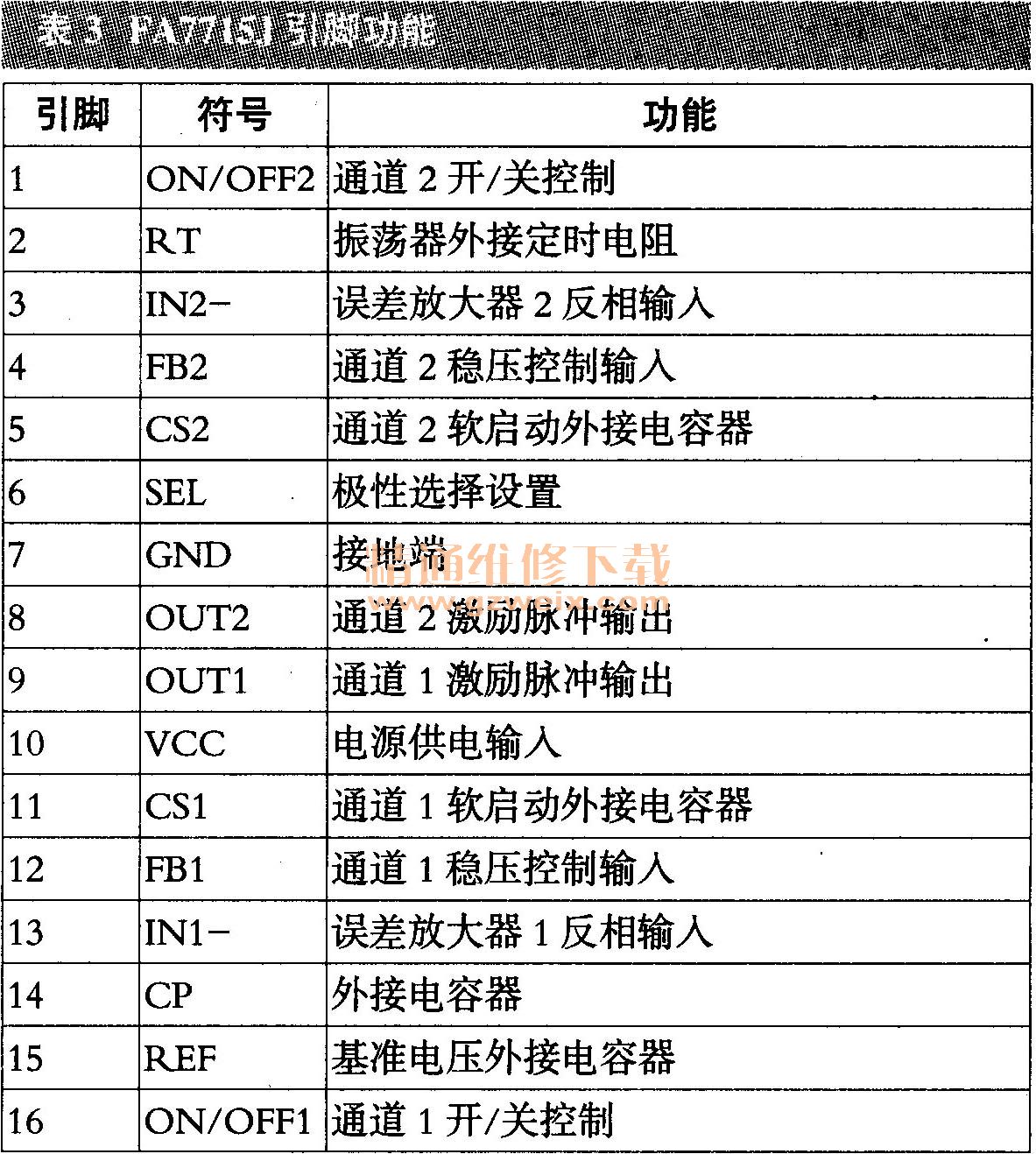

    FA7715J是开关电源专用控制电路，内含两个开关电源驱动控制、振荡器、误差放大器、基准电压发生器、逻辑控制和驱动输出等电路，具有电压检测和欠压保护功能，工作电压范围1.8V-8V，工作频率50kHz-IMHz.FA7715J应用于国内外大屏幕液晶彩电开关电源中，其引脚功能见表3。

    FAN7930C功率因数校正控制电路
    FAN7930C是飞兆半导体公司出品的有源功率因数校正控制电路，内置同步偏置电路、锯齿波发生器、钳位电路、重启定时器、驱动输出等电路，采用软启动和无过冲技术，降低启动时的电压和电流应力，150p内部启动时间，具有过压、过流保护及零电流检测功能。

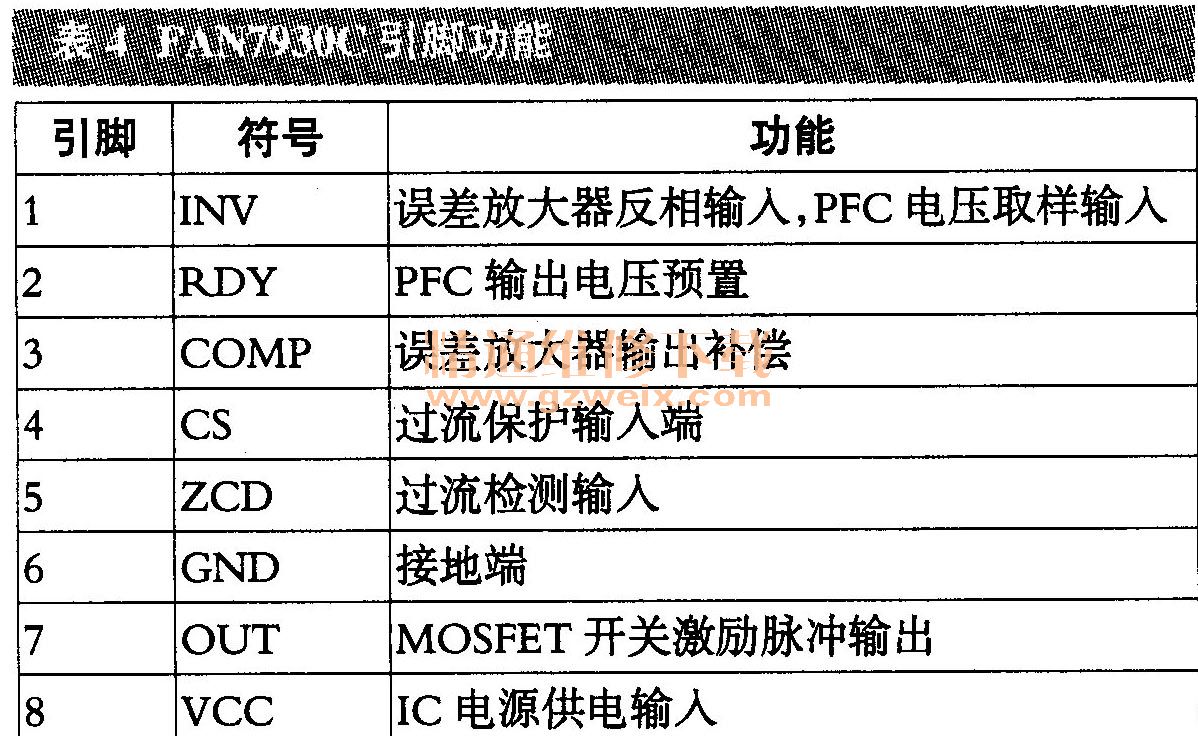

    FAN7930C应用于TCL PE421C5大屏幕液晶彩电KIP＋L200112C 1-01开关电源中，其引脚功能见表4。

    FSFR1700/FSFR1800/FSFR1900/FSFR2000/FSFR2100开关电源厚膜电路
    FSFR1700/FSFR1800/FSFR1900/FSFR2000/FS-FR2100是仙童公司生产的开关电源厚膜电路，集成了振荡驱动控制电路和LLC半桥式谐振MOSFET开关管电路，通过对频率的控制达到稳定输出电压的目的，可以方便地进行软启动调节，并具有OVP、OCP、OTP等保护功能。
    该类厚膜电路用于创维5800-P37TTF-0010与康佳KPS ＋L20003 -01、KPS ＋L310C3 -01、KPS270 -01、KPS430-01等大屏幕液晶彩电电源板中，其引脚功能见表5。
