常用LED背光板驱动控制集成电路维修资料（一）

来源：本站整理作者：佚名 2014-05-16 09:45:58

    A3039M LED背光灯升压驱动电路
    A3039M是LED背光灯专用升压输出驱动控制电路，内含稳压器、振荡电路、脉冲放大电路，输出升压激励脉冲信号，设有输入供电欠压葆护、输出电压过压保护和升压开关管过流保护电路。A3039M引脚功能见表1。

    A717 6通道可调恒流LED背光灯驱动电路
    A717是ADDtek公司推出的可编程LED背光恒流驱动电路，其应用电路如图1所示。A717设有6个恒流驱动输出通道，用以驱动发光二极管，输出电流由外部设定电阻设定，驱动电流可在5mA-60mA之间进行调整。该芯片应用在LED液晶彩电、LED液晶彩显及LED背光笔记本中，其引脚功能见表2。

    AP3608 LED背光灯驱动控制电路
    AP3068是内置升压控制器和均流控制恒流源的单芯片驱动控制电路，最多可对8路LED灯串电流进行控制。该芯片的特点是：宽输入电压范围：6V-27V；欠压保护功能可设置；过压保护功能可设置；具有软启动功能；工作频率可调整，高通道电流匹配；LED开路、短路保护；较高的工作频率，保证了外围器件的小型化。

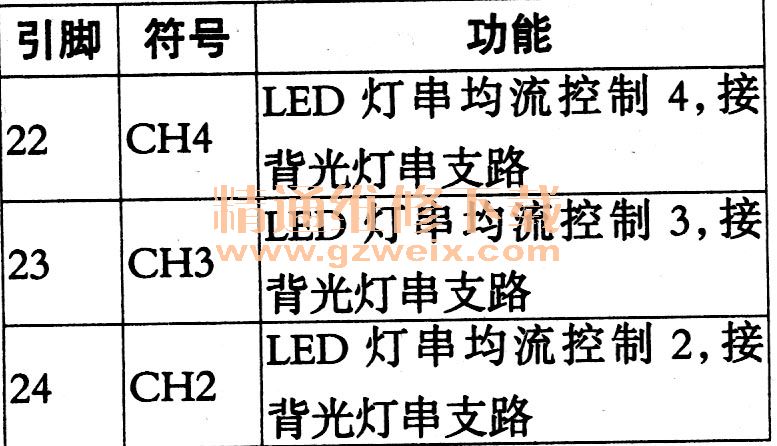

    AP3068广泛用于LED显示器、液晶彩电背光灯驱动电路中，其典型应用电路如图2所示（本电路只采用了其恒流源电路），引脚功能见表3。

    HV9912 LED背光灯驱动控制电路
    HV9912是LED背光灯

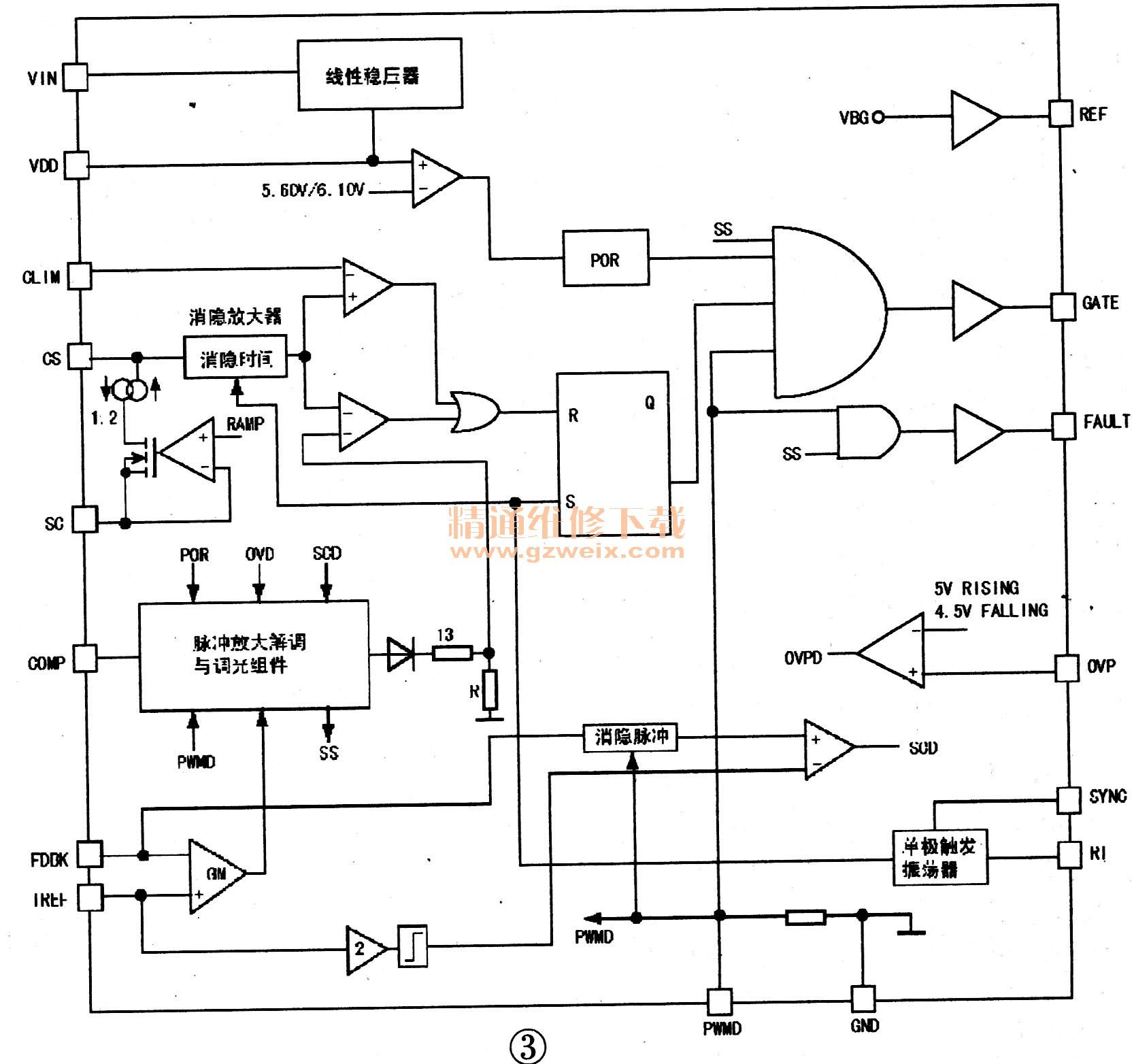

专用驱动控制电路，内部电路框图如图3所示，内含稳压器、振荡器、消隐电路、脉冲放大、调光电路，输出升压激励脉冲和均流控制信号，设有过流、过压检测保护电路。HV9912引脚功能见表4。
