常用LED背光板驱动控制集成电路维修资料（三）

来源：本站整理作者：佚名 2014-07-17 08:57:48

MC34845 6通道LED背光灯驱动控制电路
MC34845为LED背光灯专用驱动控制电路，可驱通道LED背光灯，内含升压驱动电路、背光灯电流控制电路、电压、电流反馈检测等电路，如图15所示，其应用电路如图16所示。MC34845引脚功能见表10。

OZ9902C LED背光灯驱动控制电路

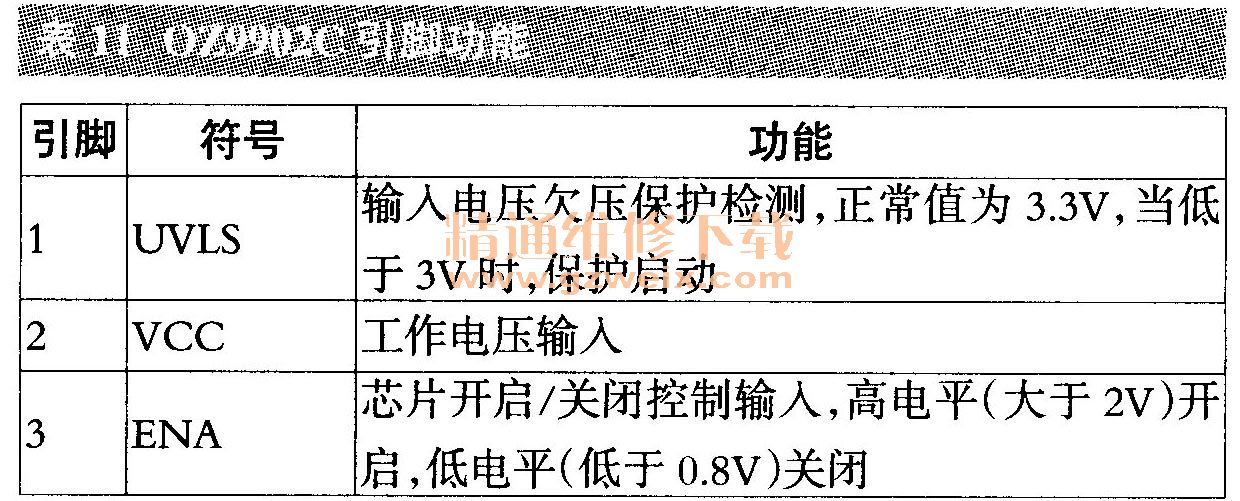

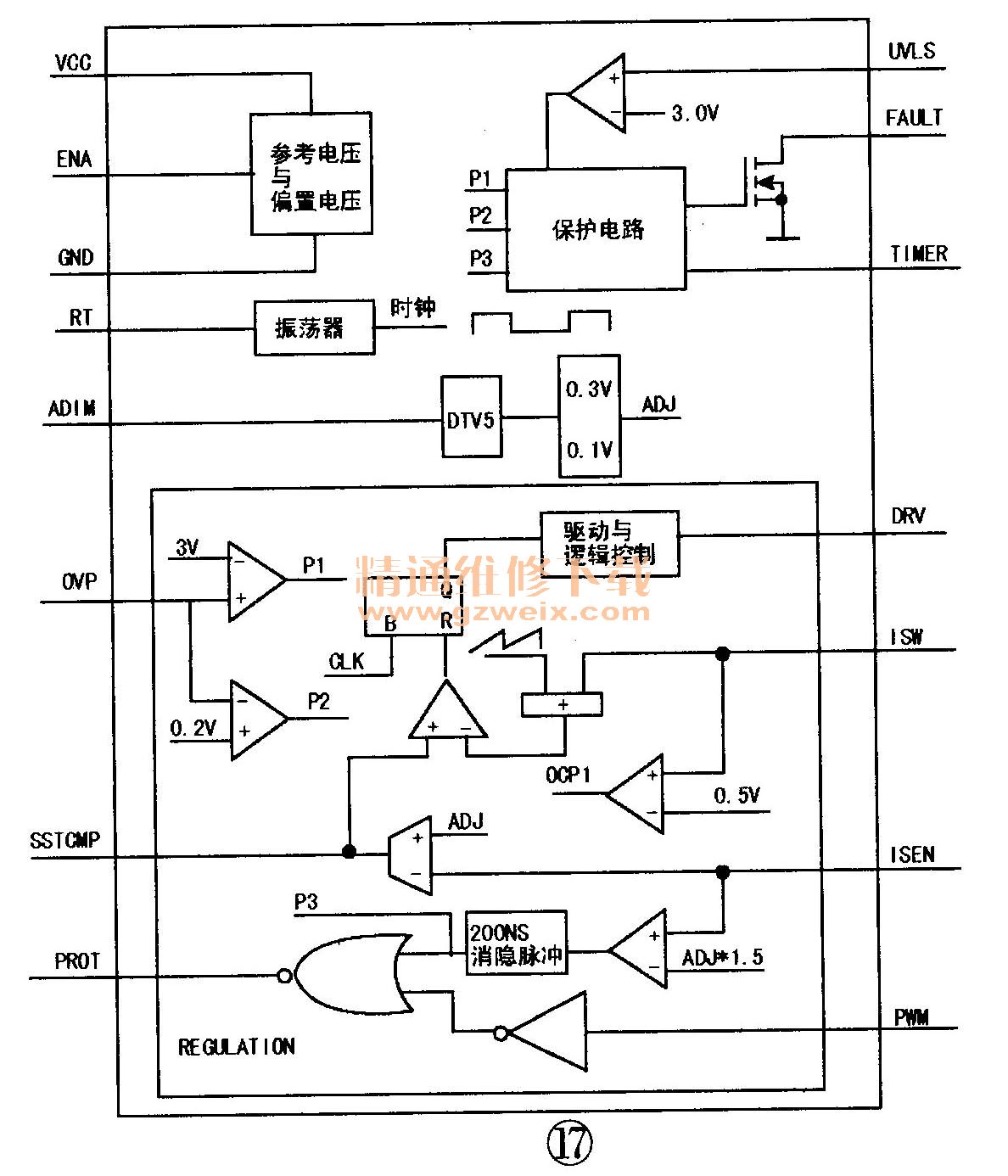

OZ9902C是LED背光灯专用驱动控制电路，内设升压输出驱动和背光灯电流控制电路，如图17所示，具有升压开关管电流检测、输出电压检测及电流调整管电流检测保护等功能，其引脚功能见表11。

说明：⑦～12脚为发光二极管电流驱动端，每条线路的输出电流可达30n A;14脚为故障检测端，无故障时为低阻杭，有故障时为高阻抗；15脚为发光二极管电流设定，此脚外接电阻器可设定发光二极管最大电流。

OZ9902双通道LED背光灯驱动控制电路

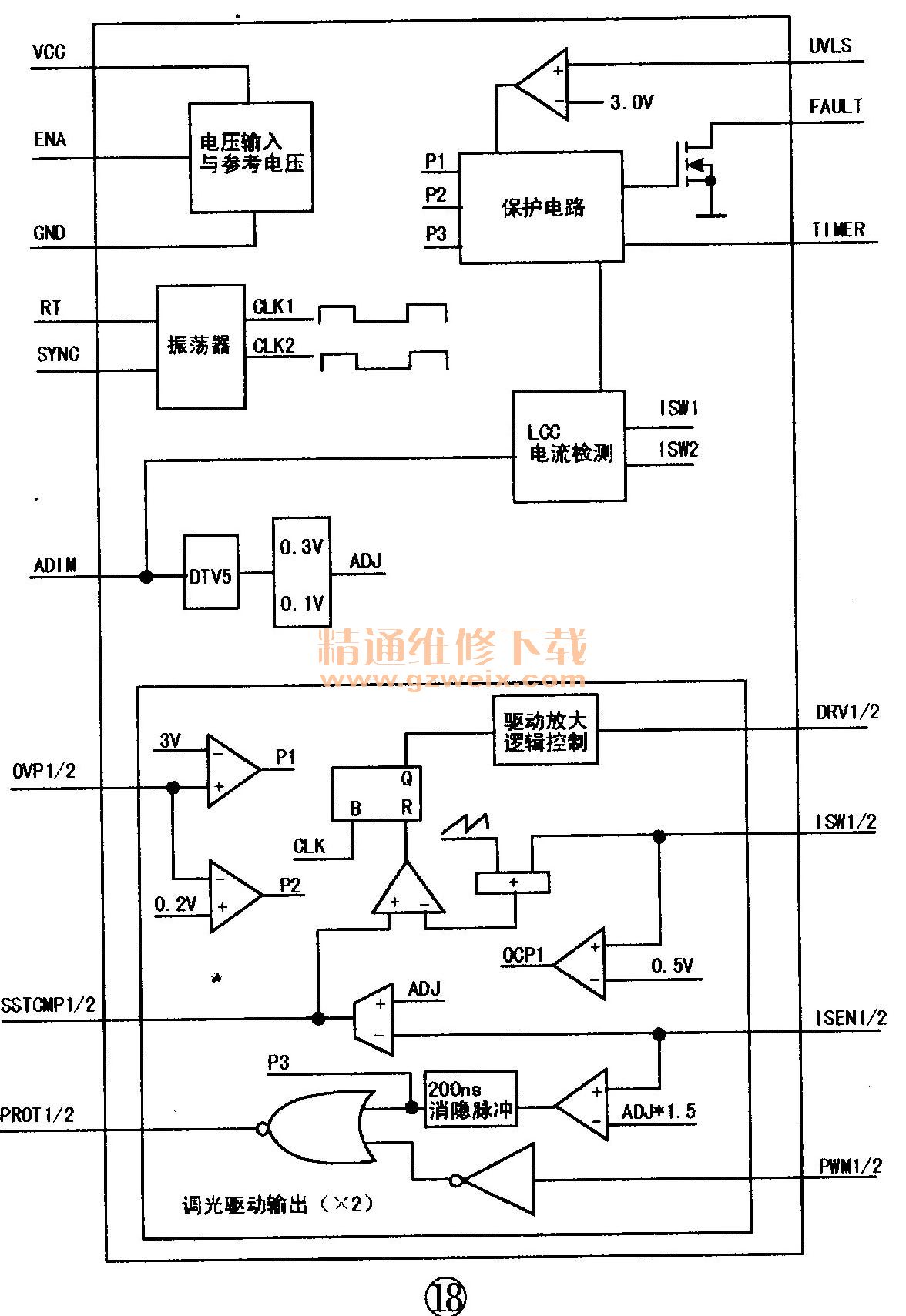

LED背光驱动部分采用的OZ9902是双路LED背光灯驱动芯片，内含振荡器、驱动输出、过流、过压检测保护等电路，如图18所示，可夕目妾PWM调光，灯串电流由外部电怪团没定。OZ9902引脚功能和维修数据见表12。
