海信MST6机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-05 13:45:13

    海信MST6机芯液晶彩电采用MSTAR公司MST6U29DL电路方案。高清信号处理主电路U41采用MST6U29DL;中放处理电路U22采用MST9885;程序存储器U42采用EN25840;伴音功放电路U10采用TFA9810T;耳机伴音功放电路U45采用BA4558。
    适用机型:海信TLM40V69、TLM40V69P、TLM4236P、TLM42V68PR、TLM42V68PW、TLM46V69、TLM46V69P、TLM47E29、TLM52E29P等液晶彩电。
    1总线调整方法
    【进入/退出工厂模式】
    使用随机遥控器进行调整,按“菜单”键打开用户调整主菜单,按“频道+/-”键选中“声音”选项,然后按“音量+”键进入“声音”菜单的“平衡”选项,按“音量+/-”键设置“平衡”项的数据为0。在此状态下依次按遥控器上的数字“0、5、3、2"键输入密码,屏幕显示总线调整菜单,表示已进入工厂模式。
    调整完毕,按“待机”键进行待机操作,或直接关闭主电源开关,即可退出工厂模式。
    【项目选择与调整】
    进入工厂模式后,屏幕上显示调整菜单,总线调整菜单包括工厂菜单和设计菜单两个选项,可以按“音量+/-”键来进行菜单选择。按“频道+/-”键在菜单内选择子菜单,按“音量+”键进入选中的子菜单。再按“频道+/-”键在子菜单内选中调整项目,按“音量+/-”键调整所选项目的数据,按“菜单”键返回上一级菜单。
    2总线调整数据

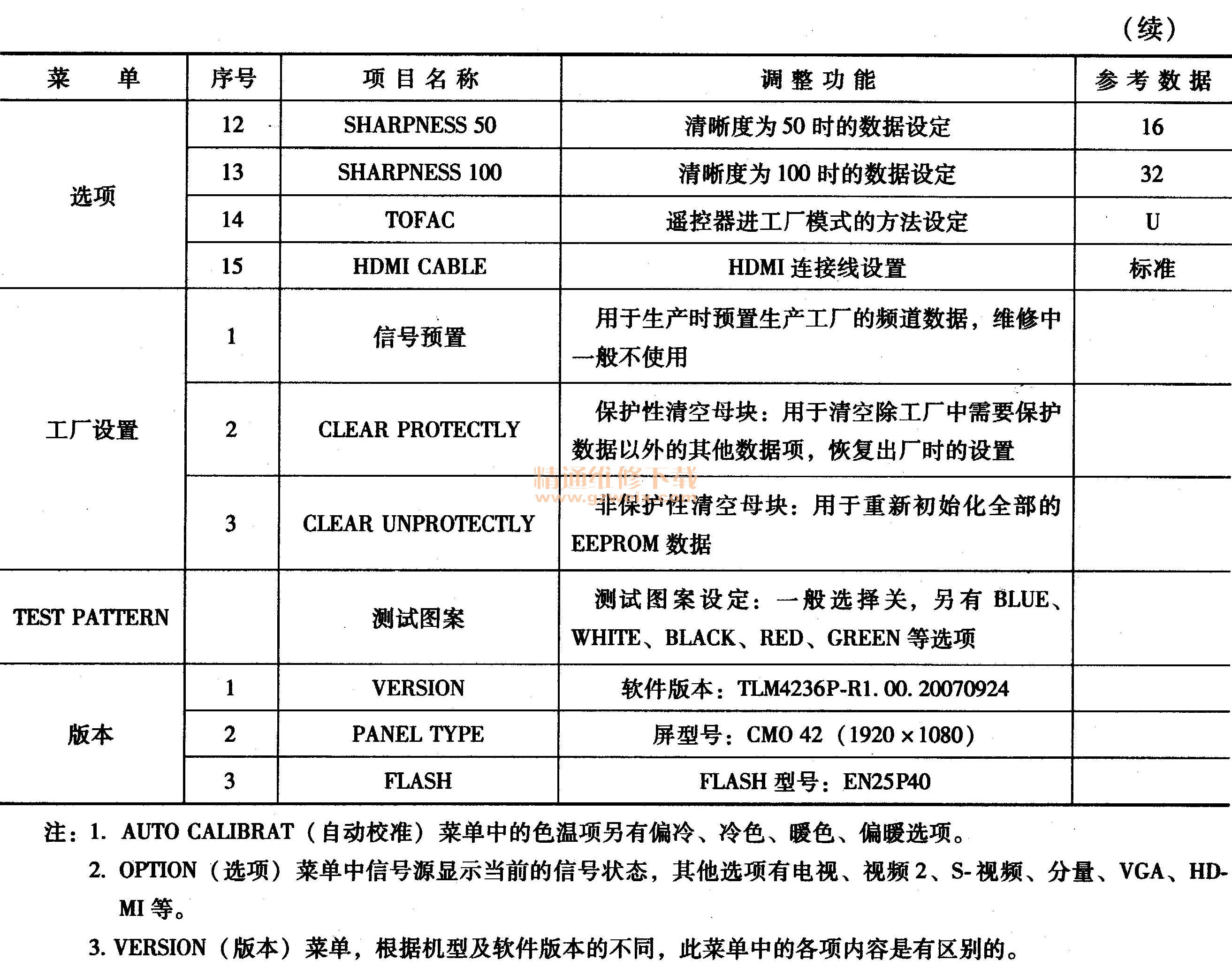

    海信MST6机芯液晶彩电总线系统FACTORY MENU(工厂菜单)调整项目和数据见表4-11;

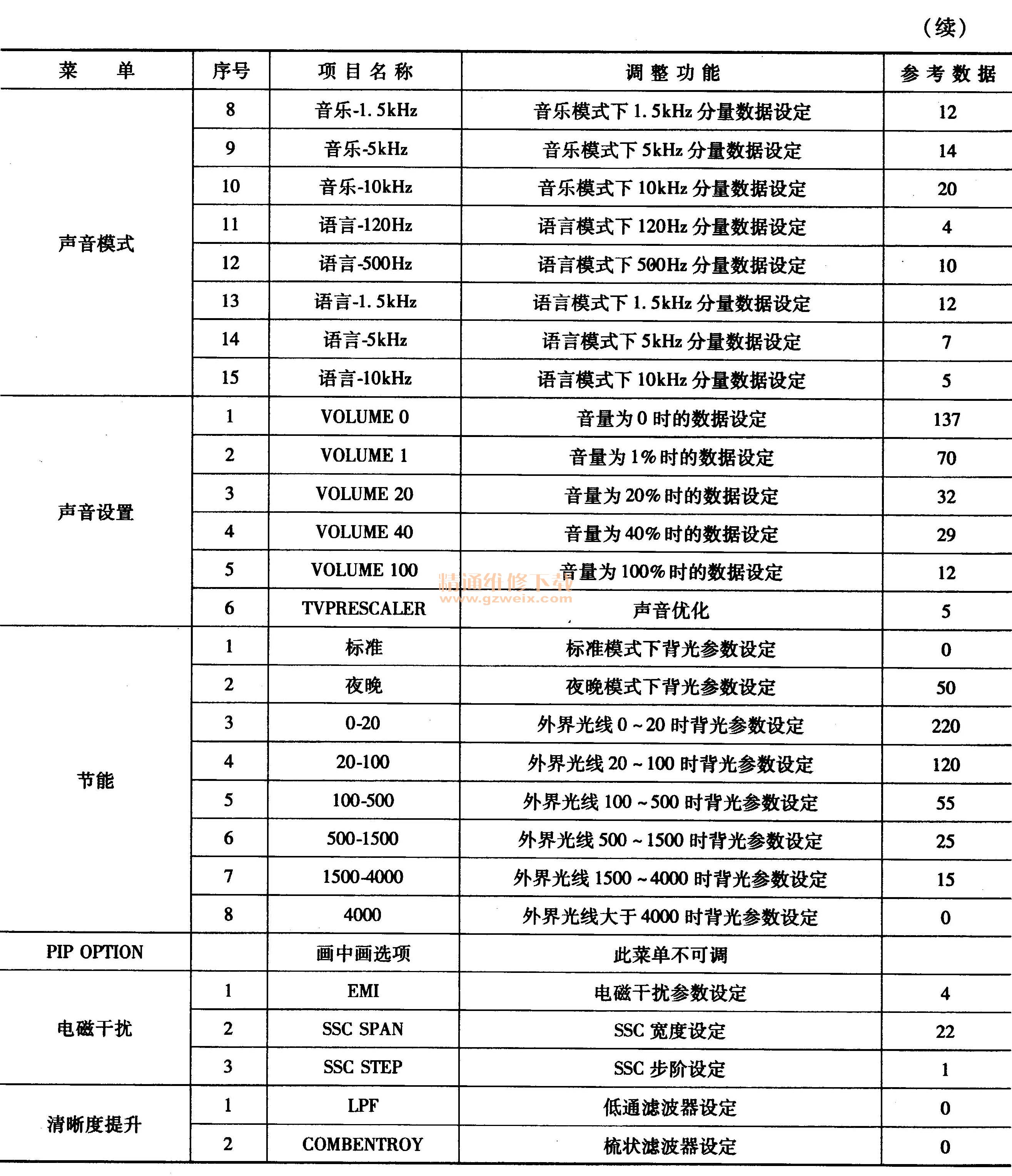

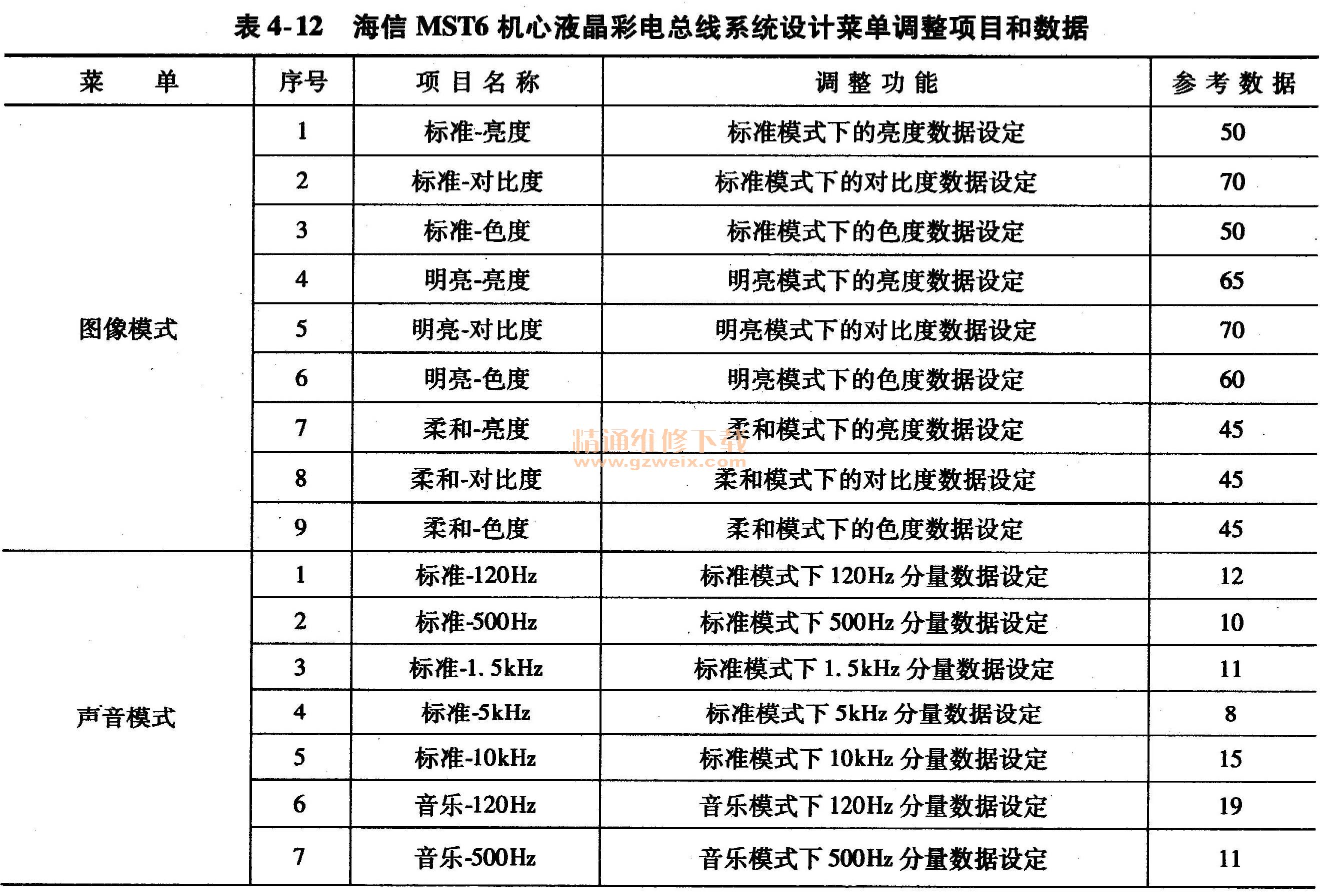

    DESIGN MENU(设计菜单)调整项目和数据见表4-12。
