海信MST9机芯液晶彩电采用MSTAR公司MST9U88L/MST9Ul9B方案。微处理器和视频处理主电路U8采用MST9U88L、N8采用MST9U19B、中放处理电路U5采用TDA9886T、N17采用TDA9885TS；程序存储器U10和N9采用PS25 LV040；伴音功放电路N12采用TDA8932T、N21采用TDA7297或TDA7266SA；耳机伴音功放电路N11采用LM833MX、N20采用BA4558；开关电源PFC电路采用FAN7530 ；DC-DC变换电路采用FAN7602B ；背光灯逆变器驱动控制电路采用FAN7313。
    适用机型：海信TLM22V08X、TLM22V68、TLM22V68X、TLM2233、TLM2629U、TLM2633D、TLM26E29、TLM26E29X、TLM26E58、TLM26E58X、TLM3207、TLM3207AX、TLM3207U、TLM3228 LF、TLM3228 U、TLM3233 D、TLM3233 H、TLM3233 SH、TLM3237 D、TLM32E29、TLM32E29X、TLM3707、TLM3707 U、TLM3728 LF、TLM3728 U、TLM3733 D、TLM3733 H、TLM3737 D、TLM4007、TLM4007 U、TLM4028 LF、TLM4033 D、TLM4033 H、TLM4077D、TLM4233 D、TLM4237 D、TLM4628、TLM4628 LF等液晶彩电。
    1总线调整方法
    【进入／退出工厂模式】
    使用随机用户遥控器进行调整，按“菜单”键打开主菜单，按“频道＋／－”键选中“声音”选项，然后按“音量＋”键进入“声音”菜单的“平衡”选项，按“音量＋／－”键将“平衡”项目的数据调整为0。在此状态下依次按遥控器上的数字“0、5、3、2”键输入密码，屏幕显示总线调整菜单，表示已进入工厂模式。
    调整完毕，按“待机”键进行待机操作，或直接关闭主电源开关，即可退出工厂模式。
   【项目选择与调整】
 进入工厂模式后，屏幕上显示调整菜单，总线调整菜单包括工厂菜单和设计菜单两个选项，可以按“音量＋／－”键来进行菜单选择。按“频道＋／－”键在菜单内选择子菜单，按“音量＋”键进入选中的子菜单。再按“频道＋／－”键在子菜单内选择调整项目，按“音量＋／－”键调整所选项目的数据，按“菜单”键返回上一级菜单。
   【工厂设里】
    进入工厂设置子菜单。信号预置：用于生产时预置生产工厂的频道数据，维修中一般不使用。工厂复位：用于清空除工厂中需要保护的数据以外的其他数据项，恢复出厂时的设置。非保护性清空母块：用于重新初始化全部的EEPROM数据。
    2总线调整数据

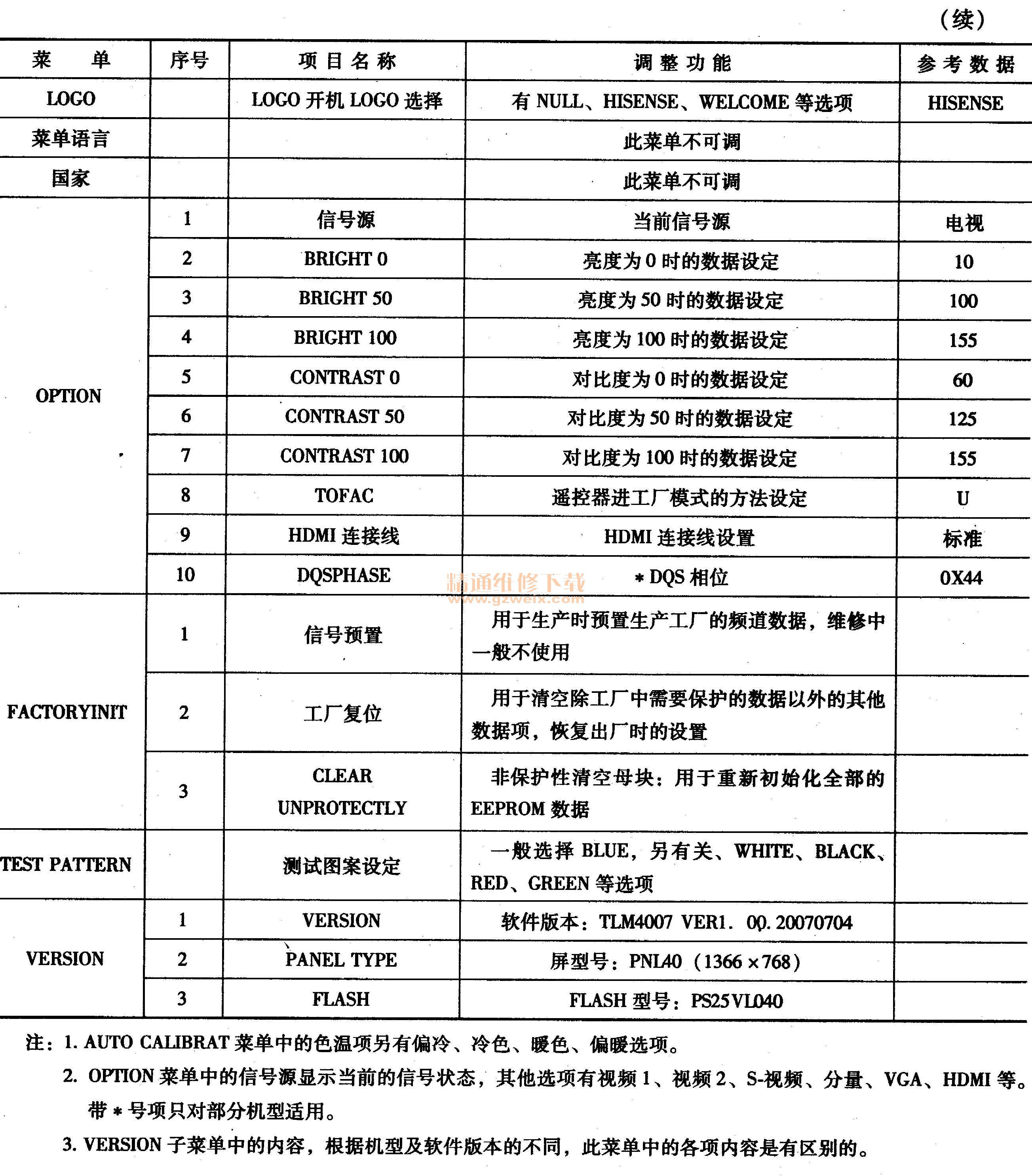

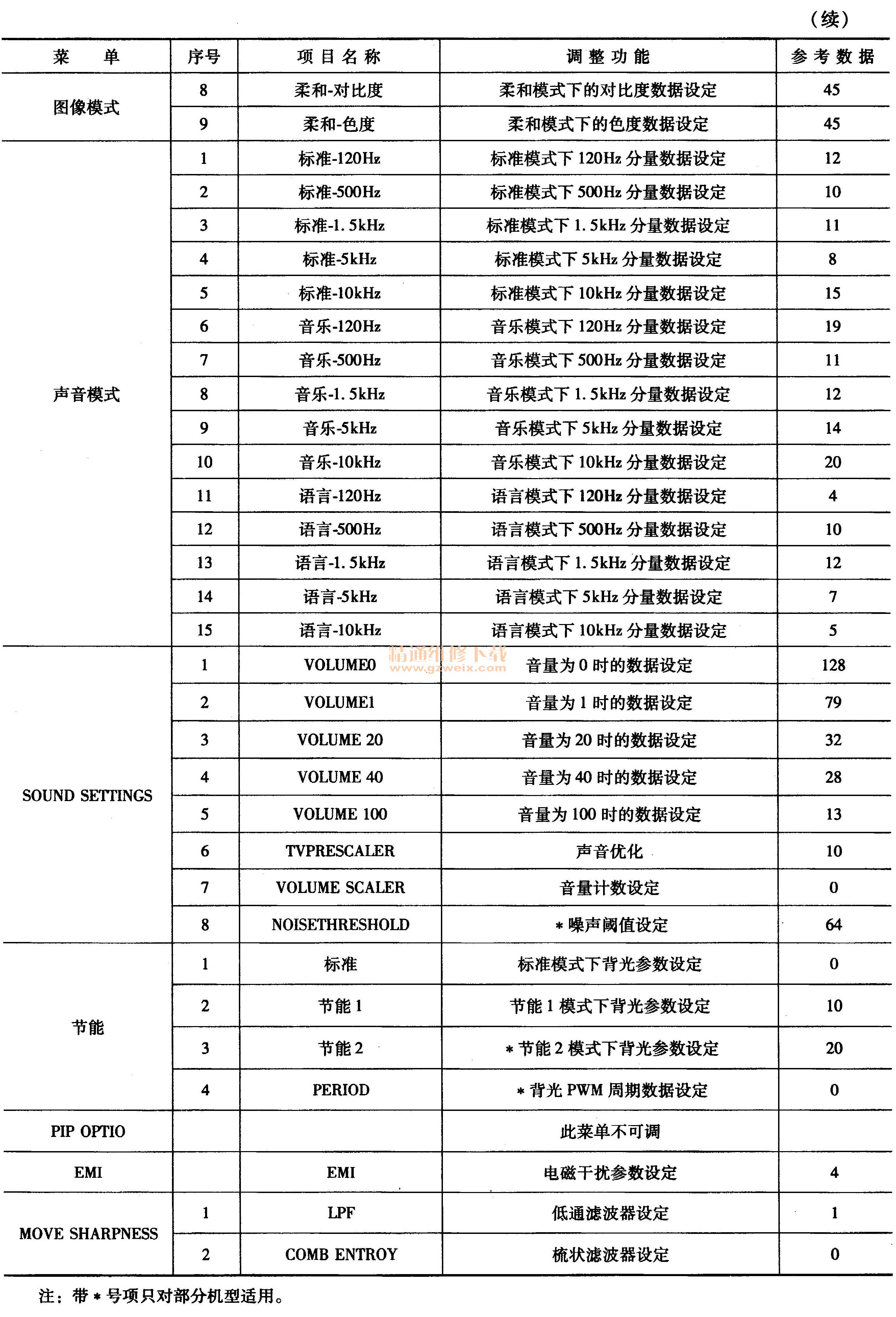

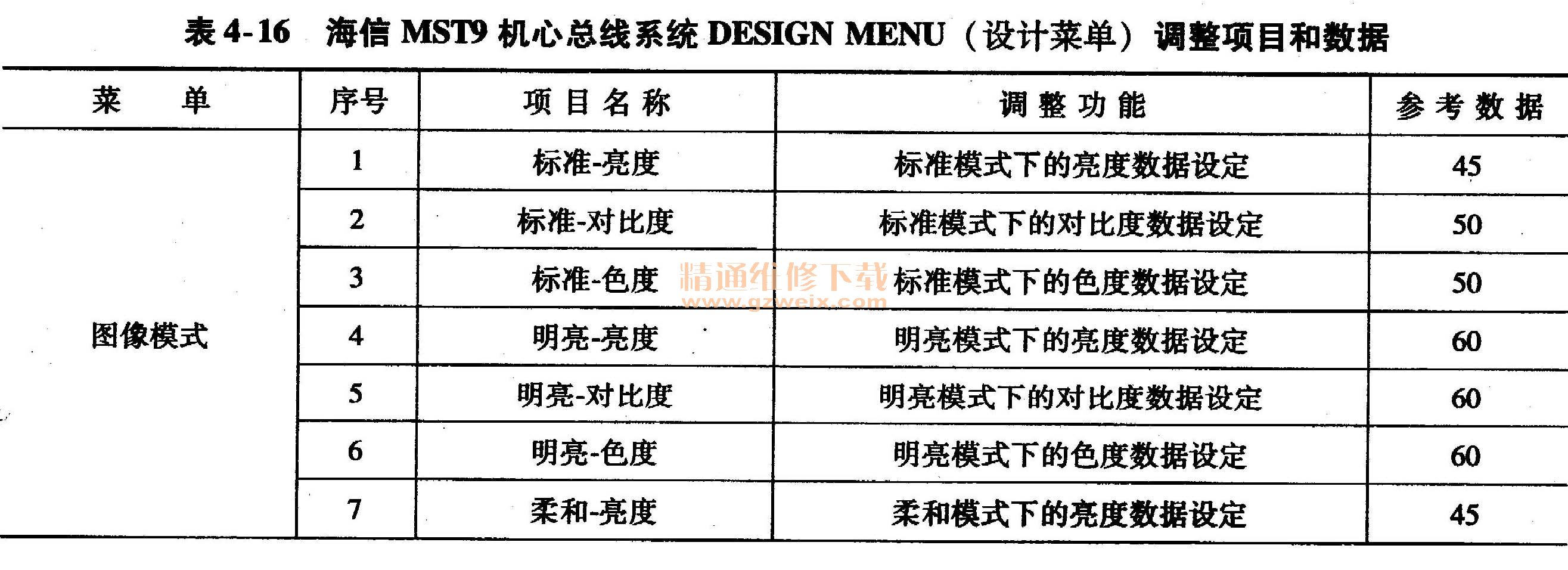

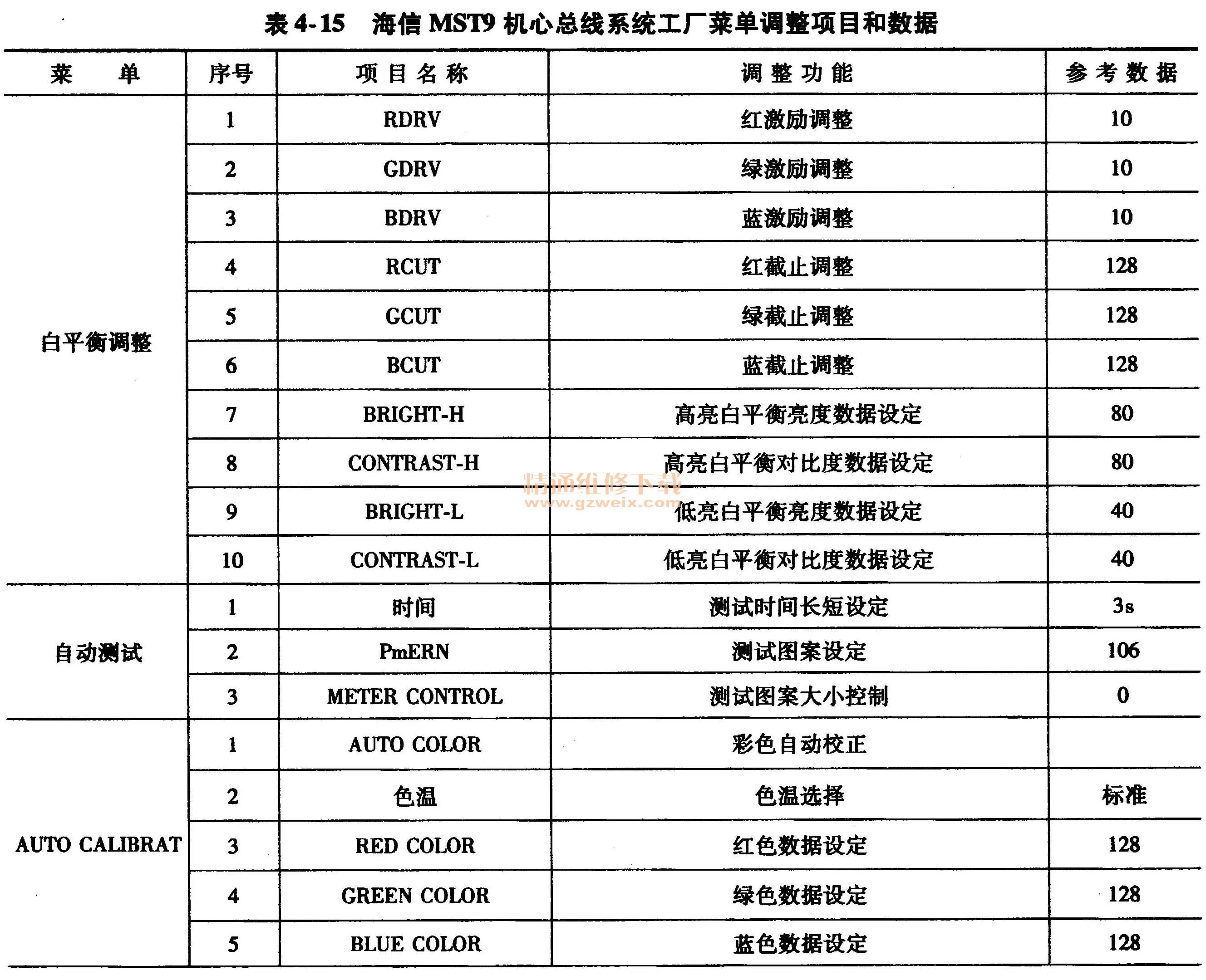

    海信MS19机芯液晶彩电总线系统工厂菜单调整项目和数据见表4-15，总线系统设计菜单调整项目和数据见表4-16。
