3 工厂调整方法步骤
    1．自动ADC及白平衡调整
    手动ADC及白平衡调整：FACTORY-4WHITE BALANCE。调节菜单中WIHTE BALANCE
INIT恢复电视状态为出厂的默认状态。
    1）各信源ADC通道校准（4WHITE BALANCE-ADC STATUS）。
    VGA接口输入1024 x768@60Hz的五方格信号；参考仪器2329的Pattem42， Timing14。
    分量接口用输入720P/60Hz的，饱和度为100％的8级彩条信号；参考仪器：2327 @pat- tern37、Timing33，或BSG360A的Timing79、Pattern85，或54200的相应输出（注意：试产中发现工厂2327的Pattern37，不是100%幅度的8级彩条信号，请工厂暂时先用360A做调整，同时分析是否2327的软件版本过旧）。
    2）进入工厂莱单ADC选项，选中需要调试的信号源，再选择“AUTO ADC”，按遥控器上的“OK”键自动校正通道增益。
    3）注意：调整前请确认当前信源是否输入要求的信号格式。调整完成后须目侧最暗两级灰阶是否可以分清，如分不清，请再次按下“确认”键做自动调整，直到能分清（分不清的概率不大，不必担心效率问题），校准结束后，进入SOURCE选项选中下一个信源选项。
    2．色温的调整

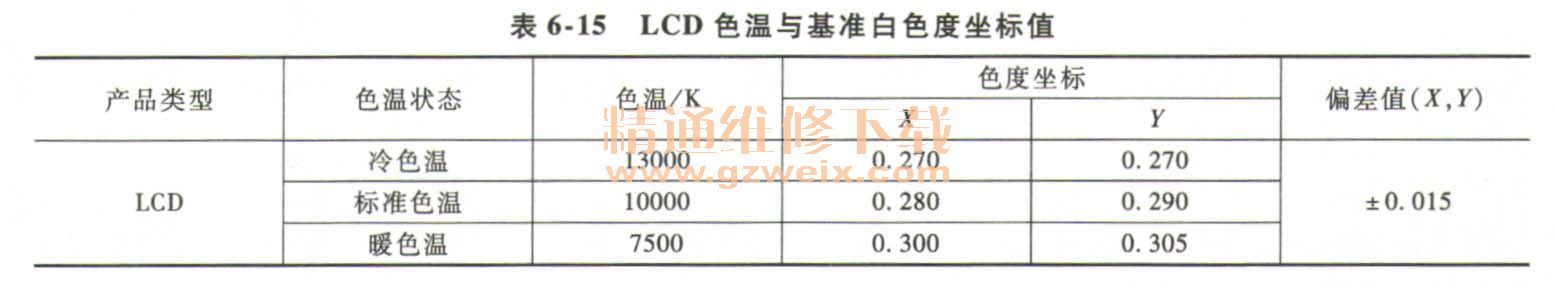

    目前TCL公司采用 LCD色温与基准白色度坐标值见表6-15。


    调整此项前请保证白平衡仪已校正，DEBUG板的CON3与白平衡仪相连（调试VGA信源时将VGA信号输入到CON6）， VGA连接线连接CON5～EILCD TV，输入相应Pattern，选中GAIN AUTO一项后，按“OK”键，自动校准当前调试源的色温，并显示出校准后的参数。
    1）白平衡调整以HDMI通道NOMAL色温作为基准通道，只濡调整此通道，调整范围为0～255， HDMI的冷／暖色温及VGA、AV、CMP的NOMAL色温的白平衡加偏移A而得到，可调整范围为－127～127。
    2）其他通道的冷／暖色温则以该通道的NOMAL色温为墓准加偏移A而得到，可调整范围为－127～127。
    3）手动调整时亦需按上述内容进行，另外在手动调整时必须先执行WHITE BALANCEINIT。
    4）注意：调整过程中，可随时按“退出”键中断。白平衡的调整按公司的相关技术文件执行。

    3．自动ADC及白平衡调整
    工厂根据手动ADC以及白平衡调试的方法和要求，连接电脑、色温仪及信号源（2S27或 2329）等相应设备，设置程序，完成自动ADC，白平衡调试工作，提高生产效率。
