TCL MS19C机芯液晶彩电程序的烧录和数据的抄写如下:
1. ISP(在系统编程)
ISP: In System Programming,在系统编程。
MS68系列机芯的主板软件升级可通过电脑的并口(专用工具,电视端接VGA口)或USB口(专用工具,电视端接主板的擂座P001或VGA口)进行ISP。请注意,其ISP功能仅建议工厂在升级软件时使用。
我国台湾MStar公司为我们提供了烧写及调试等软件,烧写软件用ISP-Too1- V4. 4. 2. 1 版本,调试软件用MSTV-Too1- V3. 962版本。
注:MS19C系列机型程序的在线升级请参考MSTAR文档安装使用及升级程序。
2.生产前IC的烧录和抄写
生产前需用“ALL-11”型或类似烧写器对IC进行烧录和抄写。
1)主板软件濡用专用工具才能ISP,一般采用在线升级的方式。
2) HDMI通道HDCP KEY豁用专用工具才能ISP,请在贴板前抄写到主板的U203(HDCPKEY)中。HDMI支持HDCP,检机时请注意检查其HDCP功能。
3) MS19C系列机型VGA/HDMI信源的EDID不需要预先烧录。
3. U盘升级
MS19C系列机型有两种通过U盘方法来升级主程序。
方法1:能正常工作的整机可通过U盘来升级主程序,步骤如下:
1)将要升级的软件(BIN文件)更名为TCL-MS19C-UPDATE. bin,并复制到U盘的根目录下。
2)将U盘插到要升级的机器上,并切换信源到USB信源,确保能正常识别此U盘。
3)进入工厂莱单,选第9项:9-USB UPDATE,然后按“右”键,出现子菜单“YES/NO”两个选项,选“YES”确认即可进行升级。
方法2:在方法一升级软件过程中出现升级不成功的情况下,可通过这种U盘方法来升级主程序,步骤如下:
1)将要升级的软件(BIN文件)更名为TCL-MS19C-UPDATE. bin,并复制到U盘的根目录下,并将U盘插到要升级的机器上。
2)按住按键板上的“CH-”键,同时开机,等屏幕上出现升级提示后再放开“CH-”键,即可进行升级。
3)注意:升级过程中不可断电,并请使用较好的U盘进行升级,最好是无信号状态,否则可能出现升级不成功的现象。如果出现用U盘升级不成功,则必须用ISP升级。
4 需抄写软件和傲据的元件清单

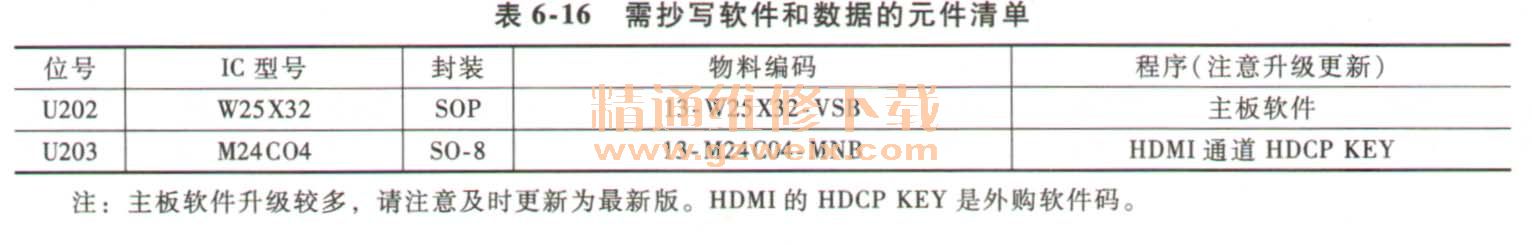

需抄写软件和数据的IC清单(此处只列出主板上需抄写的IC)见表6-16。
