松下 TC-50LCl0D 为松下公司开发生产的宽屏幕液晶彩色电视机。具有故障自检信息显示和 I2C 总线系统的调整功能。
1. I2C总线调整方法
(1)进入退出工厂模式
在正常收视状态下,同时按遥控器上的“RECALL”(呼叫)键和电视机上的“音量减”键 5 s 以上,即可进入工厂模式,屏幕上显示“WORK MODE”(工作模式)菜单;工厂模式下,同时按遥控器上的“静音”键和电视机上的“音量减”键 5 s 以上,可进入主菜单,屏幕上部显示“FACTO-RY ADJUST”(工厂模式调整)字符,中部显示子菜单的名称。子菜单符号代表的功能是“:VIDIO ADJ”为视频调整子菜单,“SOUND”为音频调整子菜单“,FAN”为风扇设置子菜单,“OTHER”为其他调整子菜单,“PARTIAL”为定制子菜单;荧幕下部的“DEFAULT SET”为默认设置。
调整完毕,按住遥控器上的“节目加/减”键,返回主菜单,然后按 2 次“RECALL”键,返回工厂模式,同时按遥控器上的“RECALL”键和电视机上的“音量减”键 5 s以上,即可退出维修调整模式;关闭电视机电源也可退出维修调整模式。
(2)项目选择与调整
在主菜单中,按遥控器上的“节目加/减”键选择子菜单,按“OK”键确认并进入子菜单。进入子菜单后,按“节目加/减”键选择调整项目,按“音量加/减”键可增加或减少被选项目的数据。
(3)故障自检显示
松下 TC—50LCl0D 宽屏幕液晶彩电,具有故障自检显示功能,当检测到被控电路发生故障时,投影管停止工作,以面板上的电源指示灯、温度指示灯、投影指示灯闪烁的方式显示故障信息,供维修时参考。
2. 调整项目与数据

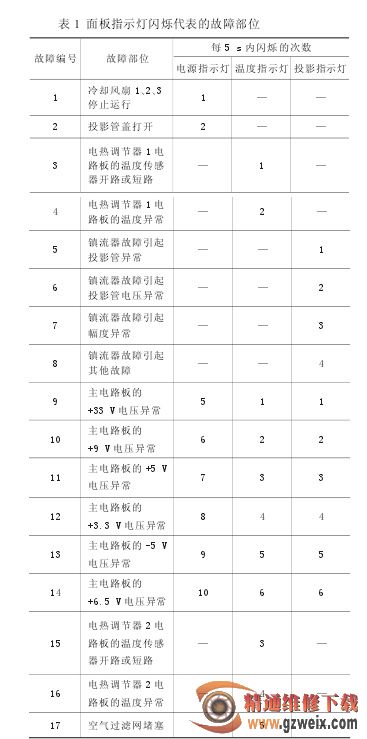

松下 TC-50LCl0D 宽屏幕液晶彩电故障自检显示内容见表 1 所示。
