松下L6SC机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-16 13:49:37

    松下LH60机芯液晶彩电的数模小信号处理电路采用C1AB00002535、C3EBD0000067、C5ZBZ0000037、C3EBJ0000061、C1ZBZ0003191、C1AB00002474等。
    适用机型:松下TC-26LE7D、TC-32LE7D等液晶彩电。
    1总线调整方法
    MPU通过IIC总线控制着机芯各个IC的功能切换。以下设定和调整可以用遥控器在维修模式中进行调整。
    【进入/退出工厂模式】
    设置关机定时器为15、30、45…。设置音量为最小,按电视机上的“功能”按键,切换到音量调整,同时按遥控器上的“呼叫”键和电视机上的“音量-”键,即可进入工厂模式1。
    在工厂模式1下,选择“Sub-Brightness”;按遥控器上的“静音”键和电视机上的“音量一”键,进入工厂模式2。
     调整完毕,按遥控器上的“待机”按键或“标准”按键,关机退出工厂模式。
    【项目选择与调整】
    进入工厂模式1,按“频道红/绿”键选择调整项目,按“黄/蓝(音量加/减)”键调整项目数据。每一项目调整完成后,按“STR”键存储调整数据。
    进入工厂模式2,按“红/绿”键选择调整项目,按数字“1”或“2”键选择数位,按“音量+/-”键调整数位,即0或1。每一项目调整完成后,按“STR”键存储调整数据。
    2总线调整内容
    松下LH60机芯液晶彩电总线系统调整内容如下:
    【工厂模式1】

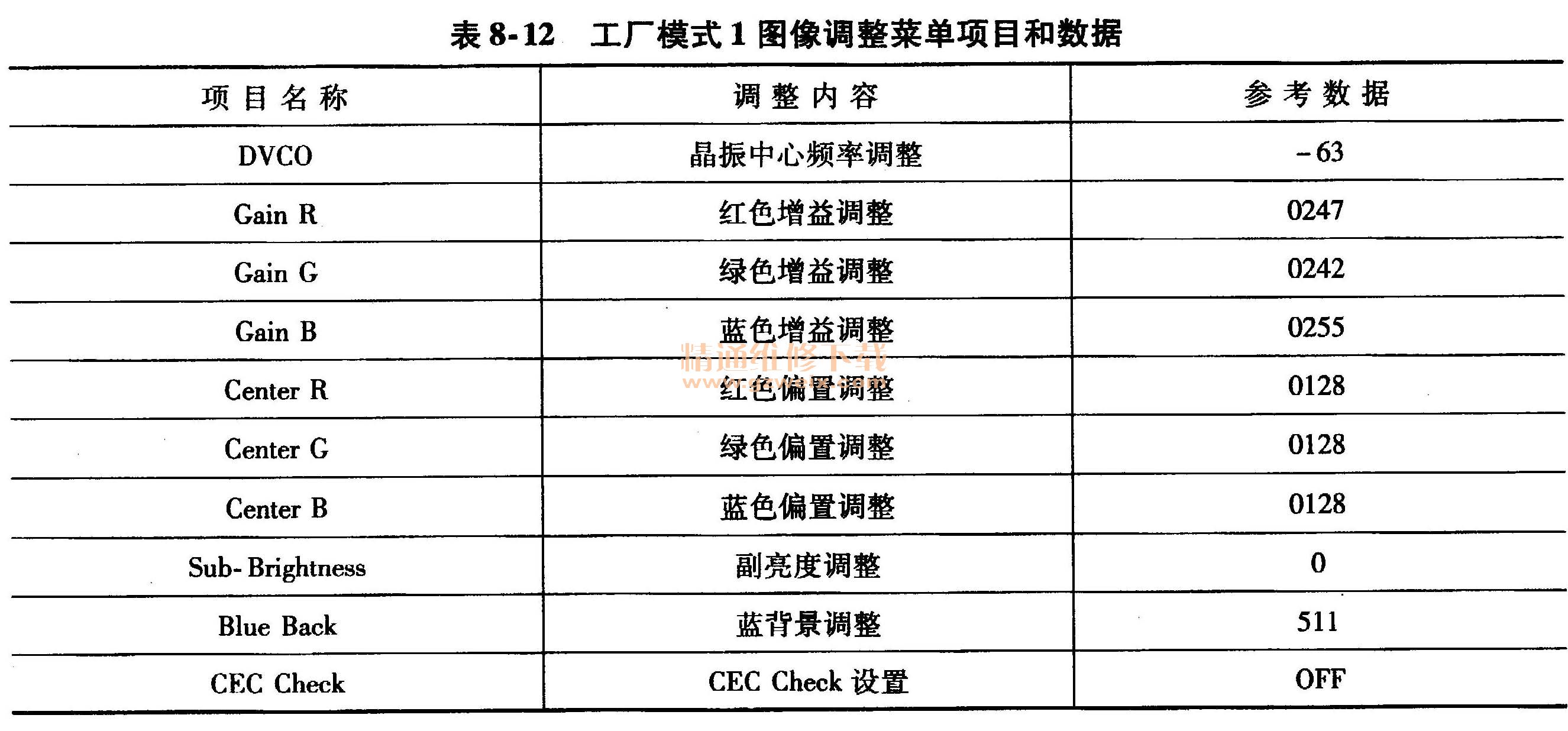

    工厂模式1图像调整菜单项目和数据见表8-12。

    【工厂模式2】

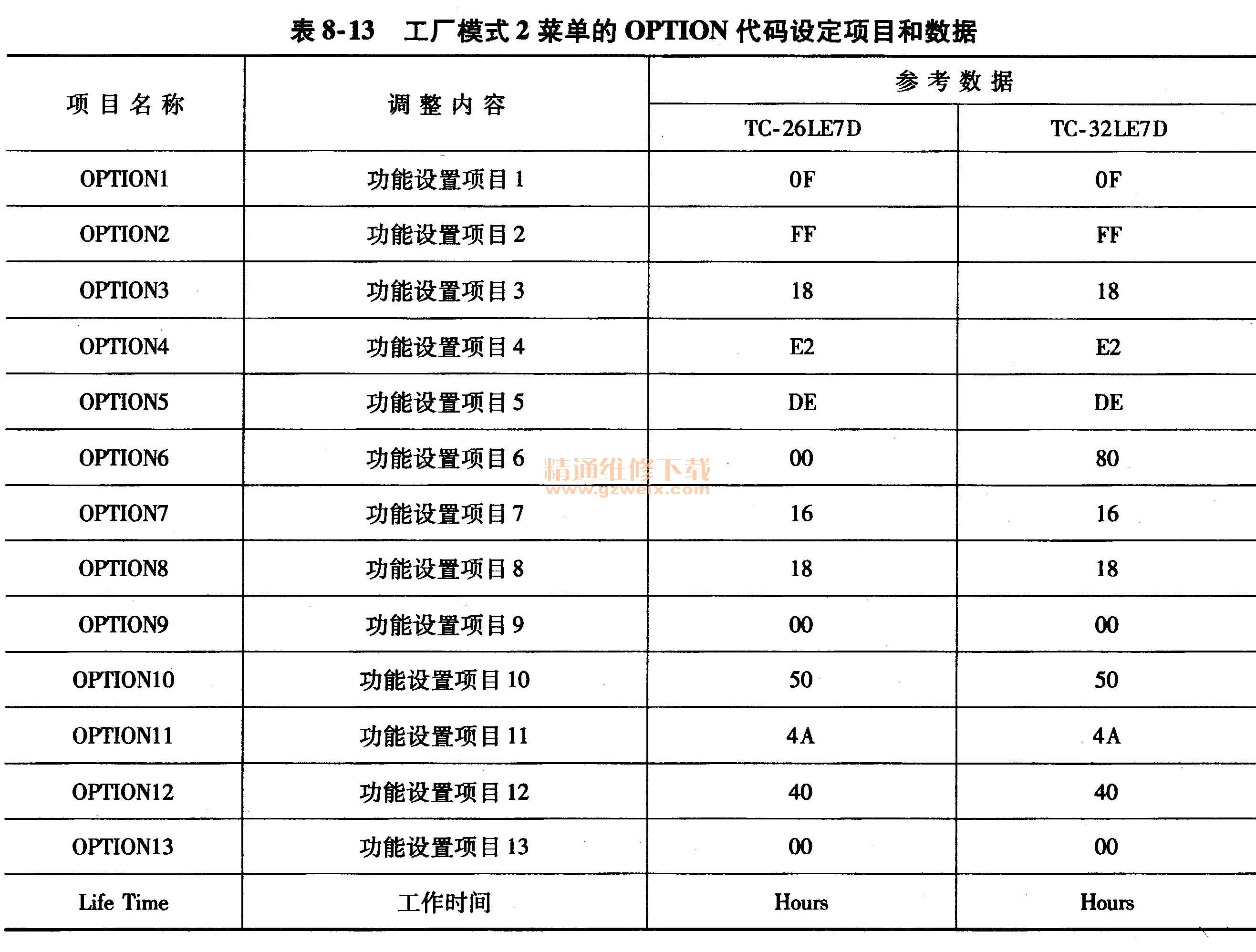

    工厂模式2菜单的OPTION代码设定项目和数据见表8-13。

    【DVCO调整】

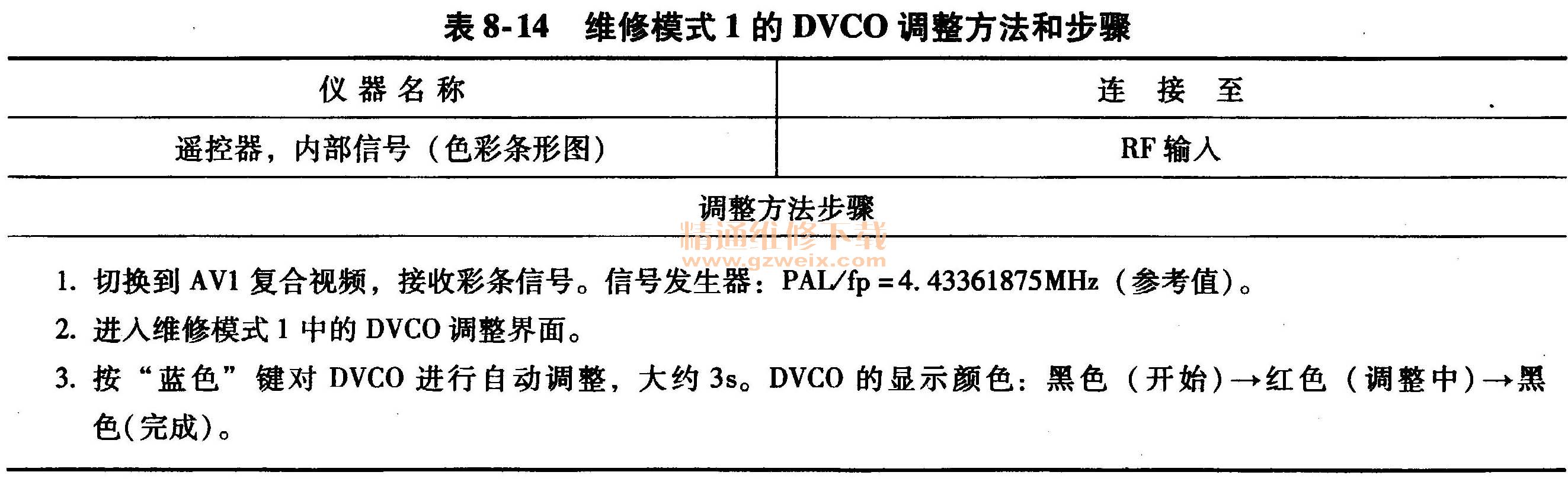

    工厂模式1的DVCO晶振中心频率调整方法和步骤见表8-14。

    3故障自检显示
    所有节目频道,频道描述数据以及其他用户自定义的设定,将被擦除,返回工厂设定。
    【进入/退出自检功能】
    进入:要进入自检模式,同时按下遥控器上的“定时关机”键和电视机上的“音量-”键,显示屏将会显示自检结果。
    退出:自检状态下,关机即可退出自检模式。
    【自检显示内容】

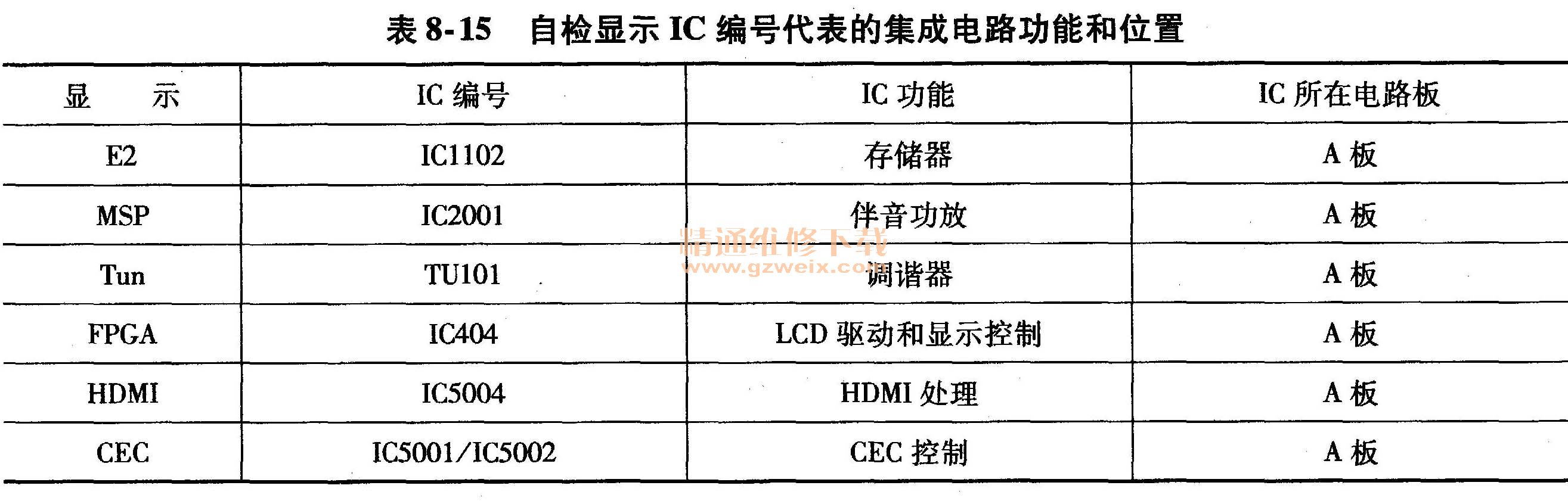

    进入自检模式后,屏幕上显示图8-3所示的自检内容,屏幕右侧显示该型号电视机的功能设置数据,屏幕的左侧以IC编号的形式显示自检信息,IC编号代表的集成电路功能和位置见表8-15。
