松下LH18机芯液晶彩电的主芯片数模小信号处理电路采用C1AB00001874、C1 AB00001875、MSP3410G-QA-B8-V3、C1BA00000278、C1AB00000454、C1AB00001843、C1AB00001869、C1AB00001868、C3 ABPJ000065等。
    适用机型：松下TC-261X1D、TC-32LX1D和TC-32LX1X、TC-321X1M、TC-32LX1A、TC-32LX1T、TC-32LX1H、TC-32LX1DJ、TC-26LX1X、TC-26LX1 M、TC-26LX1A、TC-26LX1T、TC-26LX1H等液晶彩电。本节以TC-26LX1 D、TC-32LX1D液晶彩电为例介绍其总线调整。
    1 总线调整方法
    【进入／退出工厂模式】
    在总菜单中，选择声音菜单，设置低音为最大、高音为最小；同时按住遥控器上的“CHSEARCH”键和电视机上的“音量-”键，即可进入工厂模式1。
进入工厂模式1后，选择TEXT Clamp Level；设置频道为CH99，按住遥控器上的“STIL”键，即可进入工厂模式2。
    调整完毕，按遥控器上的“待机”键遥控关机，退出工厂模式。
   【项目选择与调整】
   进入工厂模式1，按“频道红／绿”键选择调整项目，按“黄／蓝（音量＋／－）”键调整项目数据。每一项目调整完成后按“OK”键存储调整数据。
    进入工厂模式2，按“红／绿”键选择调整项目，按数字“1”或“2”键选择数位，按“音量＋／－” 键调整数位，即0或1。每一项OPTION调整完成后，按“OK"键存储调整数据。
   2总线调整内容
   松下LH18机芯液晶彩电总线系统调整内容如下：
   【工厂模式1】
    工厂模式1图像调整菜单项目和数据见表8-5。

    【工厂模式2】
    工厂模式2菜单的OPTION代码设定项目和数据见表8-6。


   【视频信号电平调整】

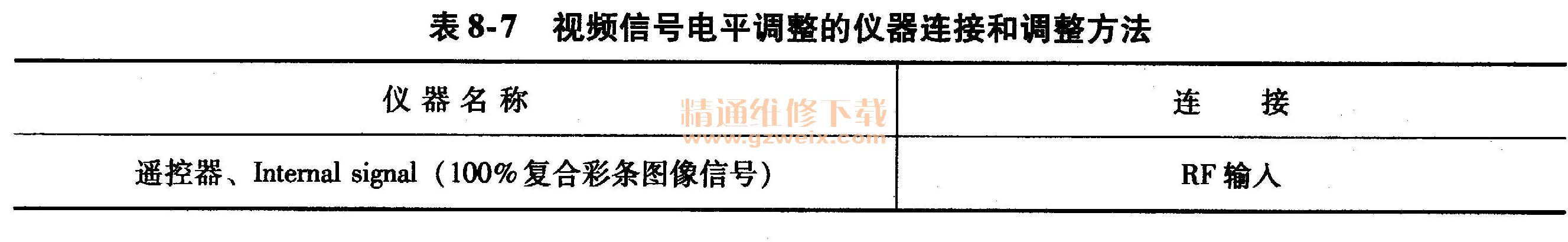

    视频信号电平调整的仪器连接和调整方法见表8-7，调整方法和步骤如下：

    1）由RF输入复合彩条图像信号（100% PAL，画面模式：大画面，图像模式：标准，A1：关）。
    2）进入工厂模式1中的“AUTO Y GAIN”，按“蓝色”按钮进行自动调整。当工厂模式1出现时，事先调整如下自动进行：清晰度：0 ；A1：关；梳状滤波器：开。
    3）按“STR”键将调整结果数值写入EEPROM。
    4）检查视频信号电平自动调整是否正常完成，当调整正常完成，“AUTO Y GAIN”颜色变为黑色。
   【RF AGC调整】
    RF AGC调整（自动增益调整）方法和步骤如下：
    1）接收RF信号，进入工厂模式1中的RF AGC调整模式。
    2）如果按遥控器上的“蓝色”键，调整将自动结束（如果结束字符颜色将变为黑色）。
    3）改变输入信号强度并检查如下RF AGC参考值。
    信号强度：33dB时为190-200；信号强度：63dB时为130-140；信号强度：93dB时为60-70。
   【白平衡调整】
    白平衡调整基本上由生产软件执行检查，使用外部电脑进行自动调整。面板要在20 -25℃下放置3h以上，基本上要在周围环境为室温20～30℃下进行组装至完成。白平衡调整仪器连接见表8-8。白平衡调整方法和步骤如下：

    1）进入工厂模式的WB调整，确认WHITE的亮度数据在400cd/cm2以上。（400cd/cm2以下的情况下，冷却30min后再测定）。
    2）Excel演算纸使用“LXl series，calculation software"。
    3）用工程调整工装测定最大亮度（使用基本数据），得到WHITE/RED/GREEN/BLUE单色的亮度、色度坐标，用Excel演算纸使用外部电脑在最大亮度条件下计算GAMMA值。
    4）将上述3）中计算后的值写入到 EEPROM的灰度数据部分。
    EEPROM地址：0C58h～0C5Bh、0C5Ch～C5F11 ...R（色温Normal区域）；
              0C08h～0COBh、0COCh～0COFh...（色温Normal区域）；
              0C30h～0C33h、0C34h～0C37h...B（色温Normal区域）。
    5）根据上述4）的数据，选择GRAY，测定此时的亮度、色度坐标，用外部电脑计算GAMMA数据（色温）和冷、暖色温补正中间色调。
    6）将上述5）中计算后的值写入到EEPROM的灰度数据部分。
    EEPROM Adr；0C58h～0C5Bh、0C5Ch～0C5Fh...R（色温Normal）；
           0 C08 h～0C0Bh，0C0Ch～0C0Fh...G（色温Normal）；
           0C30h～0C33h，0C34h～0C37h...B（色温Normal）；
           0C50h～0C53h、0C54h～0C57h...R（色温暖）；
           0C00h～0003h，0004h～0007h.-.G（色温暖）；
           0C28h～0C2Bh，0C2Ch～0C2Fh...B（色温暖）；
           0C60h～0C63h，0C64h～0C67h…R（色温冷）；
           0C10h～0C13h，0C14h～0C17h…G（色温冷）；
           0C38h～0C3Bh、0C3Ch～0C3Fh...B（色温冷）。
     7）根据上述6）的数据，确认CHECK时和GRAY时的色度坐标在表8-9的数值之内。

    将数据写入到EEPROM时，请将（亮度保护）的设定指令为70 88 FF。

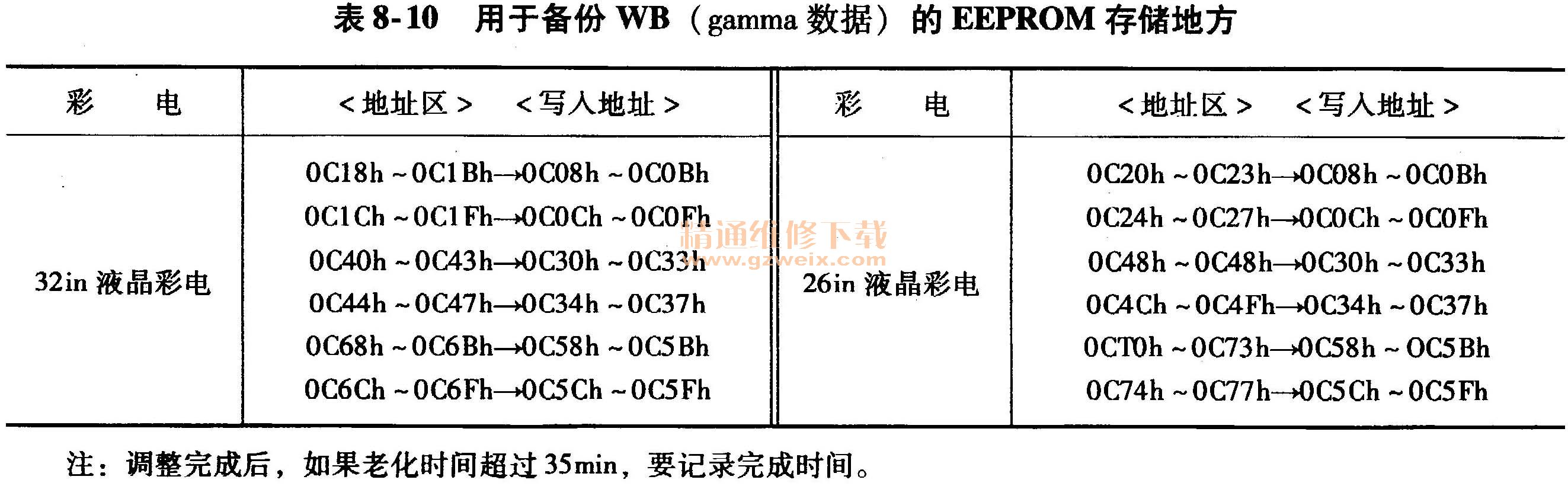

     8）用于备份WB （gamma数据）的EEPROM存储地方见表8-10。

    3 故障自检显示
    自检功能用于自动检查电视机总线控制的IC和十六进制数据。
    【进入／退出自检功能】
    进入：要进入自检模式，同时按下遥控器上的“定时关机”键和电视机上的“音量－”键，显示屏将会显示自检结果。
    退出：自检状态下，关机即可退出自检模式。
【自检显示内容】

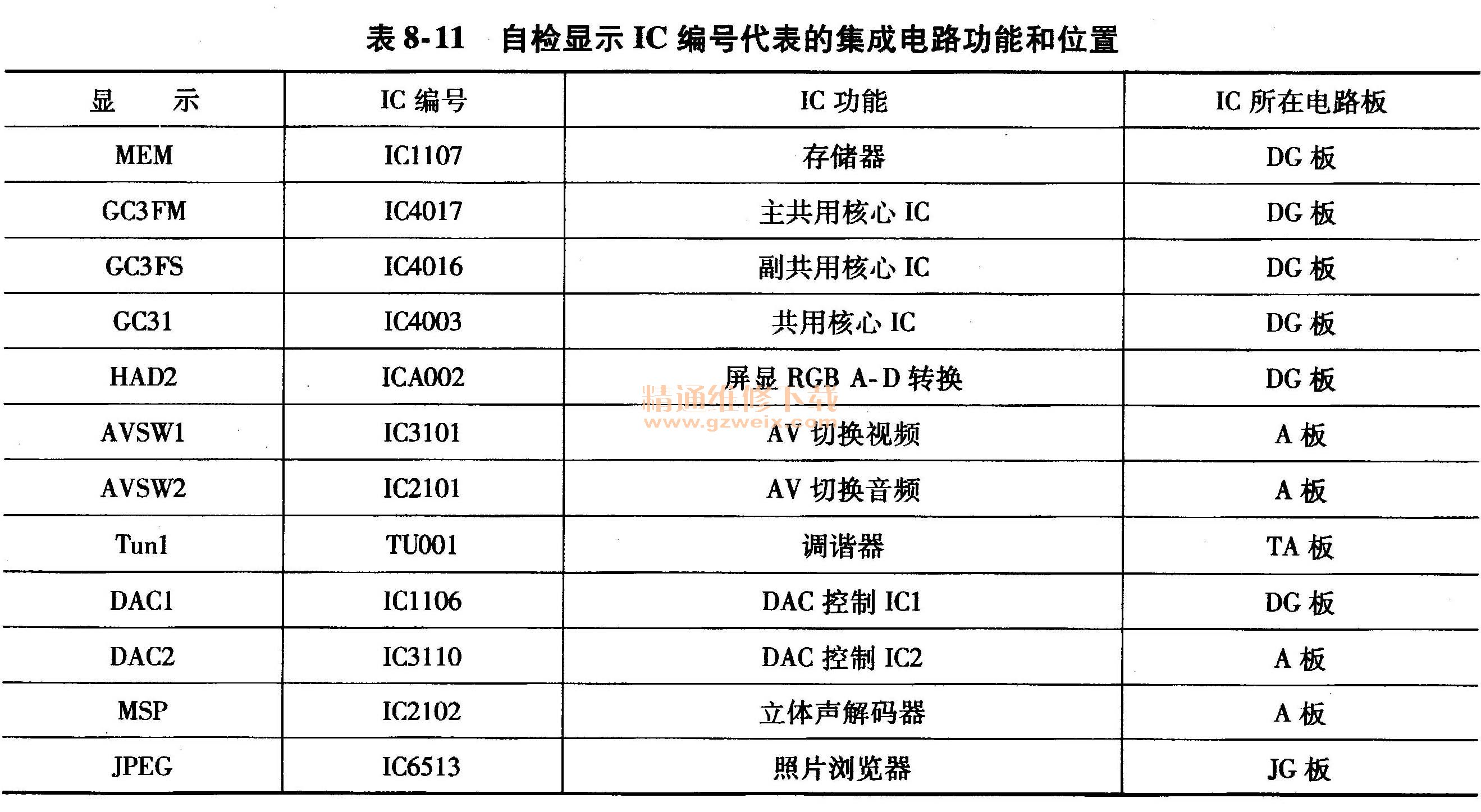

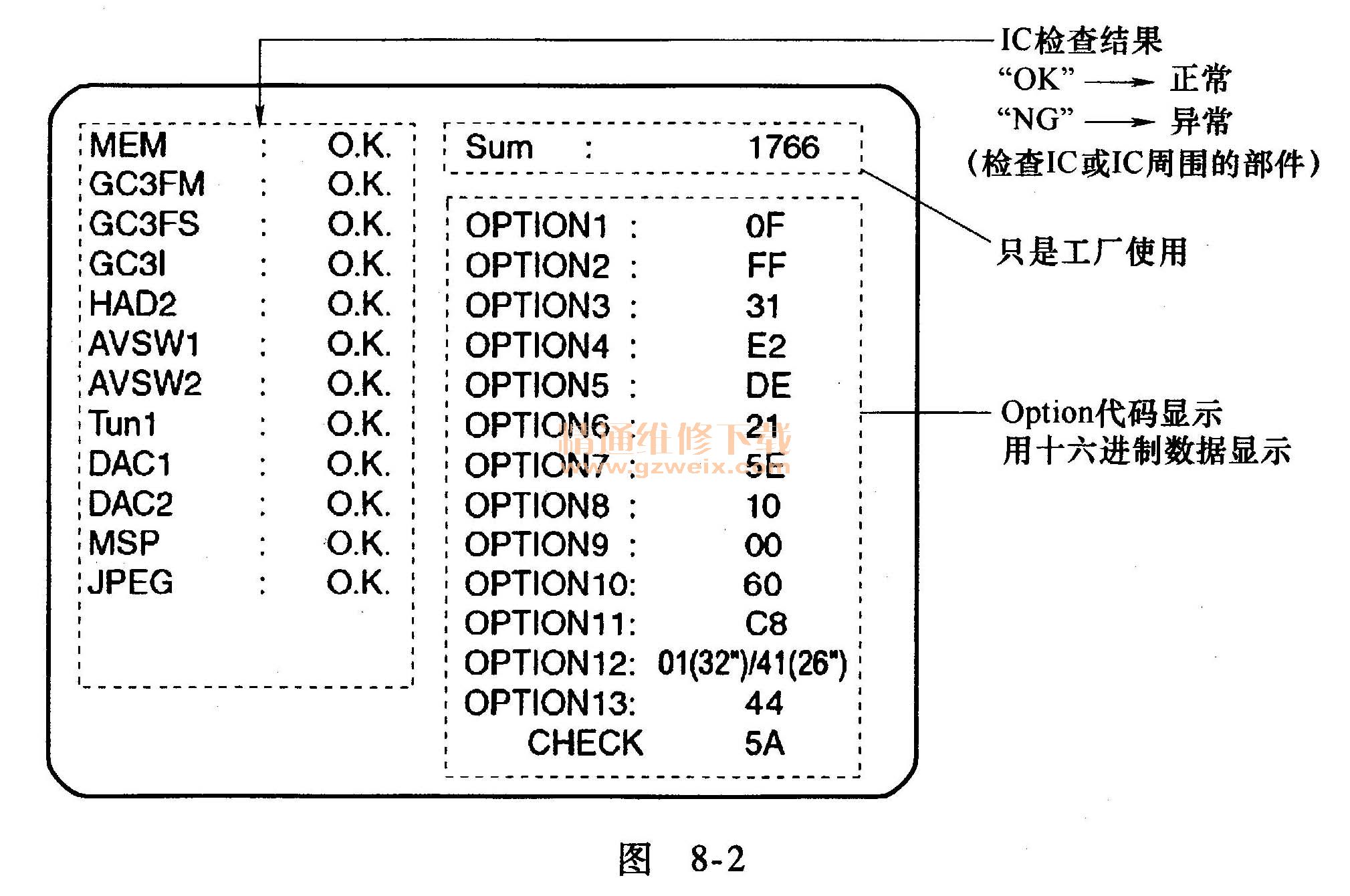

    进入自检模式后，屏幕上显示图8-2所示的自检内容，屏幕右侧显示该型号电视机的功能设置数据，屏幕的左侧以IC编号的形式显示自检信息，IC编号代表的集成电路功能和位置见表8-11。检查CCU端口时若发现其不正常或没有找到，则“－”将会显示在“OK”位置上。
